5 Aufgaben an der Maschine Betriebsanleitung E by SIPLACE 5.3 Maschine einschalten Ab Soft wareversion SC 712.1 Ausgabe 05/ 2019 210 5.3 Maschine einschalten 5.3.1 Zu beachten, bevor Sie die Station einschalten 5  Prüfe…

Betriebsanleitung E by SIPLACE 5 Aufgaben an der Maschine

Ab Softwareversion SC 712.1 Ausgabe 05/2019 5.2 Bedien- und Anzeigeelemente

209

Tastatur 5

Unterhalb des Bildschirms ist die Tastatur angebracht.

Optionale Meldeleuchte mit Hupe - drei Farben (rot/gelb/grün) 5

Die Farbenfolge der Meldeleuchten ist rot - gelb - grün. Sie signalisieren die Betriebszustände und

Fehlfunktionen des Automaten. Die Hupe wird bei einem Alarmzustand ausgelöst. Siehe dazu

Abschnitt 5.8 auf Seite 226.

Meldeleuchte mit Hupe - zwei Farben (weiß/grün) - optional 5

Die Farbenfolge der Meldeleuchten ist weiß - grün. Sie signalisieren die Betriebszustände und

Fehlfunktionen des Automaten. Die Hupe wird bei einem Alarmzustand ausgelöst. Siehe dazu

Abschnitt 5.8 auf Seite 226.

VORSICHT

Stoßgefahr am Monitor mit Tastatur!

Bei Arbeiten am Wechseltisch besteht die Gefahr, dass man sich am Monitor und der Ta-

statur stößt.

 Drehen Sie den Monitor mit Tastatur ganz zur Seite.

 Achten Sie darauf, dass Sie sich mit dem Kopf nicht unter dem Monitor und der Ta-

statur befinden.

5 Aufgaben an der Maschine Betriebsanleitung E by SIPLACE

5.3 Maschine einschalten Ab Softwareversion SC 712.1 Ausgabe 05/2019

210

5.3 Maschine einschalten

5.3.1 Zu beachten, bevor Sie die Station einschalten

 Prüfen Sie, ob die Station an die Stromversorgung und die Druckluftversorgung angeschlos-

sen ist.

 Führen Sie eine Sichtprüfung an der Station durch. Achten Sie insbesondere darauf, dass

sich keine Hindernisse im Verfahrbereich der Portale befinden.

 Stellen Sie sicher, dass sich die Z-Achsen aller Köpfe in ihrer oberen Endstellung befinden.

5.3.2 Benutzerklassifizierung

Bestimmte Funktionen oder Menüs dürfen nur von dafür ausgebildetem Personal ausgeführt bzw.

aufgerufen werden. Dazu sind folgende Bedienebenen zu unterscheiden:

– Basisproduktion

– Erweiterte Produktion

– Maschinenservice

Die Bedienebenen Erweiterte Produktion und Maschinenservice können durch ein Kennwort ge-

schützt

sein. Detaillierte Informationen zur Benutzerklassifizierung finden Sie in Abschnitt 5.1

, Seite 203.

5.3.3 Station einschalten und Bedienoberfläche der Stationssoftware starten

 Schalten Sie die Station am Hauptschalter ein.

 Überprüfen Sie nach dem Einschalten, ob die Manometer den erforderlichen Betriebsdruck

anzeigen.

– Die Stationsrechner-Software wird geladen und die Ansicht "Produktion" der Stations-

software wird angezeigt (siehe folgende Abbildung).

VORSICHT

Führen Sie die folgenden Schritte durch, bevor Sie die Station einschalten.

Betriebsanleitung E by SIPLACE 5 Aufgaben an der Maschine

Ab Softwareversion SC 712.1 Ausgabe 05/2019 5.3 Maschine einschalten

211

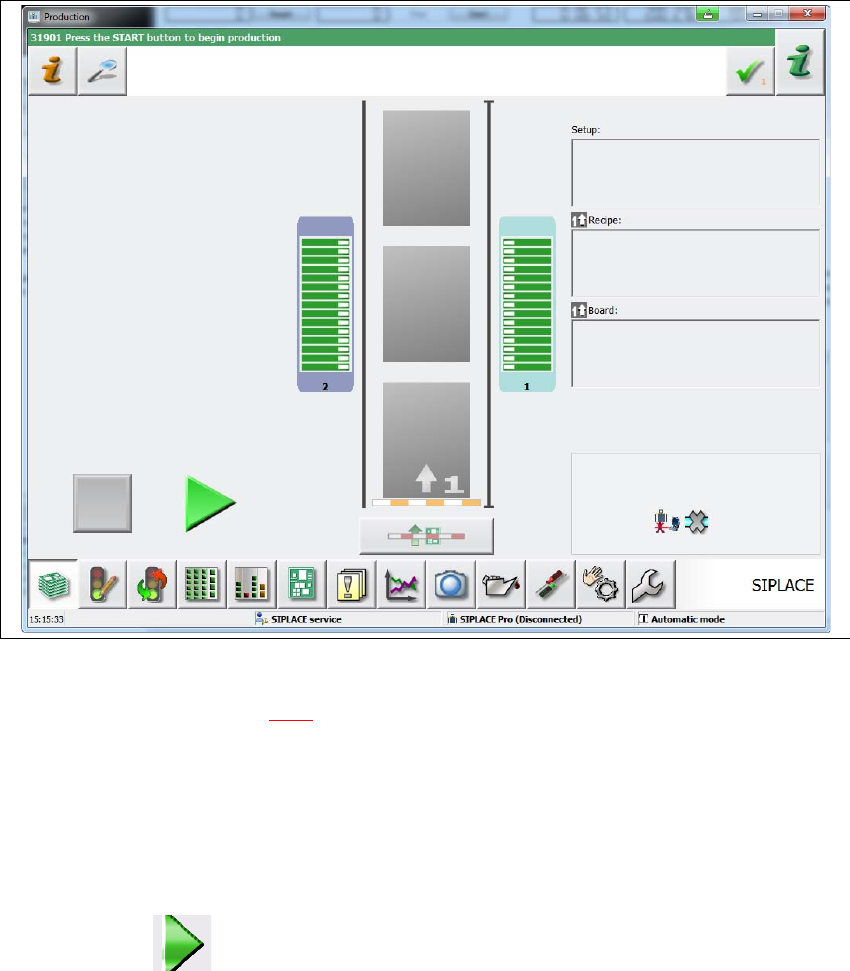

Abb. 5.3 - 1 Ansicht "Produktion" nach Laden der Stationssoftware (Beispiel für SIPLACE E1)

Im Statusfeld (siehe Abschnitt 5.6.1, Seite 215) wird der aktuelle Zustand der Station und die Ak-

tion angezeigt, die Sie ausführen sollen.

 Drücken Sie den Starttaster an der Bedienstation (HMI), wenn die Aufforderung "Starttaster

drücken, um mit der Produktion zu beginnen" angezeigt wird.

Der Referenzlauf wird durchgeführt. Nach Abschluss des Referenzlaufes ist die Station be-

triebsbereit.

Das Symbol wird im Arbeitsbereich der Bedienoberfläche angezeigt (aktiviert).
