5 Aufgaben an der Maschine Betriebsanleitung E by SIPLACE 5.6 Die Bedienoberfläche Ab Softwareversion SC 712.1 Au sgabe 05/ 2019 218 Service Service-Tools. Steht nu r in der Bedienebe ne Maschinenservice zur Verfügun g. …
Betriebsanleitung E by SIPLACE 5 Aufgaben an der Maschine
Ab Softwareversion SC 712.1 Ausgabe 05/2019 5.6 Die Bedienoberfläche
217
Stellplätze Die Rüstung kann individuell für jeden der 2 Stellplätze geöffnet
werden.
Ermöglicht, Zuführmodule, Bauelemente und Pipetten zu prüfen
und zu konfigurieren.
Ermöglicht, Gehäuseformen und BE-Taschenformen zu teachen.
Zeigt die Füllstandskontrolle an.
Füllstand Prüfen des Füllstands der Förderer.
Leiterplatte Anzeige der Leiterplatten und Bestückpositionen-Liste.
Prüfen und Einrichten der Leiterplatten und Bauelemente.
Marken teachen.
Nachrichten Zeigt Nachrichten zu aktuellen und früheren Ereignissen an. Die
Nachrichten werden nach ihrer Art unterschieden. Es ist eine
Tabelle für Spurfehler, Transportfehler, Maschinenfehler, allgemei-
ne Fehler und verkettete Fehlermeldungen aufrufbar (siehe Ab-
schnitt 5.7
, Seite 222).
Statistik Anzeige der Statistik zu Leistung, Qualität und abgeworfenem
Material. Anzeige der Leistung der Maschinen und Leiterplatten.
Starten von OIS (Operator Information System), nähere Informa-
tionen siehe Dokumentation zu OIS.
Live-Bilder mit SI-
PLACE Vision
Anzeige der einzelnen Kamera-Live-Bilder.
Anzeige und Speichern der Vision-Dumps.
Instandhaltung Informationen zum Wartungsstatus der Maschine.
Weitere Informationen finden Sie in der Instandhaltungsanleitung.
Einstellungen Enthält alle Einstellungen und Optionen.
Einstellen der Bedienebene, Sprache der Bedienoberfläche.
Anzeige und Ändern von Maschineneinstellungen, Benutzerein-
stellungen, Maschinenoptionen und Software-Optionen, siehe Ab-
schnitt 5.6.5
, Seite 220.
Manuelle Bedien-
vorgänge
Enthält Informationen und Funktionen für Test und Diagnose.
Ermöglicht, die beim Drücken des Starttasters durchgeführte Akti-
on festzulegen.
Ermöglicht, den kompletten Referenzlauf und die Kopffunktionen
zu testen.
Einzelfunktionen und Dauerläufe. Jedes Portal wird einzeln ange-
steuert.
Symbol Ansicht Beschreibung
5 Aufgaben an der Maschine Betriebsanleitung E by SIPLACE
5.6 Die Bedienoberfläche Ab Softwareversion SC 712.1 Ausgabe 05/2019
218
Service Service-Tools.
Steht nur in der Bedienebene Maschinenservice zur Verfügung.
Einrichten und Kalibrieren des SIPLACE Bestückautomaten,
Download von embedded Softwareversionen, Kalibrierung und
Konfiguration der Gesamtmaschine.
Testbank-Inspek-
tion
Steht nur in der Bedienebene Maschinenservice zur Verfügung.
Eine detaillierte Beschreibung der Funktionen zur Testbank-In-
spektion finden Sie in der Online-Hilfe.
Symbol Ansicht Beschreibung
Betriebsanleitung E by SIPLACE 5 Aufgaben an der Maschine
Ab Softwareversion SC 712.1 Ausgabe 05/2019 5.6 Die Bedienoberfläche
219
5.6.4 Bedienung der Stationssoftware innerhalb der Ansichten
Die meisten Ansichten, die mit Hilfe der Symbolleiste (siehe Abschnitt 5.6.3, Seite 216) aufgeru-
fen werden, haben auf der rechten Seite der Bedienoberfläche eine zusätzliche vertikale Symbol-
leiste für Unteransichten und Funktionen.
5
Beispiel: Ansicht: "Jobeditor
Klicken Sie in der Symbolleiste auf "Jobeditor" .
Es wird die folgende Ansicht geöffnet:
5

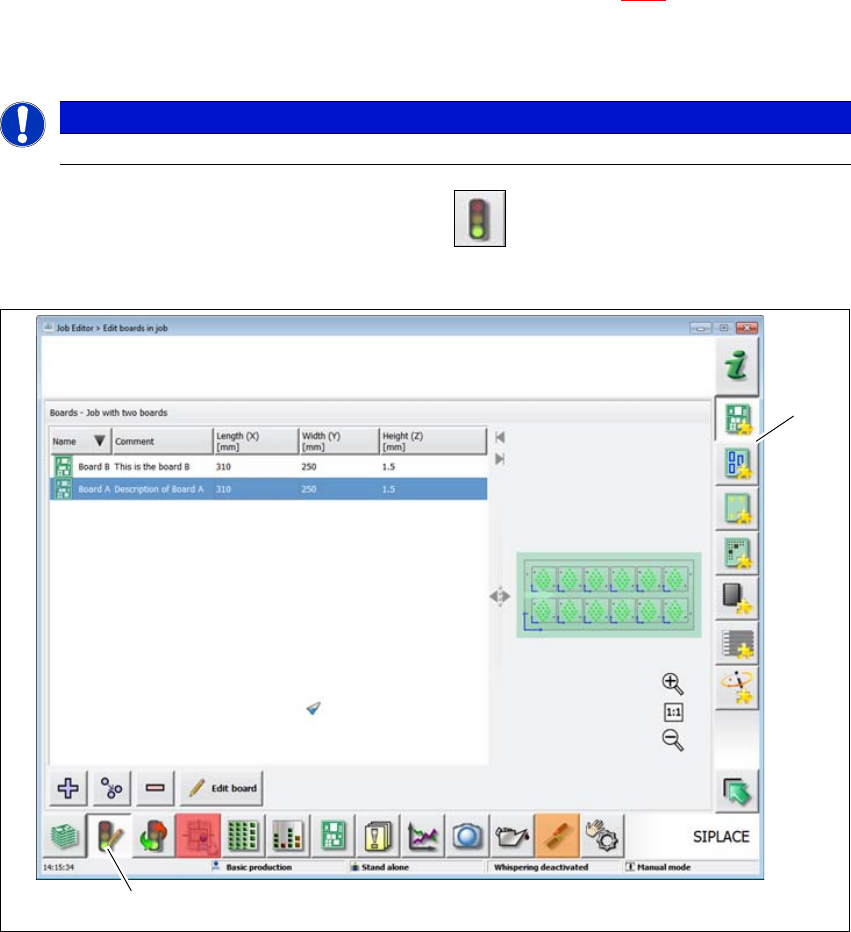

Abb. 5.6 - 3 Bedienoberfläche in der Ansicht "Jobeditor" (Beispiel)
Legende
(1) Symbolleiste (Schaltfläche "Jobeditor")
(2) Vertikale Symbolleiste in der Ansicht "Jobeditor"
HINWEIS
Eine detaillierte Beschreibung der einzelnen Funktionen finden Sie in der Online-Hilfe.
(1)
(2)
