Betriebsanleitung E by SIPLACE 5 Aufgaben an der Maschine Ab Softwareversion SC 712.1 Ausgabe 05/2019 5.7 Nachrichten und Online-Hilfe 225 5.7.4 Kontextsensitive Online-Hilfe Um Information en zu r akt uellen Ansicht anz…
5 Aufgaben an der Maschine Betriebsanleitung E by SIPLACE
5.7 Nachrichten und Online-Hilfe Ab Softwareversion SC 712.1 Ausgabe 05/2019
224
5.7.2 Informationen zu aktuellen und früheren Nachrichten anzeigen
Klicken Sie in der Symbolleiste auf die Schaltfläche (1).
Klicken Sie auf die Schaltfläche "Aktuelle Nachrichten anzeigen" (2). Alle Nachrichten, die
aufgetreten sind, werden aufgelistet.
. 5

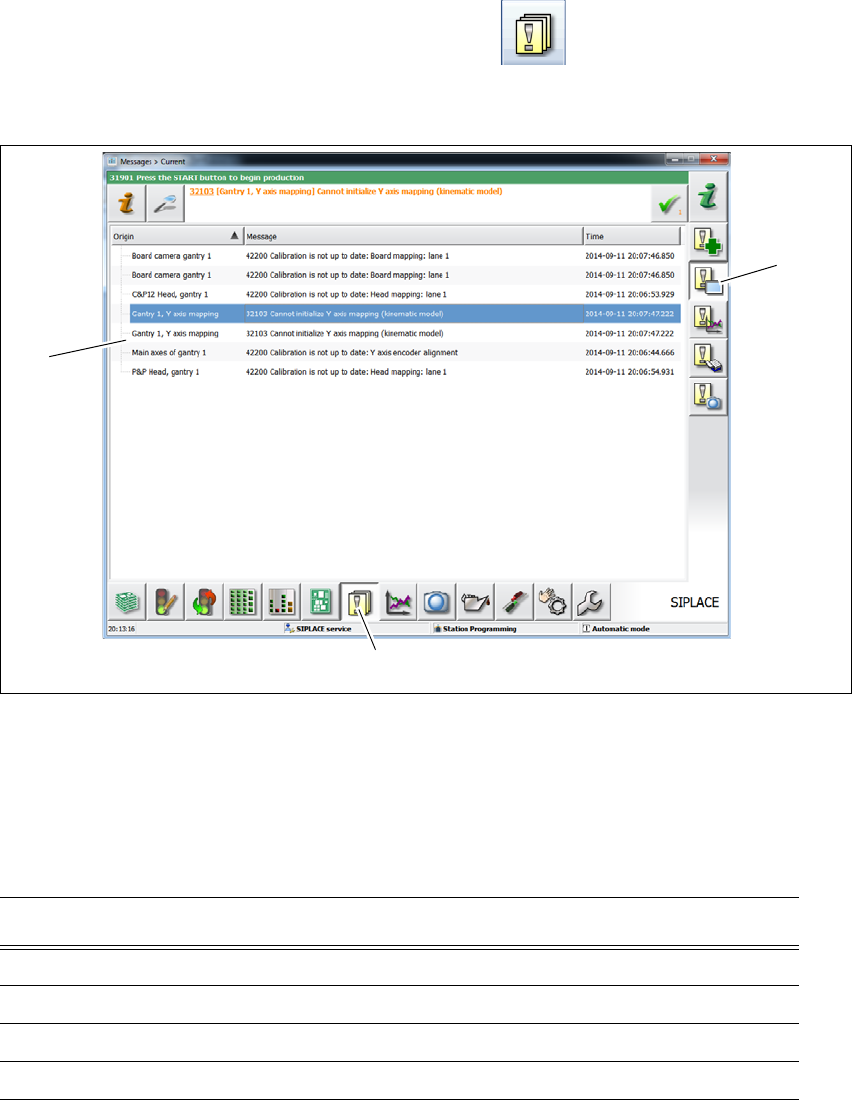

Abb. 5.7 - 2 Beispiel:Liste der Alarme (Beispiel)
Weitere Informationen erhalten Sie in der Online-Hilfe zu der Stationssoftware.
5.7.3 Bedeutung der Farben in den Alarminformationen in der Online-Hilfe
5
(1)
(2)
(3)
Text-Markierung Bedeutung
roter Text Alarmnummer und Alarmmeldung
schwarzer Text mögliche Ursache(n) des Alarms
grüner Text Anweisungen zur Behebung des Alarms
blauer unterstrichener Text Aufruf von zusätzlichen Informationen
Betriebsanleitung E by SIPLACE 5 Aufgaben an der Maschine
Ab Softwareversion SC 712.1 Ausgabe 05/2019 5.7 Nachrichten und Online-Hilfe
225
5.7.4 Kontextsensitive Online-Hilfe
Um Informationen zur aktuellen Ansicht anzuzeigen, wird durch Anklicken des Symbols das
Hilfesystem für den Stationsrechner gestartet. Das Hauptfenster des Hilfesystems mit den
‐Alarminformationen wird geöffnet. Die Informationen beziehen sich dabei auf die aktuell ange-
zeigte Ansicht, von der aus die Hilfe gestartet wurde. Über das Inhaltsverzeichnis, den Index und
die Suchfunktionen können Sie alle Inhalte der Online-Hilfe anzeigen.
5 Aufgaben an der Maschine Betriebsanleitung E by SIPLACE
5.8 Meldeleuchten mit Hupe Ab Softwareversion SC 712.1 Ausgabe 05/2019
226
5.8 Meldeleuchten mit Hupe
5.8.1 Übersicht
Die Meldeleuchten signalisieren Betriebszustände und Fehlfunktionen des Automaten. Die Hupe
wird bei einem Alarmzustand ausgelöst. Bei den SIPLACE Automaten kann eine zweifarbige oder
dreifarbige Meldeleuchte verbaut werden. Das jeweilige Meldeleuchten-System (zweifarbig oder
dreifarbig) wird in der Autokonfiguration eingestellt; siehe Installationsanleitung zur Stationssoft-
ware, Artikel-Nr. 00196771-xx.
5.8.1.1 Dreifarbige Meldeleuchte (Standard)

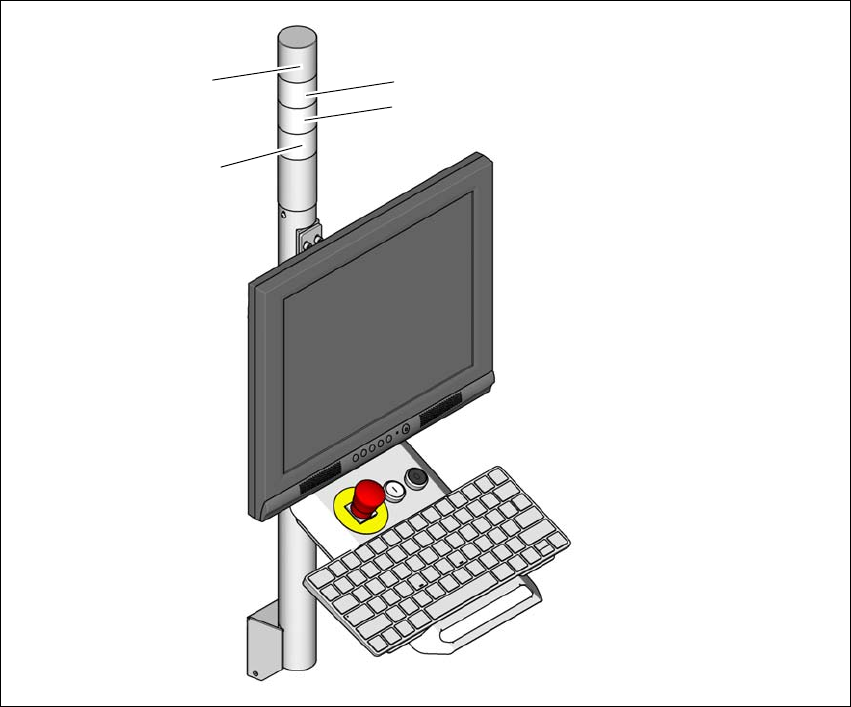

Abb. 5.8 - 1 Meldeleuchten für Betriebszustände
(1) Hupe
(2) L1 - Rote Meldeleuchte
(3) L2 - Gelbe Meldeleuchte
(4) L3 - Grüne Meldeleuchte
(2)
(1)
(3)
(4)
