Betriebsanleitung E by SIPLACE 1 Einleitung Ab Softwareversion SC 712.1 Ausgabe 05/2019 1.3 Maschinenbeschre ibu ng 23 1.3.2 Seriennummer des Automaten Die Seriennummer des Au tomaten befin det sich unter dem Hauptsch al…
1 Einleitung Betriebsanleitung E by SIPLACE
1.3 Maschinenbeschreibung Ab Softwareversion SC 712.1 Ausgabe 05/2019
22
1.3 Maschinenbeschreibung
1.3.1 SIPLACE-Prinzip
Die Bestückköpfe holen die Bauelemente von den fix positionierten Zuführmodulen auf den
Wechseltischen oder von den Trays der manuellen Tray-Träger oder des automatischen Tray-
Wechslers (JTF-MW) ab und bestücken dann die ruhenden Leiterplatten.
Die E by SIPLACE-Bestückautomaten verfügen über einen Bestückbereich und einen Ein-
fachtransport.
Das Prinzip "ruhende BE-Bereitstellung" und "ruhende LP", das sich bei allen SIPLACE-Automa-
ten bestens bewährt hat, hat eine Reihe entscheidender Vorteile:
– Das Nachfüllen von Bau‐elementen oder das Anspleißen von Gurten verursacht keine Still-
standszeiten.
– Mit der erschütterungsfreien Bauelemente-Zuführung können selbst kleinste Bauelemente
(z.B. 03015) zuverlässig bestückt werden.
– Die beim Bestückprozess unbewegte Leiterplatte verhindert ein Verrutschen von Bauele-
menten.
– Die Kombination aus Bestückköpfen mit Pipettenwechslern sorgt bei jedem Bestückprozess
immer für eine optimale Pipettenkonfiguration, wodurch sich Verfahrwege minimieren und die
Bestückreihenfolge optimieren lassen.
Hohe Flexibilität, Wirtschaftlichkeit und Rüstsicherheit sind die Garanten für die hohe Produktivität
der SIPLACE Automaten.
Minimale Stillstandszeiten steigern den Nutzungsgrad und tragen so zum Produktivitätsgewinn
bei.
Betriebsanleitung E by SIPLACE 1 Einleitung
Ab Softwareversion SC 712.1 Ausgabe 05/2019 1.3 Maschinenbeschreibung
23
1.3.2 Seriennummer des Automaten
Die Seriennummer des Automaten befindet sich unter dem Hauptschalter an Stellplatz 1.
1

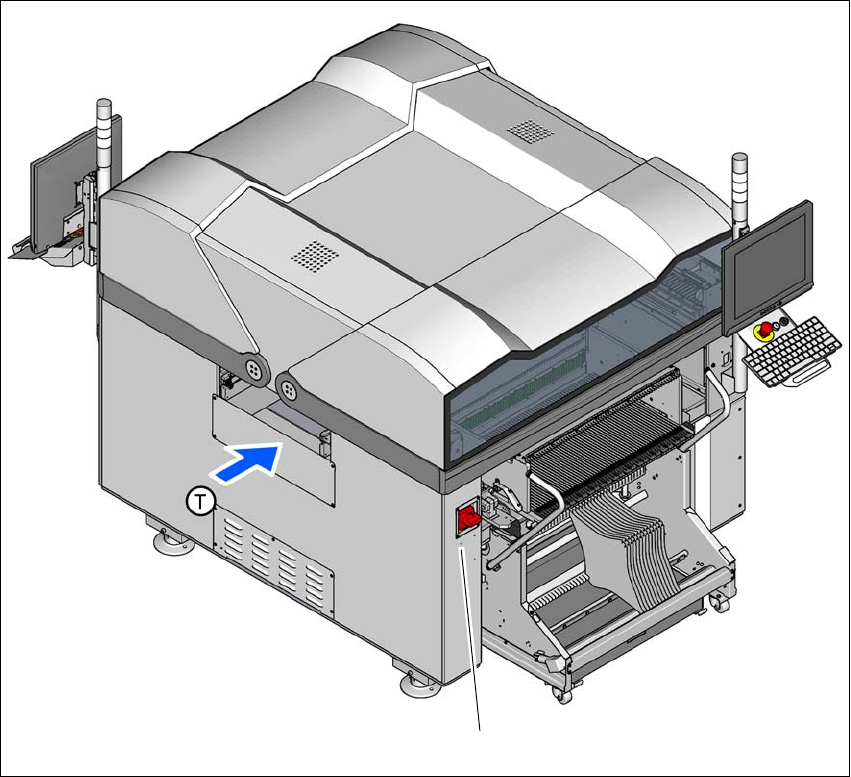

Abb. 1.3 - 1 Position des Typenschilds mit Seriennummer
(T) Transportrichtung
(1) Typenschild
(1)
1 Einleitung Betriebsanleitung E by SIPLACE
1.3 Maschinenbeschreibung Ab Softwareversion SC 712.1 Ausgabe 05/2019
24
1.3.3 EG-Konformitätserklärung
Das nachfolgend beschriebene Produkt/Gerät
des Herstellers
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München
Germany 1
1
stimmt überein mit den Vorschriften und Normen der mitgelieferten EU-Konformitätserklärung.
1.3.4 Bestimmungsgemäße Verwendung
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehe-
nen Einsatzfälle, d. h. zum Bestücken von SMD-Bauelementen, und nur in Verbindung mit von
ASM Assembly Systems GmbH&Co.KG empfohlenen bzw. zugelassenen Fremdgeräten und -
komponenten verwendet werden. Eine andere oder darüber hinausgehende Verwendung gilt als
nicht bestimmungsgemäß.
Bei nicht bestimmungsgemäßer Verwendung übernimmt die ASM Assembly Systems
GmbH&Co.KG keine Haftung für eventuell auftretende Schäden und keine Garantie für einwand-
freies und funktionsgemäßes Arbeiten der Komponenten.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in der Be-
triebsanleitung.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße
Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
Fabrikat Typ Artikel-Nr.
E by SIPLACE
Bestückautomat
Grundgerät 03105433-xx
