6 Stationserweiterungen
Informationen zu den Konfigurationsmöglichkeiten und Optionen finden Sie in den jeweiligen Spe-
zifikationen für die E by SIPLACE-Automaten.
6.1 Pipettenwechsler
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unter-
schiedlicher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms
ein Pipettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettenga-
rage zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pi-
petten rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
Der Grundaufbau des Pipttenwechslers ist für die Collect&Place-Köpfe identisch
(SIPLACE CP14/12/6). Es dürfen jedoch nur die Pipettenmagazine, die für den jeweiligen Bestüc-
kkopf bestimmt sind, verwendet werden.
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
260
6.1.1 Pipettenwechsler für den SIPLACE CP14
Artikel-Nr. 03113147-xx Pipettenwechsler E by SIPLACE, CP14 für Stellplatz 1
Artikel-Nr. 03113193-xx Pipettenwechsler E by SIPLACE, CP14 für Stellplatz 2
Artikel-Nr. 03101503-xx Magazin für 1 x 20 Pipetten für Pipettentyp 4xxx
6

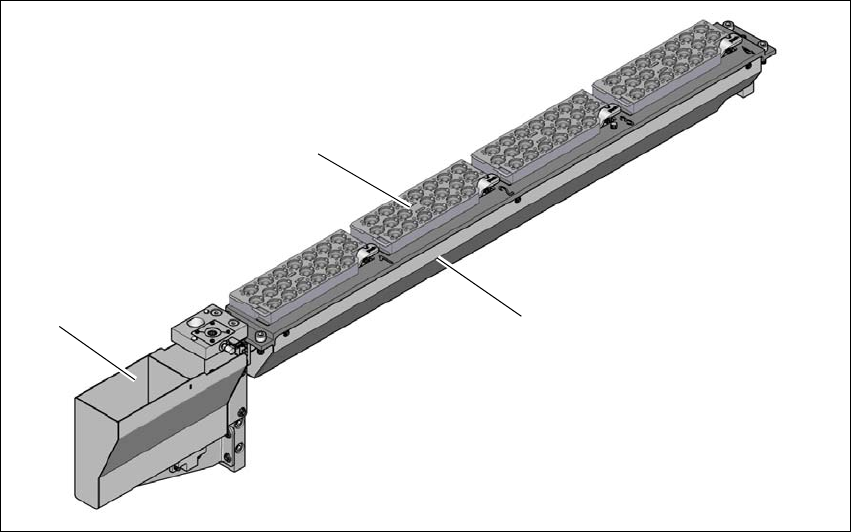

Abb. 6.1 - 1 Pipettenwechsler für den SIPLACE CP14 (Beispiel)
(1) Pipettenwechsler-Magazin 4xxx
(2) Pipettenwechsler
(3) BE-Abwurfbehälter
(2)
(3)
(1)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler
261
6.1.1.1 Beschreibung
Dieser Pipettenwechsler nimmt 4 Magazine mit jeweils 20 Pipettengaragen auf.
Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf dem Grundkörper des Pipettenwechslers wird mit Mi-
kroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Automaten anhält.
An der installierten Pipettenstation können Bauelemente von den Pipetten des SIPLACE CP14
abgeblasen und die Pipetten abgezogen und abgeworfen werden.
6
6
Abb. 6.1 - 2 Pipettenwechsler-Magazin für den SIPLACE CP14
(1) 20 Garagen für 4xxx Pipetten
(2) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
VORSICHT
Verwenden Sie das Magazin für den SIPLACE CP14 nur zusammen mit dem SI-
PLACE CP14.
(1)
(2)
(2)
