Betriebsanleitung E by SIPLACE 6 Stationserweiterungen Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler 267 6 Drücken Sie das Magazin gleichmäßig nach u nten, so dass die Druc kknopfkugeln gleichzeitig …
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
266
6
Abb. 6.1 - 5 Pipettenwechsler für den SIPLACE CP14 - Wechsel des Magazins
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift (3 Stück) zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Magazin
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 5, Seite 266).
(1)
(3)
(4)
(5)
(7)
(6)
(2)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler
267
6
Drücken Sie das Magazin gleichmäßig nach unten, sodass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
HINWEIS
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2
und 6 in Abb. 6.1 - 5, Seite 266) in die Zentrierbohrung und in das Langloch gleiten
können.
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
268
6.1.2 Pipettenwechsler für den SIPLACE TH/SIPLACE PP
Artikel-Nr. 03108343-xx Pipettenwechsler SIPLACE TH, E by SIPLACE, Stellplatz 1
Artikel-Nr. 03113120-xx Pipettenwechsler SIPLACE TH, E by SIPLACE, Stellplatz 2
Artikel-Nr. 03103613-xx Magazin für 2 P&P-Pipetten
Artikel-Nr. 03109863-xx Magazin für 1 P&P-Pipette
6

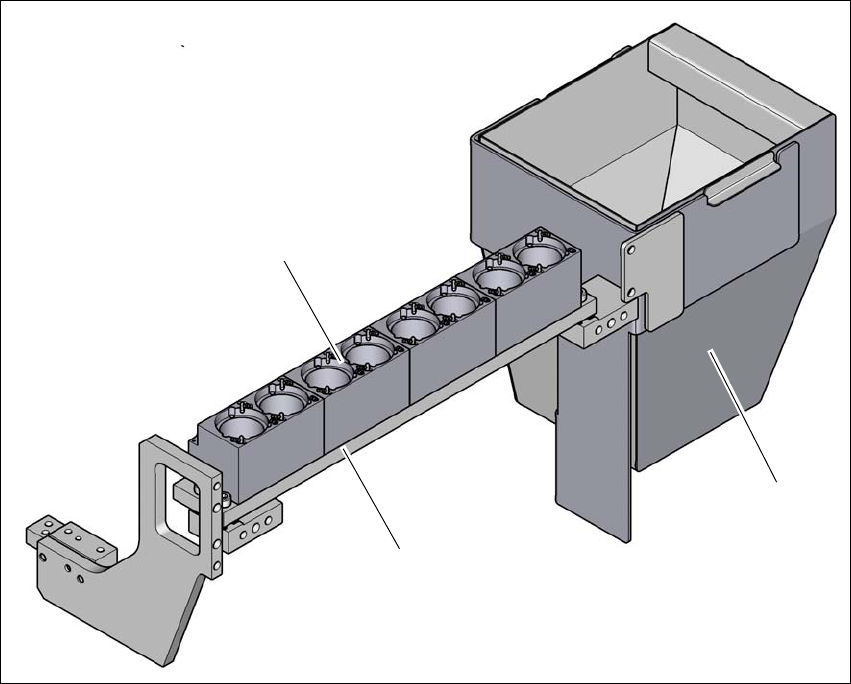

Abb. 6.1 - 6 Pipettenwechsler für den SIPLACE TH/SIPLACE PP (Beispiel)
(1) Pipettenwechsler-Magazin (2 P&P-Pipetten)
(2) BE-Abwurfbehälter
(3) Pipettenwechsler
(3)
(2)
(1)
