6.1.2.1 Beschreibung
Es gibt zwei verschiedene Pipettenwechsler. Der eine kann 4 Magazine mit jeweils zwei Pipetten-
garagen, der andere 8 Magazine mit jeweils 2 Pipettengaragen aufnehmen.
Zwei Magazintypen stehen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten
oder Greifer. Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zy-
linderstiften zentriert und mit zwei Senkkopfschrauben fixiert.
6

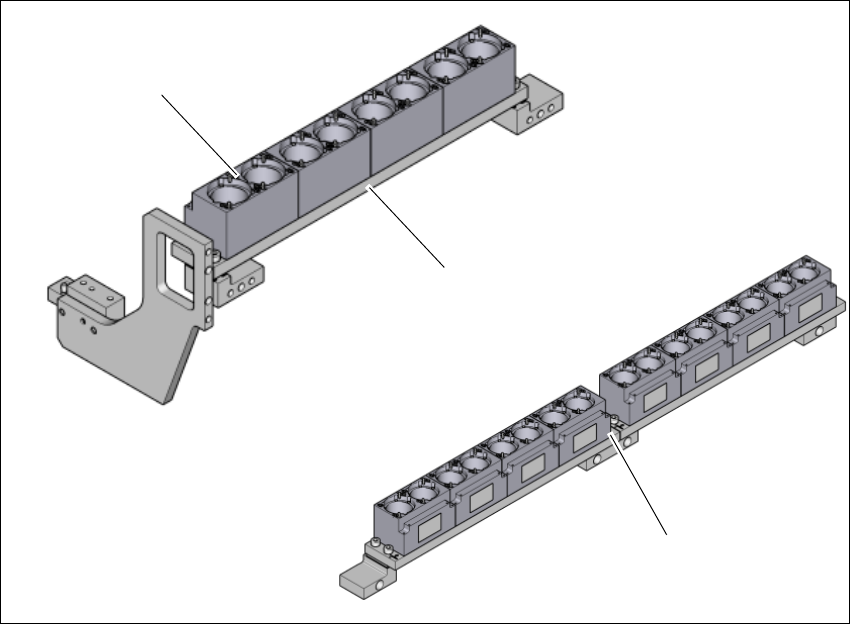

Abb. 6.1 - 7 Pipettenwechsler-Magazine für den SIPLACE TH/SIPLACE PP
(1) Magazin für 2 Pipetten
(2) Pipettenwechsler mit 4 x 2 Magazinen für Pipetten
(3) Pipettenwechsler mit 8 x 2 Magazinen für Pipetten
(1)
(2)
(3)
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
270
6.1.2.2 Technische Daten
6
6
Pipettenwechsler für den SIPLACE TH
Anzahl der Pipettengaragen max. 16 für Standardpipetten
4 für Sonderpipetten oder Greifer
Pipettentypen 5xx, Standard
4xx mit Adapter
8xx mit Adapter
9xx mit Adapter
Pipettenwechselzeit ca. 2 s pro Pipette
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler
271
6.1.2.3 Position des Pipettenwechslers für den SIPLACE TH
6

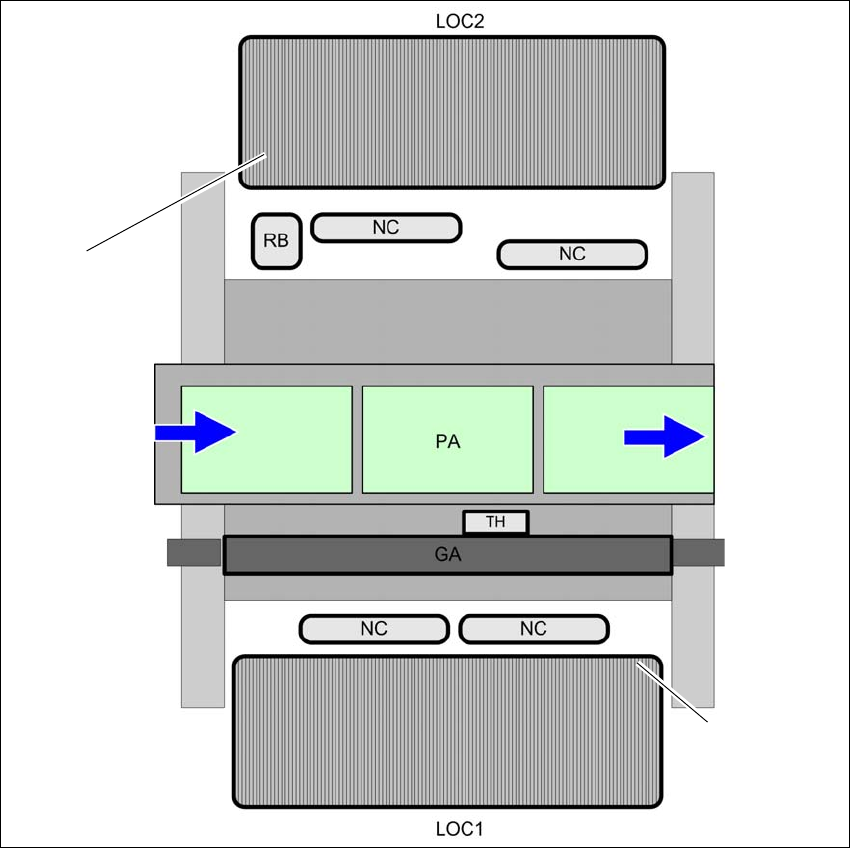

Abb. 6.1 - 8 Position des Pipettenwechslers für den SIPLACE TH - Beispiel
6
(1) Wechseltisch an Stellplatz 1
(2) Wechseltisch an Stellplatz 2
(PPW) Pipettenwechsler
(RB) Abwurfbehälter
(PA) Bestückbereich
(GA) Portal
