6.1.2.4 Montage
In E by SIPLACE-Automaten werden die Pipettenwechsler am Maschinenrahmen befestigt.
6

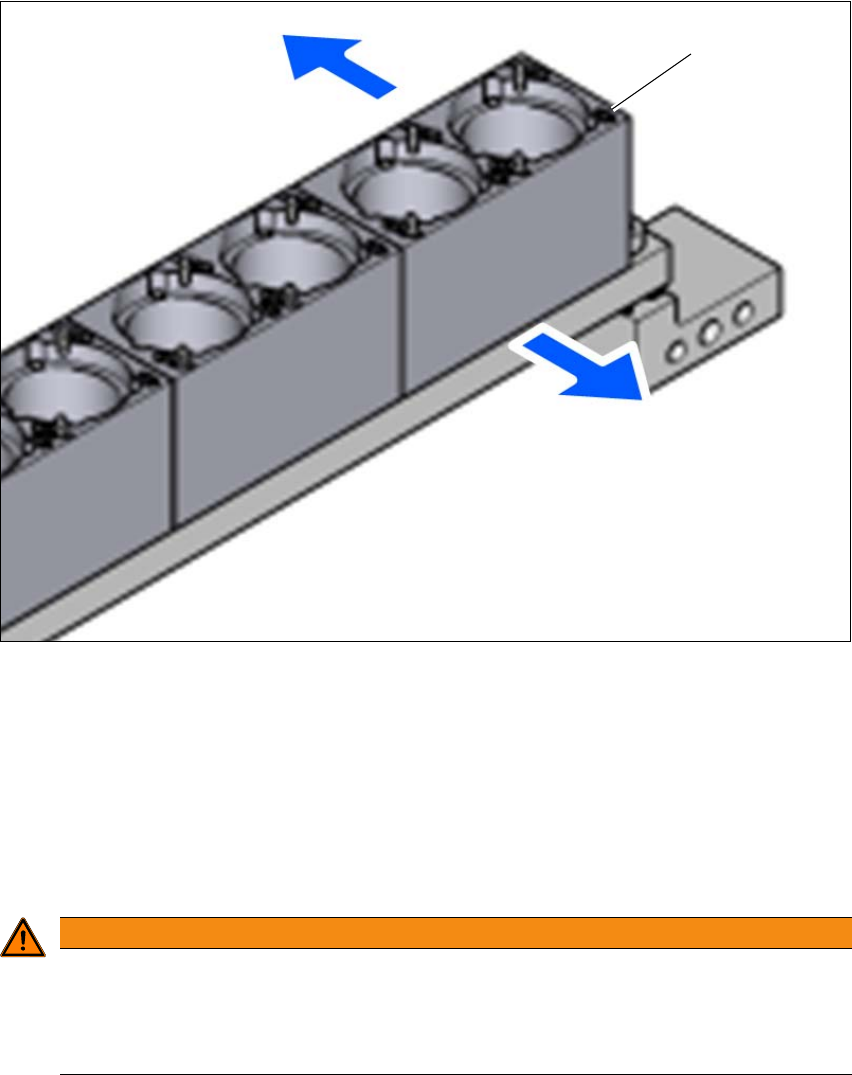

Abb. 6.1 - 9 Montageposition
(1) Markierungsbohrung
(2) Pfeil zeigt in Richtung LP-Transport
(3) Bedienerseite
6
Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
6
6
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
(1)
(3)
(2)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler
273
6.1.2.5 BE-Abwurfbehälter für den SIPLACE TH
Für den SIPLACE TH kann ein BE-Abwurfbehälter installiert werden. Er ist neben dem Fine‐pitch-
Visionmodul positioniert.
6.1.2.6 Greifer und Spezialpipetten
Die SIPLACE-Automaten verarbeiten neben dem Standard-SMT-Spektrum auch Bauelemente in
Durchsteckmontagetechnik (Through Hole Technology) und OSC-Bauelemente (Odd Shaped
Components). Parallel dazu entwickelt ASM kontinuierlich Spezialpipetten und Greifer.
Spezialpipetten werden für alle Bestückköpfe angeboten, um mit maximaler Geschwindigkeit,
Präzision und Flexibilität die Bestückaufträge abarbeiten zu können. Der Einsatz von automati-
schen Pipettenwechslern reduziert zudem die Rüstzeiten, die bei einem Produktwechsel anfallen.
ASM bietet für den SIPLACE TH/SIPLACE PP mechanische Greifer an. Bauelemente, deren
Oberfläche nicht zum Ansaugen durch Pipetten geeignet ist, werden von mechanischen Greifern
abgeholt und bestückt. Es gibt zwei Ausführungen von Greifern, die sich der Funktion nach in zwei
Gruppen einteilen lassen:
– Greifer, die das Bauelement an den Außenkanten fassen und
– Greifer, die das Bauelement an der Innenkante fassen.
Informationen zu Sonderpipetten und Greifern erhalten Sie bei ASM. Zur Anfertigung von Sonder-
magazinen und Greifern wenden Sie sich bitte ebenfalls an ASM.
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
274
6.1.3 Pipettenwechsler für den SIPLACE CP12
Artikel-Nr. 03113197-xx Pipettenwechsler E by SIPLACE, CP12, Stellplatz 1 und 2
Artikel-Nr. 03081446-xx Magazin für 1 x 12 Pipetten für Pipettentyp 30xx
6
Abb. 6.1 - 10 Pipettenwechsler für den SIPLACE CP12
(1) Pipettenwechsler-Magazin
(2) Pipettenwechsler
(3) BE-Abwurfbehälter
(2)
(3)
(1)
