6 Stationserweiterungen Betriebsanleitung E by SIPLACE 6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019 274 6.1.3 Pipettenwechsler für den SIPLACE CP12 Artikel-Nr. 03113197- xx Pipettenwe chsler E by SIPL…
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler
273
6.1.2.5 BE-Abwurfbehälter für den SIPLACE TH
Für den SIPLACE TH kann ein BE-Abwurfbehälter installiert werden. Er ist neben dem Fine‐pitch-
Visionmodul positioniert.
6.1.2.6 Greifer und Spezialpipetten
Die SIPLACE-Automaten verarbeiten neben dem Standard-SMT-Spektrum auch Bauelemente in
Durchsteckmontagetechnik (Through Hole Technology) und OSC-Bauelemente (Odd Shaped
Components). Parallel dazu entwickelt ASM kontinuierlich Spezialpipetten und Greifer.
Spezialpipetten werden für alle Bestückköpfe angeboten, um mit maximaler Geschwindigkeit,
Präzision und Flexibilität die Bestückaufträge abarbeiten zu können. Der Einsatz von automati-
schen Pipettenwechslern reduziert zudem die Rüstzeiten, die bei einem Produktwechsel anfallen.
ASM bietet für den SIPLACE TH/SIPLACE PP mechanische Greifer an. Bauelemente, deren
Oberfläche nicht zum Ansaugen durch Pipetten geeignet ist, werden von mechanischen Greifern
abgeholt und bestückt. Es gibt zwei Ausführungen von Greifern, die sich der Funktion nach in zwei
Gruppen einteilen lassen:
– Greifer, die das Bauelement an den Außenkanten fassen und
– Greifer, die das Bauelement an der Innenkante fassen.
Informationen zu Sonderpipetten und Greifern erhalten Sie bei ASM. Zur Anfertigung von Sonder-
magazinen und Greifern wenden Sie sich bitte ebenfalls an ASM.
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
274
6.1.3 Pipettenwechsler für den SIPLACE CP12
Artikel-Nr. 03113197-xx Pipettenwechsler E by SIPLACE, CP12, Stellplatz 1 und 2
Artikel-Nr. 03081446-xx Magazin für 1 x 12 Pipetten für Pipettentyp 30xx
6

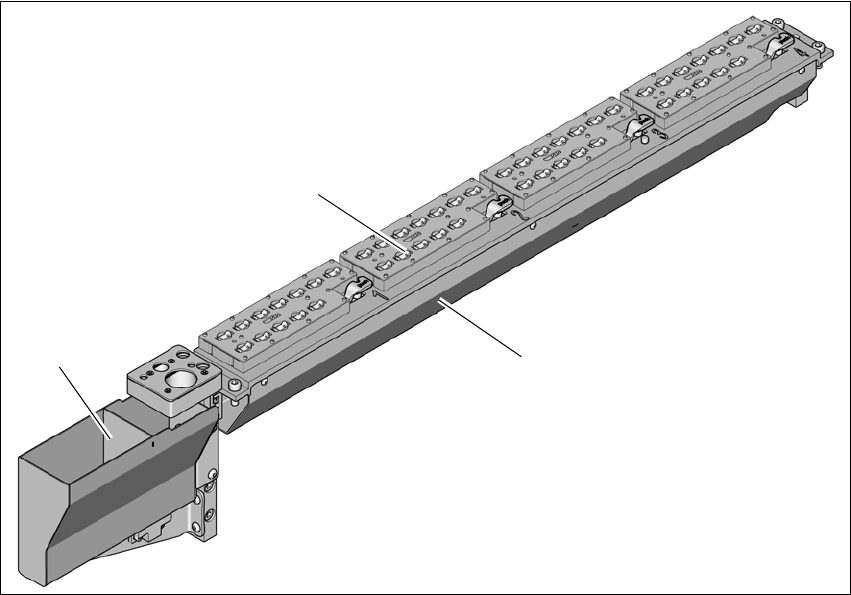

Abb. 6.1 - 10 Pipettenwechsler für den SIPLACE CP12
(1) Pipettenwechsler-Magazin
(2) Pipettenwechsler
(3) BE-Abwurfbehälter
(2)
(3)
(1)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler
275
6

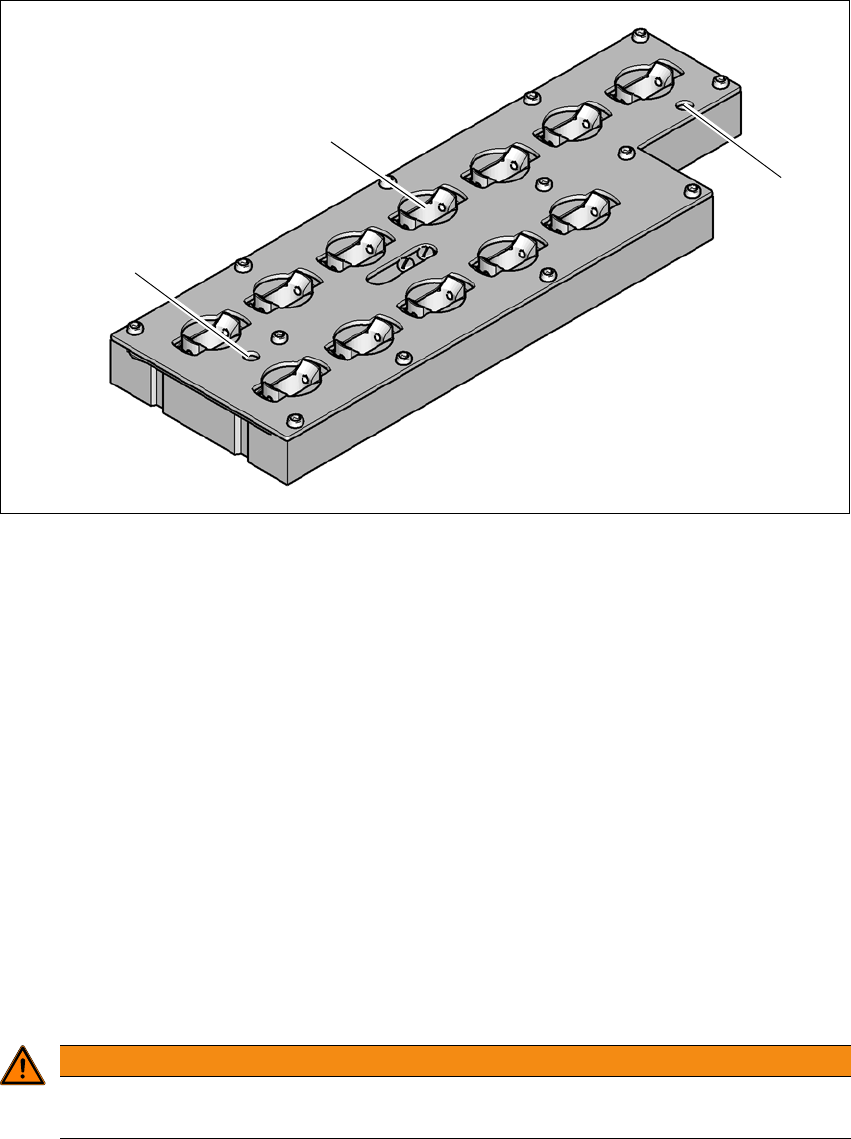

Abb. 6.1 - 11 Pipettenmagazin für den SIPLACE CP12
(1) 12 Garagen für 30xx-Pipetten
(2) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
6.1.3.1 Beschreibung
Dieser Pipettenwechsler nimmt 4 Magazine mit jeweils 12 Pipettengaragen auf.
Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf dem Grundkörper des Pipettenwechslers wird mit Mi-
kroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Automaten anhält.
An der installierten Pipettenstation können Bauelemente von den Pipetten des SIPLACE CP12
abgeblasen und die Pipetten abgezogen und abgeworfen werden.
6
(1)
(2)
(2)
WARNUNG
Verwenden Sie das Magazin für den SIPLACE CP12 nur zusammen mit dem SI-
PLACE CP12.
