6.1.3.3 Position des Pipettenwechslers für den SIPLACE CP12
6
Abb. 6.1 - 12 Position des Pipettenwechslers für den SIPLACE CP12 - Beispiel
6
(1) Wechseltisch an Stellplatz 1
(2) Wechseltisch an Stellplatz 2
(PPW) Pipettenwechsler
(RB) Abwurfbehälter
(PA) Bestückbereich
(GA) Portal
(2)
(1)
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
278
6.1.3.4 Montage
In E by SIPLACE-Automaten werden die Pipettenwechsler am Maschinenrahmen befestigt.
6

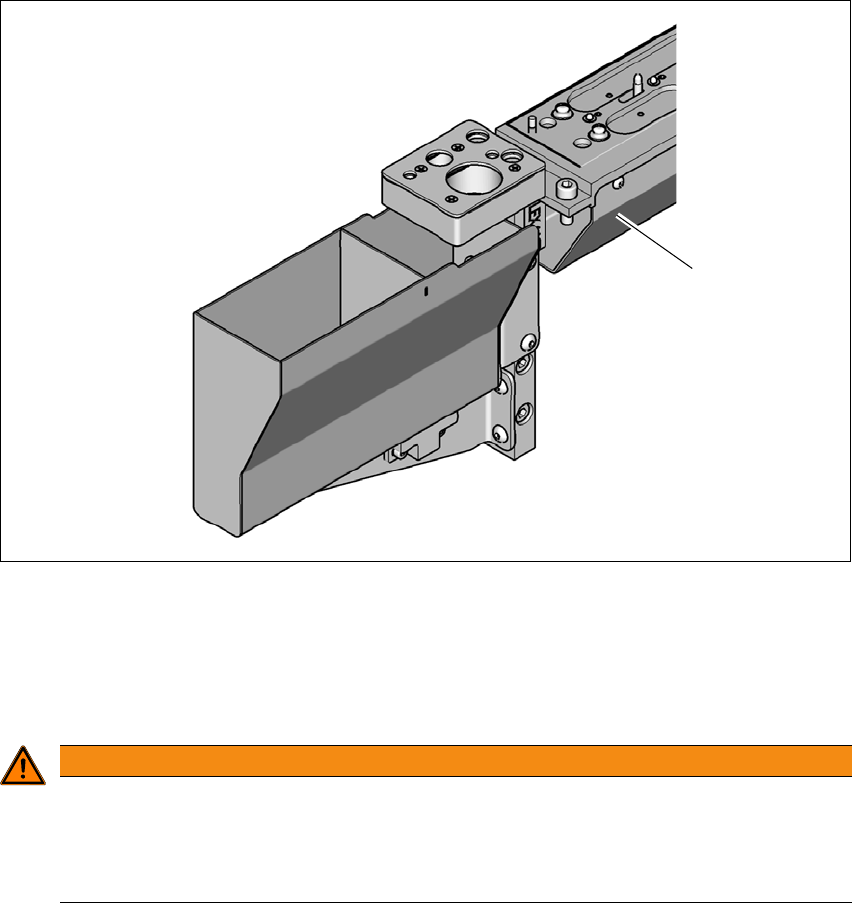

Abb. 6.1 - 13 Montageposition
(1) Schräge Seite zeigt in Richtung Wechseltisch-Einzugsvorrichtung
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur Wechseltisch-Einzugs-
vorrichtung zeigt.
6
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
(1)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler
279
6.1.3.5 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
6
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
6
6
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
6.1.3.6 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 5, Seite 266), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 5, Seite 266
). Heben Sie das Magazin vom Träger.
6
HINWEIS
Füllen Sie die Magazine außerhalb der Maschine auf und wechseln Sie immer nur
komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Stellen Sie vor dem Auffüllen der Magazine sicher, dass alle Pipetten am SIPLACE
CP12 in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel!
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb. 6.1 - 5) kann zum Bestück-
kopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
