Betriebsanleitung E by SIPLACE 6 Stationserweiterungen Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler 281 6 Setzen Sie das Magazin auf die D ruckknopfkugeln (Pos. 5 in Abb. 6.1 - 5 , Seit e 266 ). D…
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
280
6

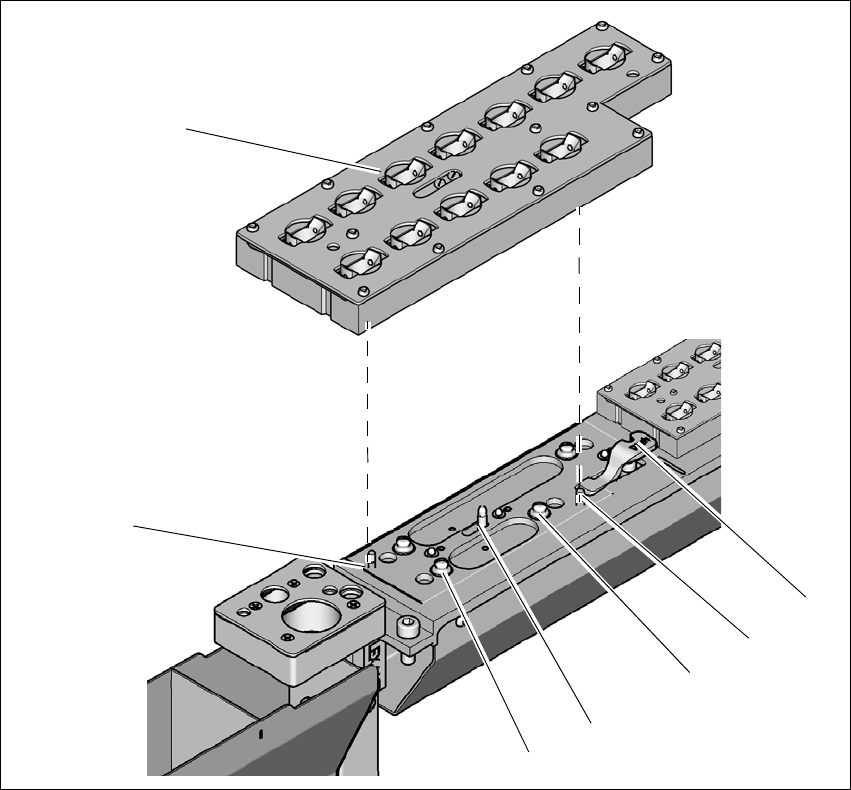

Abb. 6.1 - 14 Pipettenwechsler für den SIPLACE CP12 - Wechsel des Magazins
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift (3 Stück) zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Magazin
(1)
(3)
(4)
(5)
(7)
(6)
(2)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.1 Pipettenwechsler
281
6
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 5, Seite 266).
Drücken Sie das Magazin gleichmäßig nach unten, sodass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
HINWEIS
Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2
und 6 in Abb. 6.1 - 5, Seite 266) in die Zentrierbohrung und in das Langloch gleiten
können.
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.1 Pipettenwechsler Ab Softwareversion SC 712.1 Ausgabe 05/2019
282
6.1.4 Pipettenwechsler für den SIPLACE CP6
Artikel-Nr. 03113131-xx Pipettenwechsler E by SIPLACE, CP6, Stellplatz 1
Artikel-Nr. 03113126--xx Pipettenwechsler E by SIPLACE, CP6, Stellplatz 2
Artikel-Nr. 03105864-xx Magazin für 1 x 12 Pipetten für Pipettentyp 39xx
Artikel-Nr. 03106048-xx Magazin für 1 x 6 Pipetten für Pipettentyp 38xx
6
Abb. 6.1 - 15 Pipettenwechsler für den SIPLACE CP6
(1) Pipettenwechsler-Magazin (38xx)
(2) Pipettenwechsler
(3) BE-Abwurfbehälter
(2)
(3)
(1)
