Betriebsanleitung E by SIPLACE 6 Stationserweiterungen Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.3 SIPLACE JTF-MW 297 6.3.5.3 Quetschgefahr bei SIPLACE JTF-MW Bereiche des SIPLACE JTF-MW , bei denen eine Quetschgefah…
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.3 SIPLACE JTF-MW Ab Softwareversion SC 712.1 Ausgabe 05/2019
296
6.3.5 Sicherheitshinweise
6.3.5.1 Zur Sicherheit von Personen und Bedienpersonal
Die Bediener des Moduls dürfen nur solche Tätigkeiten ausführen, für die sie ausreichend
qualifiziert und mit denen sie vollständig vertraut sind.
Öffnen Sie niemals eine Abdeckung, wenn Sie mit dem Ablauf und der Funktion des Moduls
nicht vollständig vertraut sind! Die Abdeckungen dürfen während des Betriebs nur dann ge-
öffnet werden, wenn Sie dazu in dieser Anleitung oder im Dialog mit der Stationssoftware auf-
gefordert werden!
Tragen Sie zu Ihrer Sicherheit Berufskleidung, die den Richtlinien der Berufsgenossenschaft
entspricht, also keine Kleidung mit weiten Ärmeln etc.
Reduzieren Sie das Gefahrenrisiko, indem Sie keine Bänder, Ketten oder Krawatten am Ar-
beitsplatz tragen.
Personen mit langen Haaren müssen eine Haarschutzhaube tragen.
6.3.5.2 Zur Sicherheit von Anlagen und Geräten
Änderungen, auch kleinste Änderungen, dürfen auf keinen Fall vorgenommen werden, so-
lange über deren Auswirkung für die Gesamtfunktion der Anlage keine volle Klarheit besteht!
Die Module dürfen nur von entsprechend geschultem Personal eingerichtet, umgerüstet und
instandgehalten werden.
Die Schutzeinrichtungen dürfen nicht verändert werden. Insbesondere ist es verboten,
Schutzschalter außer Funktion zu setzen oder Schutzeinrichtungen zu entfernen.
WARNUNG
Spannung
Das Modul wird elektrisch betrieben. Bei Verwendung von elektrischen Geräten können bestimmte
Teile eine Spannung von 24 V führen!
Bevor Sie Arbeiten an stromleitenden Teilen durchführen, schalten Sie den Automaten über den
Hauptschalter aus und trennen Sie den Adapter von der Lemosa-Buchse, um die Versorgung
zwischen Modul und Maschine zu unterbrechen.
– Das Nichtbeachten der Hinweise kann zu Tod, schwerer Körperverletzung und/oder erheblichen
Sachschäden führen.
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.3 SIPLACE JTF-MW
297
6.3.5.3 Quetschgefahr bei SIPLACE JTF-MW
Bereiche des SIPLACE JTF-MW , bei denen eine Quetschgefahr besteht 6
– Magazin und Schieber
– Tray-Klemmung
– Zylinder für Tray-Klemmung
– Fördererbasis - beweglicher Tray-Stapel
– Aussparung für Trennstäbe
– Fördererbasis - beweglicher Tray-Stapel
– Tray-Rückholung
– Fördererbasis - Treibriemen
6.3.5.4 Sicherheitshinweise zum Transport des Moduls
6
GEFAHR
Quetschgefahr
Es besteht eine Verletzungsgefahr durch Klemmstellen bzw. eine Quetschgefahr bei Eingreifen
in den Förderer oder, wenn lose Bekleidung während des Betriebs in den Förderer gerät.
Beachten Sie die sachgemäße Handhabung und die Sicherheitshinweise.
Nicht in den laufenden Förderer greifen.
Halten Sie einen ausreichenden Sicherheitsabstand ein.
VORSICHT
Hohes Gewicht
Das hohe Gewicht des Moduls kann zu Verletzungen führen, wenn das Modul nicht ordnungs-
gemäß gehandhabt wird.
Heben Sie das Modul nicht alleine an und tragen Sie es nicht alleine.
Denken Sie beim Entfernen daran, dass der SIPLACE JTF-MW schwer ist (~ 60 kg). Sie
sollten sich von einer zweiten Person helfen lassen.
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.3 SIPLACE JTF-MW Ab Softwareversion SC 712.1 Ausgabe 05/2019
298
6.3.5.5 Warnschilder am SIPLACE JTF-MW
6

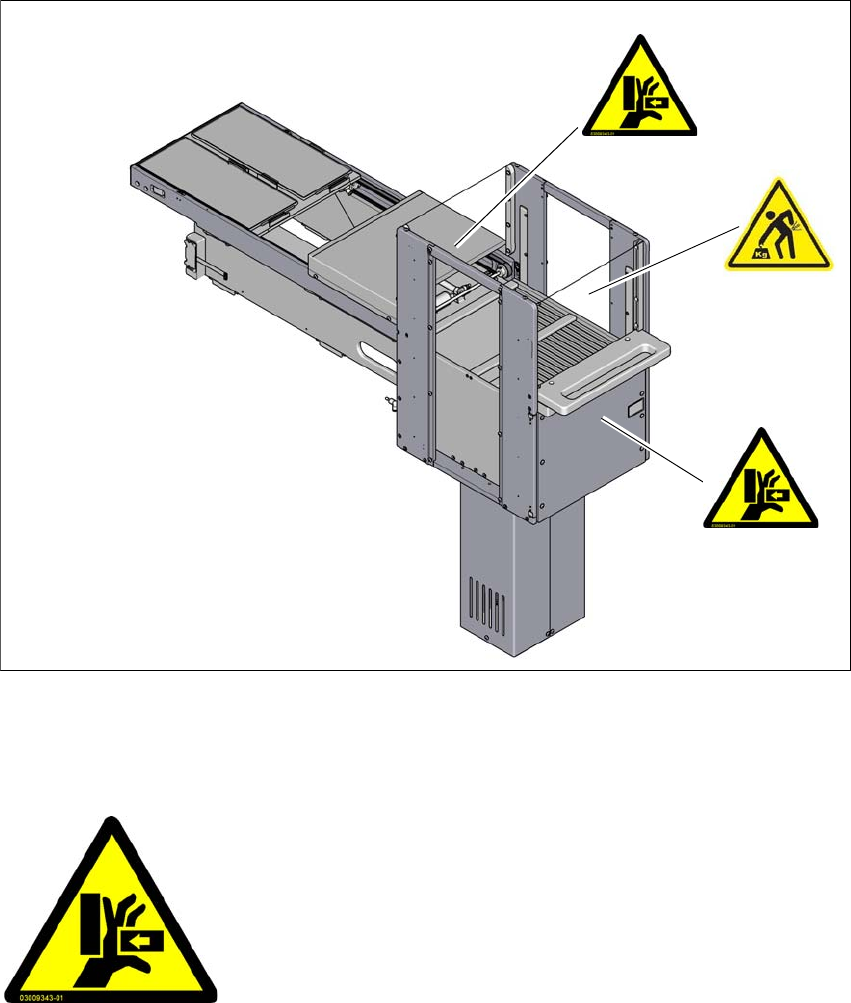

Abb. 6.3 - 4 Warnschilder am SIPLACE JTF-MW
– W204, Artikel-Nr. 03009343-01
Warnschild W204
6
Anzahl pro SIPLACE JTF-MW: 2
W204
W204
Hohes Gewicht
6
6
6
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Während des Betriebs nicht in den SIPLACE JTF-MW greifen
