Betriebsanleitung E by SIPLACE 6 Stationserweiterungen Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.4 Manueller Tray-H alter E 301 Wenn der manu elle Tray-Halter nicht vorhanden ist, können Sie a ll e 60 Fördererspuren …

100%1 / 328
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.4 Manueller Tray-Halter E Ab Softwareversion SC 712.1 Ausgabe 05/2019
300
6.4 Manueller Tray-Halter E
Artikel-Nr. 03113327Sxx nur manueller Tray-Halter E-Geschwindigkeit
Artikel-Nr. 03113012Sxx nur manueller Tray-Halter E Flex
Artikel-Nr. 03126454Sxx nur manueller Tray-Halter E Flex-Zubehörkit
6
Abb. 6.4 - 1 Manueller Tray-Halter E
(1) Manueller Tray-Halter E Speed
(2) Manueller Tray-Halter E Flex
Der manuelle Tray-Halter wird an Stellplatz 2 des E by SIPLACE verwendet, um gleichzeitig eine
Tray-Auflage für 2x Standard JEDEC Trays zu bieten. Bauelemente können auf JEDEC Trays mit
Hilfe des manuellen Tray-Halters schnell zur Verfügung gestellt werden.
(1)
(2)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.4 Manueller Tray-Halter E
301
Wenn der manuelle Tray-Halter nicht vorhanden ist, können Sie alle 60 Fördererspuren am E by
SIPLACE-Wechseltisch oder dem festen Tisch verwenden. Beim einseitigen E by SIPLACE-Au-
tomaten gibt es anstelle des Wechseltisches/festen Tisches eine Platte (Arbitray Plate E), um eine
manuelle Tray-Halterkonfiguration zu ermöglichen.
I
6.4.1 Technische Daten
6
VORSICHT
Kollisionen vermeiden
Beim Einfahren und Ausfahren eines Wechseltisches darf der manuelle Tray-Halter nicht
vorhanden sein, da es sonst zu Kollisionen mit dem Leergurtleitkanal und dem Halter des
Pipettenwechslers kommt.
Der manuelle Tray-Halter darf erst auf den Tisch gestellt werden, wenn der Tisch ein-
gezogen ist.
Vor dem Ausfahren des Tisches muss der manuelle Tray-Halter vom Tisch entfernt
werden.
Stellplatzbelegung am Wechseltisch/festen Tisch
Manueller Tray-Halter E Speed
Manueller Tray-Halter E Flex
1 bis 32
*a
1 bis 29
*b
*)a Spur 33-60 sind für das Andocken des SIPLACE SmartFeeder E verfügbar
*)b Spur 30-60 sind für das Andocken des SIPLACE SmartFeeder E verfügbar
Konfiguration im Bestückautomaten
E by SIPLACE Stellplatz 2
Bestückkopfspektrum SIPLACE TH, PP, CP14/12/6
Max. Flächenmagazinhöhe inklusive BE
Mit SIPLACE TH / SIPLACE PP 25 mm
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.5 Stationäre Kameras Ab Softwareversion SC 712.1 Ausgabe 05/2019
302
6.5 Stationäre Kameras
6.5.1 Stationäre BE-Kamera, Typ 25 GigE (FC-Kamera)
Artikel-Nr. 03105205-xx Stationäre BE-Kamera, Typ 25 GigE
6

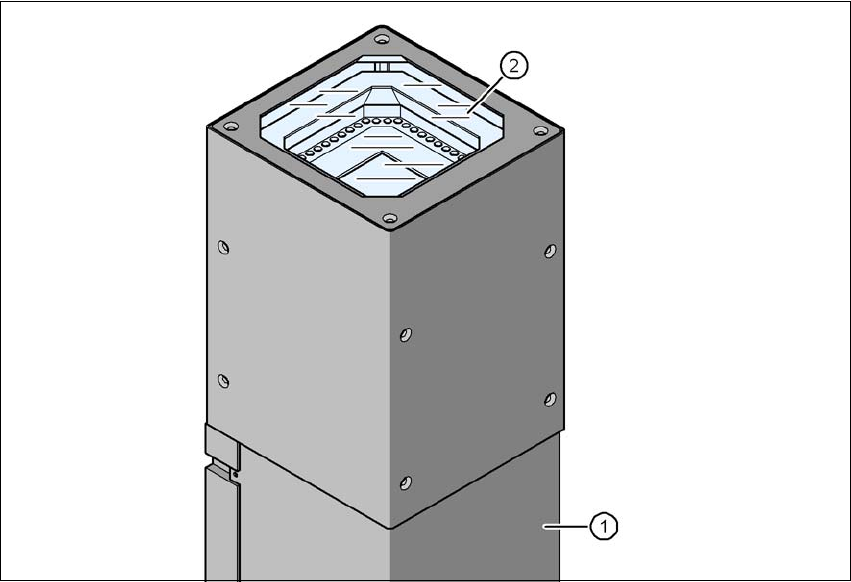

Abb. 6.5 - 1 Stationäre BE-Kamera, Typ 25 GigE
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optik‐ebenen
