6.7 Verstellbare Transportklemmung
Artikel-Nr. 03123019-xx Einstellbare Anschlagschiene E
Die verstellbare Transportklemmung ist für Standard-E-Conveyor bis zu 460 x 460 vorgesehen,
um Leiterplatten mit Passmarken nahe der Kante zu handhaben. Die oberen Klemmungen sind
verstellbar, sodass der Kunde sie an beliebiger Stelle befestigen kann, um LP-Passmarken zu
vermeiden.
Diese Option kann bei den folgenden Conveyor-Teilenummern verwendet werden:
Artikel-Nr. 03108391-xx Fixed Conveyor Rail Right E 6
Artikel-Nr. 03110457-xx Fixed Conveyor Rail Left E 6
6

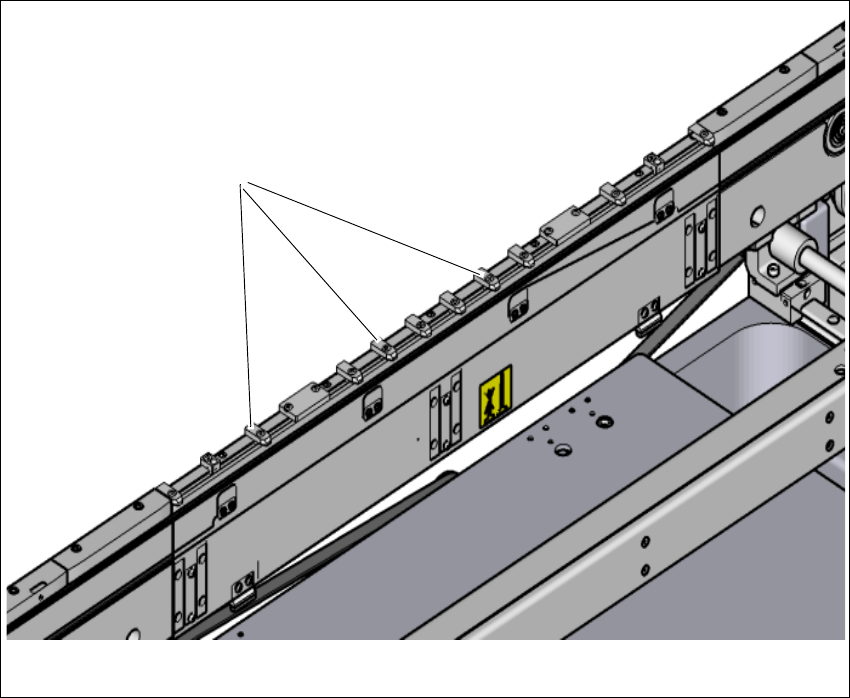

Abb. 6.7 - 1 Verstellbare Transportklemmung
(1) Einstellbare Anschlagschiene E
(1)
(1)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.7 Verstellbare Transportklemmung
307
6
Abb. 6.7 - 2 Verstellbare Transportklemmung - Betriebsanleitung
Lösen Sie die Schrauben (1), um die Positionen dieser Anschlagsführungen zu justieren. Zie-
hen Sie die Schrauben anschließend wieder fest, wenn die Positionen vom Bediener fixiert
wurden.
(1)
(1)
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.8 SIPLACE Preparation Table E Ab Softwareversion SC 712.1 Ausgabe 05/2019
308
6.8 SIPLACE Preparation Table E
Artikel-Nr. 03112358-xx SIPLACE Preparation Table E
Der SIPLACE Preparation Table E kann maximal 60 SIPLACE SmartFeeder 8 mm E aufnehmen
- mit BE-Gurtrolle (Größe 7”, 10”, 13”, 15” und 17”). Förderer können von oben platziert oder an
den herausgezogenen Führungsprofilen eingesetzt werden. Setzen Sie für jeden Förderer einen
Förderer-Anschlagstift in die Schlitze der Führungsplatte ein. Mit dem SIPLACE Preparation Ta-
ble E kann der SIPLACE PowerAdaptor E (siehe Abschnitt 6.9 auf Seite 309) ohne Werkzeuge
angebracht und entfernt werden.
6
Abb. 6.8 - 1 SIPLACE Preparation Table E
(1) Führungsprofil
(2) Förderer-Parkeinheit
(3) SIPLACE SmartFeeder E
(4) Montage-Schnittstelle für SIPLACE Power Adapter E (optional)
(5) Gurtrollencontainer
(4)
(3)
(2)
(5)
(1)
