6.8 SIPLACE Preparation Table E
Artikel-Nr. 03112358-xx SIPLACE Preparation Table E
Der SIPLACE Preparation Table E kann maximal 60 SIPLACE SmartFeeder 8 mm E aufnehmen
- mit BE-Gurtrolle (Größe 7”, 10”, 13”, 15” und 17”). Förderer können von oben platziert oder an
den herausgezogenen Führungsprofilen eingesetzt werden. Setzen Sie für jeden Förderer einen
Förderer-Anschlagstift in die Schlitze der Führungsplatte ein. Mit dem SIPLACE Preparation Ta-
ble E kann der SIPLACE PowerAdaptor E (siehe Abschnitt 6.9 auf Seite 309) ohne Werkzeuge
angebracht und entfernt werden.
6

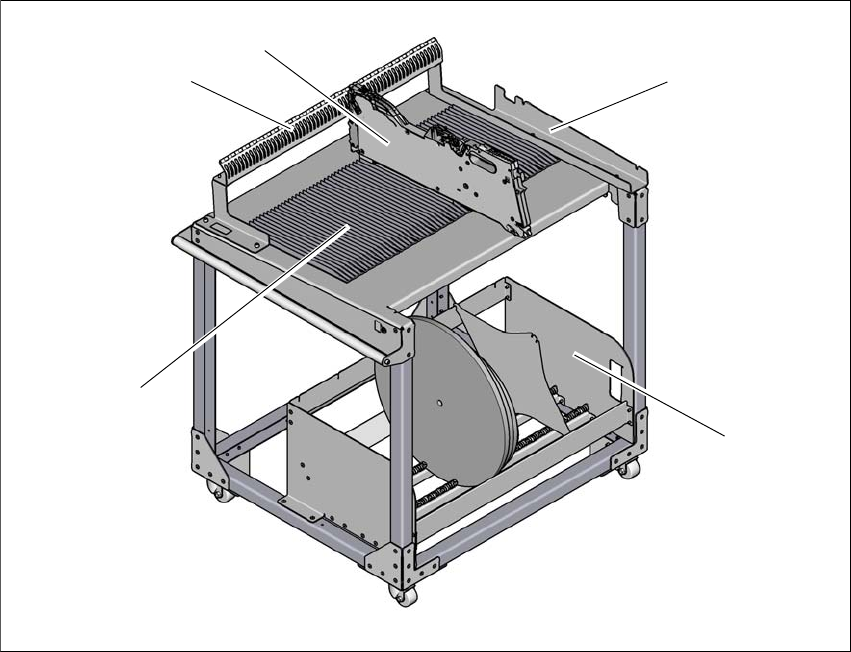

Abb. 6.8 - 1 SIPLACE Preparation Table E
(1) Führungsprofil
(2) Förderer-Parkeinheit
(3) SIPLACE SmartFeeder E
(4) Montage-Schnittstelle für SIPLACE Power Adapter E (optional)
(5) Gurtrollencontainer
(4)
(3)
(2)
(5)
(1)
Betriebsanleitung E by SIPLACE 6 Stationserweiterungen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 6.9 SIPLACE Power Adapter E
309
6.9 SIPLACE Power Adapter E
Artikel-Nr. 03113102-xx SIPLACE Power Adapter E
Mit dem SIPLACE Power Adapter E kann der SIPLACE SmartFeeder E außerhalb des Automaten
und des Rüstbereichs verwendet werden. Der SIPLACE Power Adapter E kann einzeln verwen-
det oder am SIPLACE Preparation Table E (siehe Abschnitt 6.8 auf Seite 308) angebracht wer-
den.
6

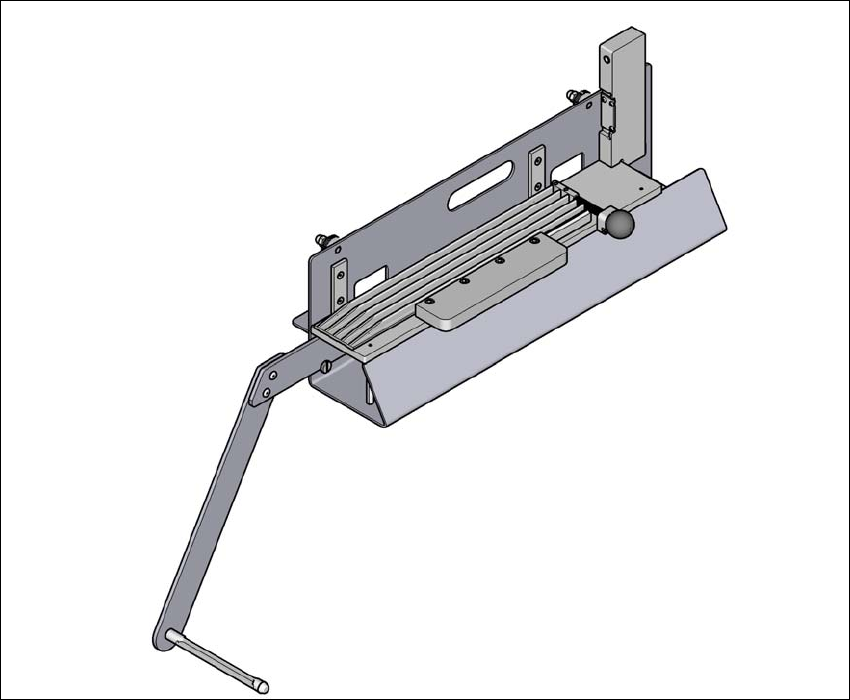

Abb. 6.9 - 1 SIPLACE Power Adapter E
6 Stationserweiterungen Betriebsanleitung E by SIPLACE
6.9 SIPLACE Power Adapter E Ab Softwareversion SC 712.1 Ausgabe 05/2019
310
Abb. 6.9 - 2 Montieren des SIPLACE Power Adapter E am SIPLACE Preparation Table E
Montieren Sie den SIPLACE Power Adapter E mit diesen 3 Feststellfunktionen (1) am Pre-
paration Table.
Der Halter (2) für die Gurtrolle kann während des Transports oder bei Nichtverwendung ent-
fernt werden. 6
(2)
(1)
