2 Betriebssicherheit Betriebsanleitung E by SIPLACE

2.1 Sicherheitshinweise Ab Softwareversion SC 712.1 Ausgabe 05/2019

2.1.3.3 Zur Sicherheit von Anlagen und Geräten

 Änderungen, auch kleinste Änderungen, dürfen auf keinen Fall vorgenommen werden, so-

lange über deren Auswirkung für die Gesamtfunktion der Anlage keine volle Klarheit besteht!

 Die Stationen dürfen nur von entsprechend geschultem Personal eingerichtet, umgerüstet

und instandgehalten werden.

 Die Schutzeinrichtungen dürfen nicht verändert werden. Insbesondere ist es verboten,

Schutzschalter außer Funktion zu setzen oder Schutzeinrichtungen zu entfernen. Sicher-

heitshinweise zu Laser-Baugruppen

Für Komponenten, die unter die Laserklassifizierung fallen, erlischt die Betriebserlaubnis, wenn

– eine mechanische Beschädigung der Baugruppe erkennbar ist oder

– eine Manipulation an der Mechanik oder Elektrik der Baugruppe vorgenommen wurde.

Ein beschädigter bzw. fehlender Schraubensicherungslack an Laserkomponenten (bei-

spielsweise Abdeckbleche, Befestigungsteile, Einstellpotentiometer) ist bereits als Mani-

pulation zu werten.

– Nur geschultes Personal darf Laserkomponenten ersetzen.

– Reparaturen an Laserbaugruppen werden ausschließlich werkseitig bei ASM durchge-

führt.

2.1.4 Sicherheitshinweise zu Permanentmagneten

Für die Linearmotoren der X- und Y-Achse werden starke Permanentmagnete verwendet.

GEFAHR

Lebensgefahr durch starke Permanenttmagnetfelder innerhalb des Automaten!

Bei geöffneten Schutzhauben innerhalb des Automaten besteht Lebensgefahr bei Perso-

nen mit passiven oder aktiven Implantaten wie

– Herzschrittmacher

– Defibrillatoren

– Insulinpumpen, etc.

 Gefährdete Personen müssen die unmittelbare Nähe des Automaten meiden.

WARNUNG

QUETSCHGEFAHR!

Für Personen mit passiven, metallischen Implantaten (z.B. Platten, Schrauben usw.) be-

steht Quetschgefahr.

 Greifen Sie bei geöffneten Schutzhauben nicht in die Maschine oder beugen Sie sich

nicht über die offene Maschine.

 Bringen Sie keine metallischen Gegenstände in den Gefahrenbereich.

Betriebsanleitung E by SIPLACE 2 Betriebssicherheit

Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.1 Sicherheitshinweise

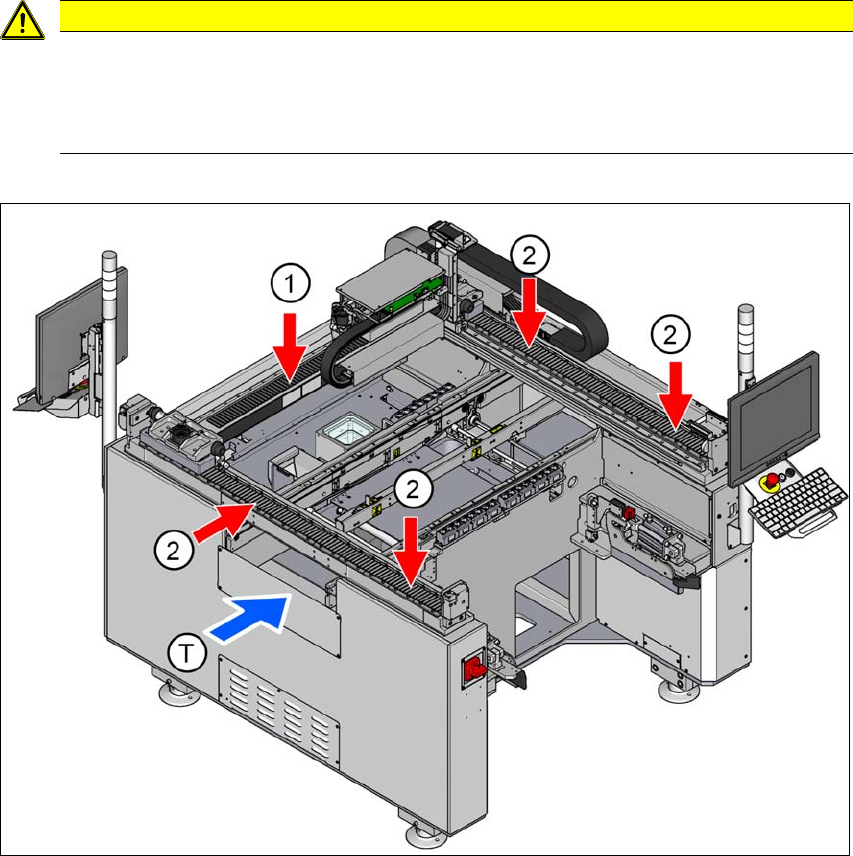

Abb. 2.1 - 1 Lage der Permanentmagnete für die Linearantriebe

(1) Permanentmagnet des X-Linearmotors auf Portal

(2) Permanentmagnete des Y-Linearmotors auf Portal

(T) Leiterplatten-Transportrichtung

VORSICHT

Datenverlust durch starke Permanentmagnetfelder!

Durch die starken Magnetfelder besteht die Gefahr, dass Daten auf Datenträgern oder

Scheckkarten zerstört werden.

 Halten Sie Datenträger und Scheckkarten von der Maschine fern.

2 Betriebssicherheit Betriebsanleitung E by SIPLACE

2.1 Sicherheitshinweise Ab Softwareversion SC 712.1 Ausgabe 05/2019

Beachten Sie bitte folgende Hinweise bei Arbeiten an den Permanentmagneten:

 Personen mit aktiven Implantaten (z.B. Herzschrittmachern) oder anderen ferromagneti-

schen Prothesen ist es ausdrücklich untersagt, an diesen Geräten zu arbeiten oder sich ih-

nen zu nähern. Halten Sie einen sicheren Abstand zum Linearmotor ein!

 Aufgrund der starken magnetischen Anziehungskräfte sind in der direkten Nähe der Magnet-

bahn sowie des beweglichen Primärteils besondere Vorsichtsmaßnahmen zu beachten.

Schwere oder breite Objekte aus Stahl oder Eisen dürfen niemals manuell in die Nähe der

Magnetbahn gebracht werden. Da die magnetischen Anziehungskräfte nicht sichtbar sind,

werden ihre Auswirkungen in der Nähe der Magnetbahn in der Regel unterschätzt. Die ma-

gnetische Anziehungskraft kann abrupt einsetzen und kann in der Nähe von ferromagneti-

schen Objekten (aus Stahl oder Eisen) ähnlicher Größe wie die Magnetbahn auf mehrere

tausend Newton anwachsen.

 Tragen Sie bei der Handhabung der Magnetbahn immer angemessene Arbeits- und Schutz-

kleidung (z.B. Handschuhe, Schuhe, usw.).

 Es ist nur geschultem Personal gestattet, Montagearbeiten und sonstige Aufgaben beim Aus-

tausch der Magnetbahn durchzuführen.

 Halten Sie für Notfälle immer mindestens zwei Keile (ca. 10° bis 15°) aus einem massiven,

nicht-magnetischen Material (z.B. Aluminium) sowie einen nicht-magnetischen Hammer (ca.

2 bis 3 kg) bereit. Diese Werkzeuge werden in einem Notfall benötigt, um magnetisch an der

Magnetbahn haftende Teile zu lösen und möglicherweise eingeklemmte Gliedmaßen (Fin-

ger, Hand, Fuß) zu befreien. Legen Sie niemals die Spulenbaugruppe eines Eisenkernmotors

direkt auf die Magnetbahn.

 Elektronische Geräte und Messinstrumente können von starken Magnetfeldern beschädigt

oder zerstört werden. Legen Sie keine Geräte, die magnetische Bestandteile enthalten, in die

Nähe von Computern, Monitoren oder magnetischen Datenträgern (z.B. Festplatten, Kredit-

karten, Audio- und Videobänder, usw.)

 Halten Sie zwischen einzelnen Magnetbahnen bzw. zwischen einer Magnetbahn und ande-

ren magnetischen Flächen einen Abstand von mindestens 45 cm.

 Die Magnete sind fachgerecht zu entsorgen. Wesentlicher Bestandteil einer fachgerechten

Entsorgung ist die vollständige Entmagnetisierung der Permanentmagnete.
