Betriebsanleitung E by SIPLACE 2 Betriebssicherheit Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.2 Warnschilder 51 Abb. 2.2 - 6 Warnschilder im Automaten - Teil 2 – W206, auf der Abdeckung der MHCU – W206, auf der Abdec…
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.2 Warnschilder Ab Softwareversion SC 712.1 Ausgabe 05/2019
50
2.2.2 Warnschilder im Automaten

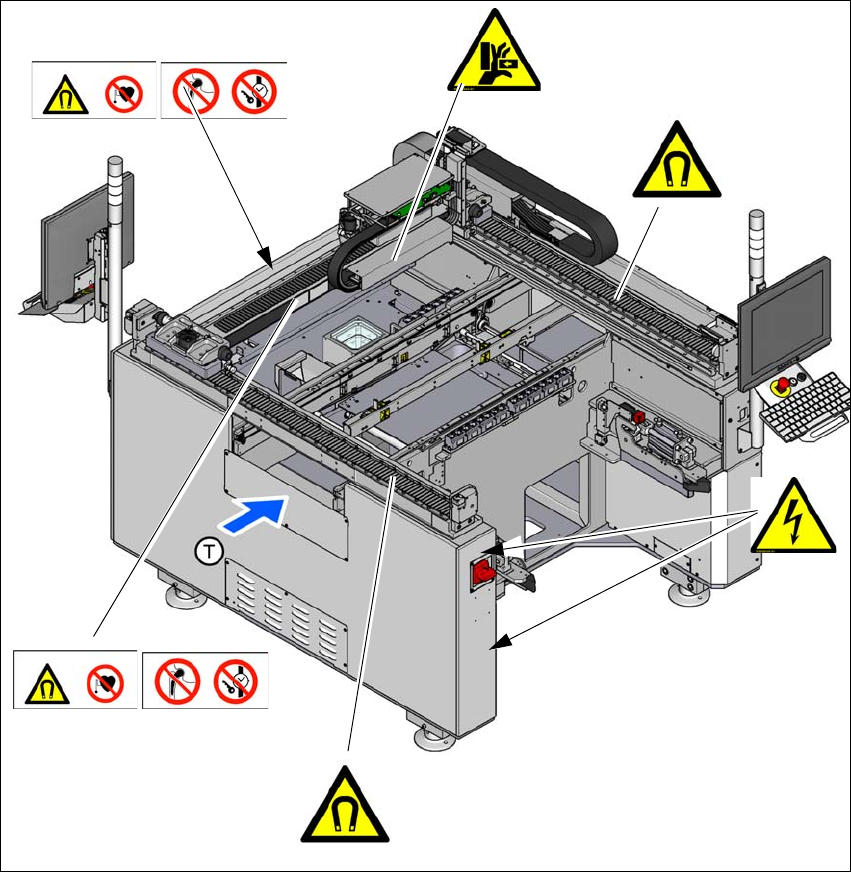

Abb. 2.2 - 5 Warnschilder im Automaten - Teil 1
2
– W202 Gemeinsam genutzt, Artikel-Nr. 03012700-01 (auf beiden Seiten des Portals)
– W-Magnetisches Feld, auf Y-Achse
– W204, Artikel-Nr. 03009343-01 auf Abdeckung Kabelschlepp IF/VBI
– W206, auf der Seitenabdeckung des Hauptschalters
– W206, auf der Abdeckung der MGCU
W-Magnetisches Feld
W 202 (geteilt)
W-Magnetisches Feld
W 202 (geteilt)
W206
W204
Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.2 Warnschilder
51

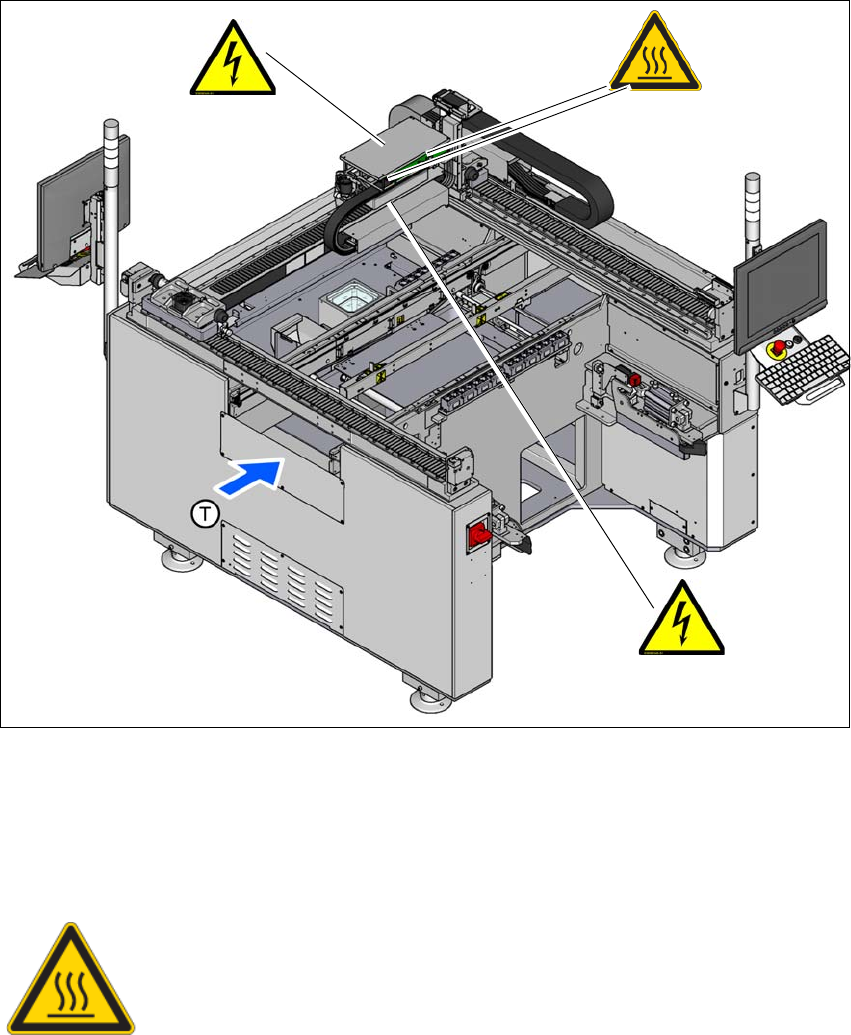

Abb. 2.2 - 6 Warnschilder im Automaten - Teil 2
– W206, auf der Abdeckung der MHCU
– W206, auf der Abdeckung der ##IF/VBI
– W-Heiße Oberfläche, auf der MHCU (unter der Abdeckung)
Temperatur-Warnschild in Abb. 2.2 - 6, Seite 51, Artikel-Nr. 03031926-01 (2 Schilder an der
MHCU)
W206
W206
W-Hohe Temperatur
2
VERBRENNUNGSGEFAHR DURCH HOHE TEMPERATUREN!
Das Gehäuse der Head Control Unit (MHCU) kann bei Dauerbetrieb hohe
Temperaturen annehmen.
Vorsicht beim Berühren der Head Control Unit (MHCU).
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.2 Warnschilder Ab Softwareversion SC 712.1 Ausgabe 05/2019
52
2
W206 in Abb. 2.2 - 5, Seite 50 und Abb. 2.2 - 6, Seite 51, Artikel-Nr. 03009345-01.

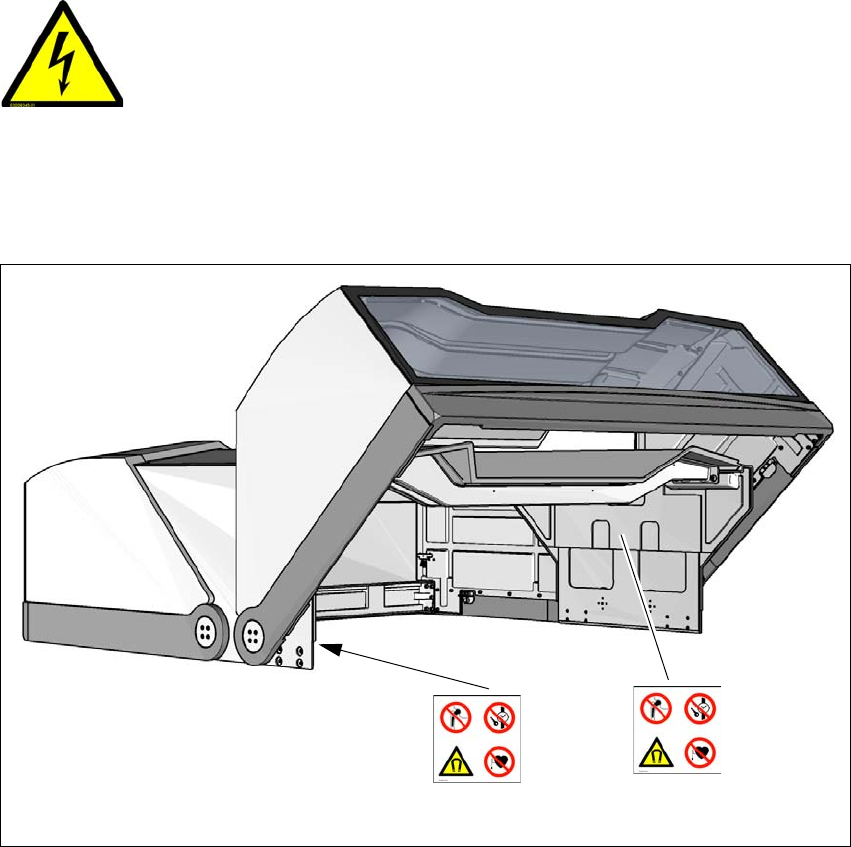

Abb. 2.2 - 7 Warnschild W202 in den Schutzhauben
2
– Pos. W202, Artikel-Nr. 03009341-01
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Hauptschalter unter
Netzspannung.
Vor Servicearbeiten die Maschine vom Netz trennen.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W 202
W 202
