Betriebsanleitung E by SIPLACE 2 Betriebssicherheit Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.2 Warnschilder 57 2.2.4 Warnschild W205 am Gurtschneidgerät 2 Abb. 2.2 - 9 Warnschild W205 an der Oberseite des Gurtschnei…
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.2 Warnschilder Ab Softwareversion SC 712.1 Ausgabe 05/2019
56
2.2.3 Warnschild auf dem Einsatz des Wechseltisches

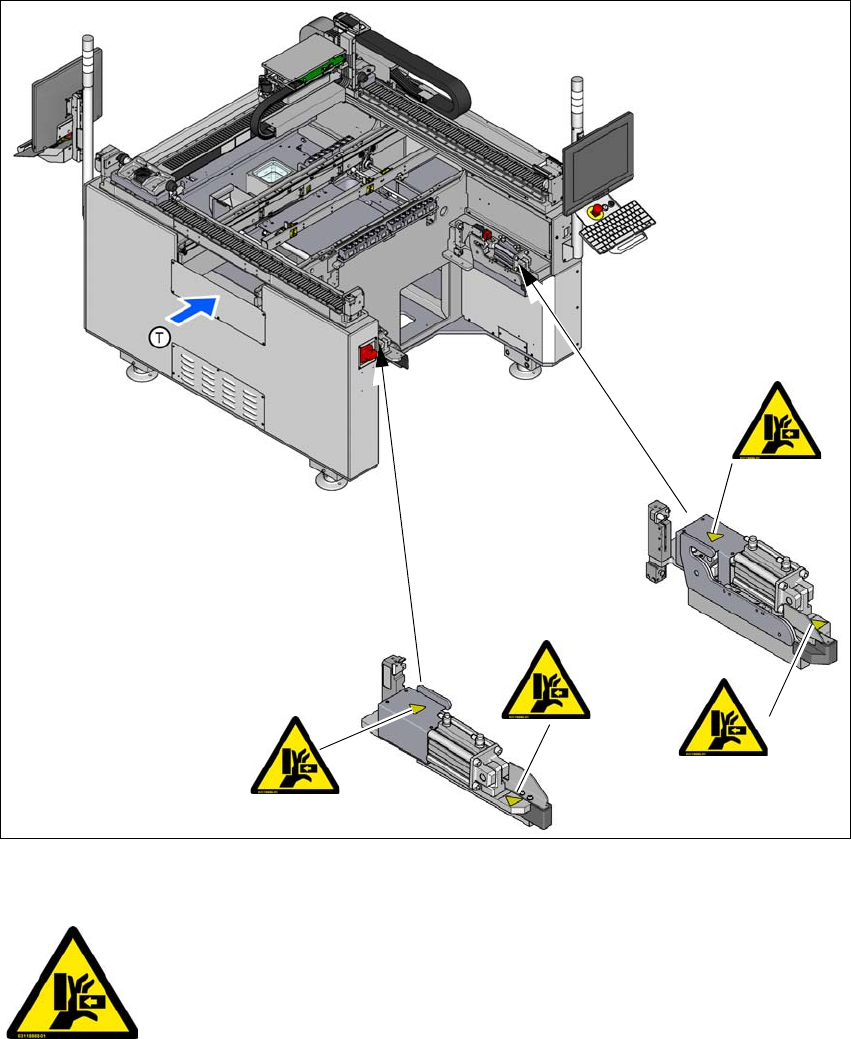

Abb. 2.2 - 8 Warnschild auf dem Einsatz des Wechseltisches
In Abb. 2.2 - 8, Seite 56, Schild Quetschgefahr für Hände, Artikel-Nr. 03118888-01 (2 Schilder auf
der linken Seite und 2 Schilder auf der rechten Seite).
Quetschung der Hand
Quetschung der Hand
Quetschung der Hand
Quetschung der Hand
2
QUETSCHGEFAHR FÜR DIE HÄNDE!
Beim An- und Abdocken des Wechseltisches besteht eine Quetschgefahr für
die Hände.
An- und Abdocken des Wechseltisches.
Beachten Sie die Beschreibung in Abschnitt 5.16 auf Seite 253.
Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.2 Warnschilder
57
2.2.4 Warnschild W205 am Gurtschneidgerät
2
Abb. 2.2 - 9 Warnschild W205 an der Oberseite des Gurtschneidgeräts
– W205, Artikel-Nr. 03009344-01
2
WARNUNG
Gefahr von Schnittverletzungen!
Bei Arbeiten am Gurtschneidgerät besteht Gefahr von Schnittverletzungen!
Trennen Sie den Automaten von der Netz- und Druckluftversorgung.
Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
Tragen Sie feste Schutzhandschuhe bei Arbeiten am Gurtschneidgerät.
W205
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.2 Warnschilder Ab Softwareversion SC 712.1 Ausgabe 05/2019
58
2.2.4.1 Warnschild W205 an der Gurtabfallrutsche
2
Abb. 2.2 - 10 Warnschild W205 an der Gurtabfallrutsche
– W205, Artikel-Nr. 03009344-01
2.2.4.2 Warnschild 205
Warnschilder an Gurtschneidgerät und Gurtabfallrutsche.
2
W205 in den Abb. 2.2 - 9, Seite 57 und 2.2 - 10, Seite 58, Artikel-Nr. 03009344-01
Anzahl pro Automat:
E by SIPLACE doppelseitig: 4 2
E by SIPLACE einseitig: 2 2
W205
2
2
2
2
2
2
2
2
SCHNEIDGEFAHR!
Auch bei ausgeschalteter Maschine besteht Schneid-
gefahr
