Betriebsanleitung E by SIPLACE 2 Betriebssicherheit Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.2 Warnschilder 61 2.2.6 Warnschild an der Vakuumpumpe Abb. 2.2 - 12 Warnschilder an der Vakuumpumpe – W206 an der Vakuumpu…

100%1 / 328
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.2 Warnschilder Ab Softwareversion SC 712.1 Ausgabe 05/2019
60
2.2.5.1 Hohe Temperaturen am SIPLACE C&P14
2
1 in Abb. 2.2 - 11, Seite 59 (Anzahl pro SIPLACE C&P14: 1)
2.2.5.2 Laserklasse 2 am BE-Sensor
2
Laserklasse 2 in Abb. 2.2 - 11, Seite 59, Artikel-Nr. 03134118-01 (Anzahl pro C&P14: 1)
2
Hohe Temperaturen am SIPLACE C&P14 bei Dauerbetrieb
Verbrennungsgefahr durch hohe Temperaturen!
Das Gehäuse des Sternmotors und der Griff am Bestückkopf können bei
Dauerbetrieb und bei einer Umgebungstemperatur größer 22°C hohe Ober-
flächentemperaturen annehmen.
Vorsicht beim Berühren der Teile.
2
2
2
LASERSTRAHLUNG
Laserklasse 2
Gemäß IEC 60825-1:2014
Nicht in den Strahl blicken!
Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.2 Warnschilder
61
2.2.6 Warnschild an der Vakuumpumpe
Abb. 2.2 - 12 Warnschilder an der Vakuumpumpe
– W206 an der Vakuumpumpe
– W-Hohe Temperatur
2
W206 in Abb. 2.2 - 12, Seite 61, Artikel-Nr. 03009345-01 (1 Schild an der Vakuumpumpe).
Temperatur-Warnschild in Abb. 2.2 - 12, Seite 61, Artikel-Nr. 03031926-01 (1 Schild an der Va-
kuumpumpe)
2
WARNUNG
Beachten Sie die Sicherheitshinweise in der mitgelieferten Betriebsanleitung.
W206
W-Hohe Temperatur
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Hauptschalter unter
Netzspannung.
Vor Servicearbeiten die Maschine vom Netz trennen.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
2
VERBRENNUNGSGEFAHR DURCH HOHE TEMPERATUREN!
Das Filtergehäuse der Vakuumpumpe kann bei Dauerbetrieb heiß werden.
Vorsicht beim Berühren des Filtergehäuses.
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.2 Warnschilder Ab Softwareversion SC 712.1 Ausgabe 05/2019
62

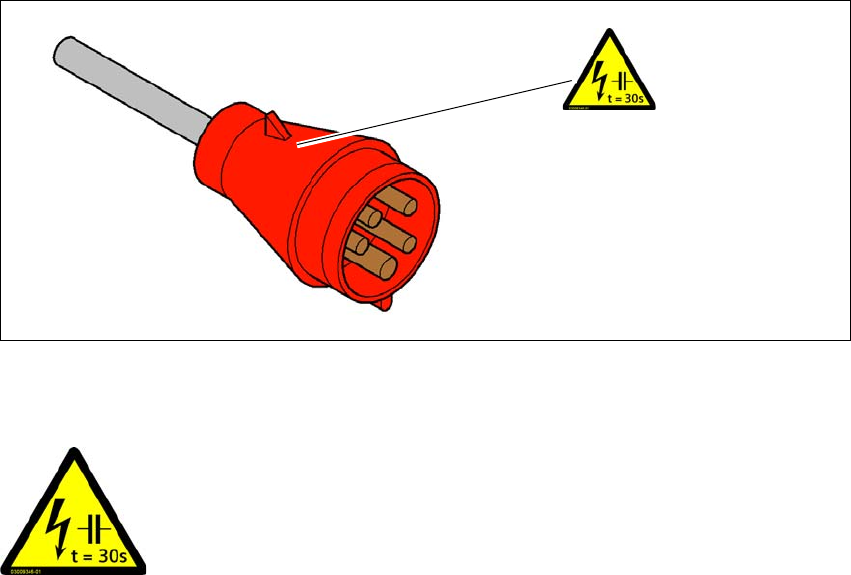

2.2.7 Warnschild am CEE-Stecker
2
Abb. 2.2 - 13 CEE-Stecker
– W207, am CEE-Stecker
2
W207 in Abb. 2.2 - 13, Seite 62, Artikel-Nr. 03009346-01.
W207
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich die
Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
