Betriebsanleitung E by SIPLACE 2 Betriebssicherheit Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.7 Sicherheitseinri chtungen 85 2.7.3 Sicherheitsabschaltung 2 Abb. 2.7 - 5 Übersicht über die Sicherheitsabschaltung 2 (1)…
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.7 Sicherheitseinrichtungen Ab Softwareversion SC 712.1 Ausgabe 05/2019
84
2.7.2.2 Lage von Schutzschaltern am Automaten
2
Abb. 2.7 - 4 Lage von Schutzschaltern am Automaten
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
Schutzhaubenschalter 1 und 2 (Pos. 1 und 2 in Abb. 2.7 - 4, Seite 84) 2
Diese Schalter überprüfen, ob die Schutzhauben geschlossen sind. Sind sie geschlossen, sind
der NOT-HALT-Kontakt und der Meldekontakt geschlossen. Nach Drücken des Starttasters wer-
den die Hauben verriegelt.
(1)
(2)
Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.7 Sicherheitseinrichtungen
85
2.7.3 Sicherheitsabschaltung
2

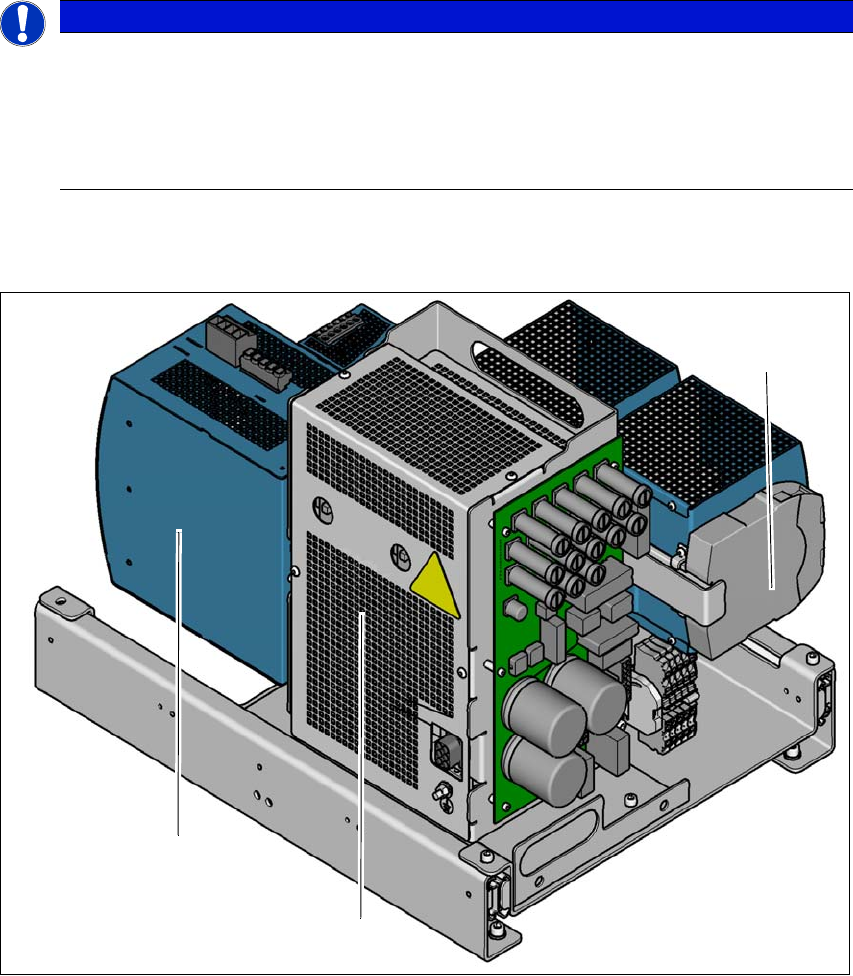

Abb. 2.7 - 5 Übersicht über die Sicherheitsabschaltung
2
(1) Sicherheitseinheit (hinter Abdeckung)
(2) Kondensatormodul
(3) Sicherheitsrelais
HINWEIS
Die Schutzhauben sind elektrisch und mechanisch verriegelt
Während des Betriebs sind die Schutzhauben verriegelt und können nicht geöffnet wer-
den.
Drücken Sie den Stopptaster. Die Schutzhauben lassen sich öffnen.
Siehe dazu Abschnitt 2.5 auf Seite 71.
(1)
(2)
(3)
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.7 Sicherheitseinrichtungen Ab Softwareversion SC 712.1 Ausgabe 05/2019
86
2
Sicherheitsabschaltung (Pos. 1 in Abb. 2.7 - 5, Seite 85) 2
Die Sicherheitsabschaltung (1) befindet sich in der Stromversorgungseinheit. Sie überwacht mit-
hilfe des Sicherheitsrelais (2) die NOT-HALT-Schaltungen und steuert die sicherheitsrelevanten
Ausgangsspannungen (2).
Es gibt drei Bedingungen, die zur Aktivierung der Sicherheitsabschaltung erfüllt sein müssen:
– Das Signal "Softwarefreigabe" bzw. "Control ON" muss erfolgt sein.
– Die NOT-HALT-Schleife muss geschlossen sein.
– Die Starttaste muss betätigt worden sein.
2.7.4 NOT-HALT-Schleifen und Meldekreis
2.7.4.1 Aufbau der NOT-HALT-Schleifen
Folgende Kontakte sind in Serie geschaltet und bilden die NOT-HALT-Schleife:
– Schließkontakte der zwei Schutzhaubenschalter
– Schließkontakte der beiden NOT-HALT-Taster
– Schließkontakte der zwei Wechseltische
2.7.4.2 Aufbau des Meldekreises
Folgende Module des Meldekreises werden einzeln abgefragt:
– Die Schutzschalter der Schutzhauben
– Die Meldekontakte des Wechseltisches
– Der NOT-HALT-Taster
Im betriebsbereiten Zustand des Automaten sind alle Meldekontakte geschlossen. Wenn bei-
spielsweise eine Schutzhaube angehoben wird, wird der jeweilige Meldekontakt geöffnet. Über
den CAN-Bus wird diese Zustandsänderung dem Steuerrechner signalisiert. An der Bediene-
roberfläche wird die entsprechende Fehlermeldung eingeblendet.
WARNUNG
Sicherheitshinweise über lebensgefährliche Spannungen!
Beachten Sie dazu auch die Sicherheitshinweise zu lebensgefährlichen Spannungen,
auch wenn der Automat ausgeschaltet ist! (Siehe Abschnitt 2.8.1
ab Seite 91).
