2 Betriebssicherheit Betriebsanleitung E by SIPLACE 2.7 Sicherheitseinrichtungen Ab Softwareversion SC 712.1 Ausgabe 05/2019 88 2 Abb. 2.7 - 6 NOT-HALT-Schleife für E by SIPLACE Starttaster gedrückt Nein Nein Ja Nein Nei…
Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.7 Sicherheitseinrichtungen
87
2.7.4.3 Funktionsbeschreibung der NOT-HALT-Schleifen
Für das Starten und für den Betrieb des Automaten müssen folgende Bedingungen erfüllt sein:
– Alle Wechseltische müssen angedockt und angeschlossen sein.
– Alle Schutzhauben müssen geschlossen sein.
– Die beiden NOT-HALT-Taster müssen entriegelt sein.
– Der Mindestbetriebsdruck muss erreicht sein.
– Die Softwarefreigabe ("Control ON") muss aktiviert sein, damit das Startsignal der
"Start"-Taste das Sicherheitsrelais und die Sicherheitseinrichtungen aktivieren kann.
Wird jetzt einer der Starttaster gedrückt, schaltet die Sicherheitsabschaltung (CSB) ein und
die Maschine ist betriebsbereit.
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.7 Sicherheitseinrichtungen Ab Softwareversion SC 712.1 Ausgabe 05/2019
88
2

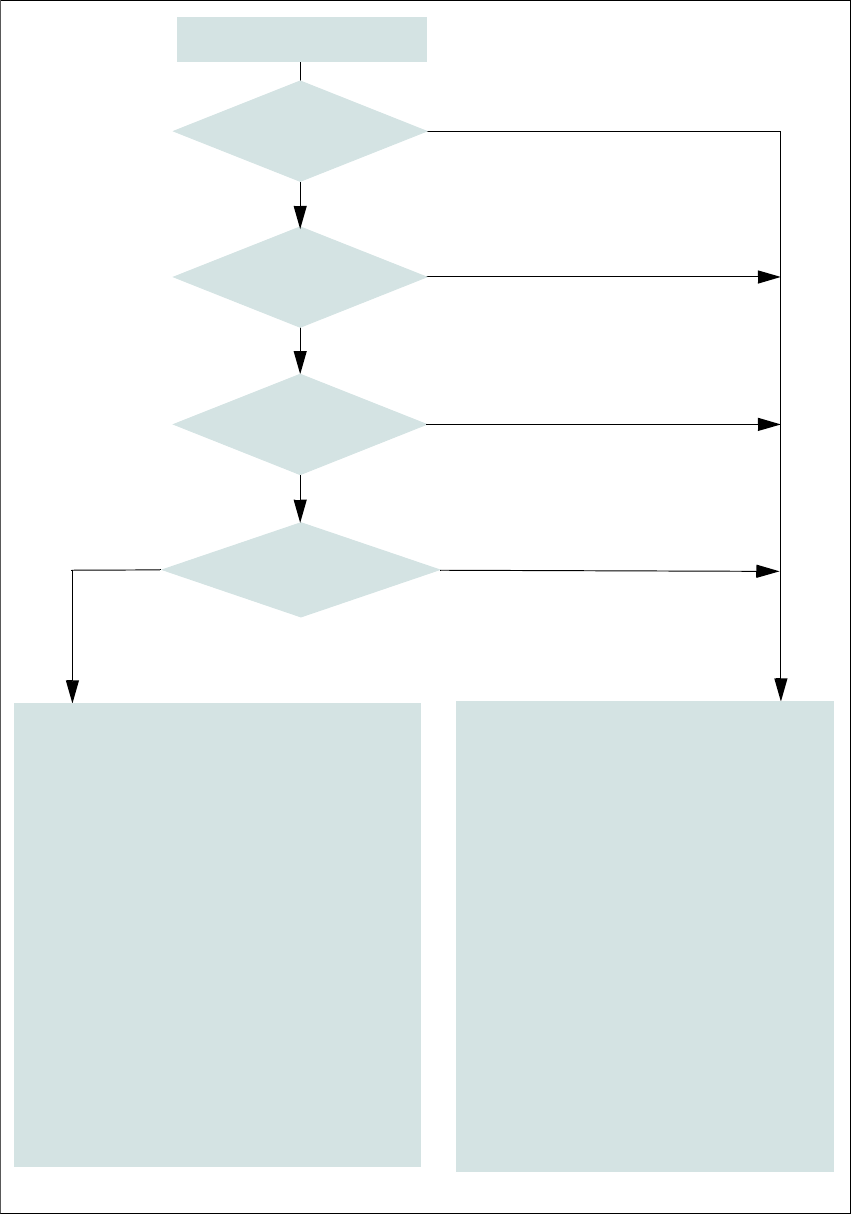

Abb. 2.7 - 6 NOT-HALT-Schleife für E by SIPLACE
Starttaster gedrückt
Nein
Nein
Ja
Nein
Nein
Ja
Ja
2
Aktiv
Sicherheitsabschaltung Nein
Spannung
Y-Achse 0 V-
X-Achse 0 V-
Sternachse 0 V-
DP-Achse 42 V-
Z-Achse (CP) 42 V-
Z-Achse (TH) 42 V-
Aktiv
LP-Transport Nein
Hubtisch Nein
LP-Klemmung Nein
Breitenverstellung Nein
Gurtschneideeinr. Nein
Wechseltisch-Einzug Ja
Ja
Druckluft min. 0,5 MPa
(5,0 bar)?
NOT-HALT-Taster
gedrückt?
- Schutzhaube geöffnet?
NOT-HALT-Schleife zum
Wechseltisch
unterbrochen?
2
Aktiv
Sicherheitsabschaltung Ja
Spannung
Y-Achse 300 V-
X-Achse 300 V-
Sternachse 160 V-
DP-Achse 42 V-
Z-Achse (CP) 42 V-
Z-Achse (TH) 160 V-
Aktiv
LP-Transport Ja
Hubtisch Ja
LP-Klemmung Ja
Breitenverstellung Ja
Gurtschneideeinr. Ja
Wechseltisch-Einzug Ja
Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.7 Sicherheitseinrichtungen
89
2.7.5 Eingreifschutz (Dummy Feeder E)
2.7.5.1 Eingreifschutz (Dummy Feeder E) an den Stellplätzen
Der Eingreifschutz ist zu verwenden, wenn zwischen den Zuführungen auf dem BE-Tisch ein
Spalt ist.
Setzen Sie den Eingreifschutz in die Spalte zwischen den Zuführungen ein.
Schieben Sie den Eingreifschutz ein, bis er die Anschlagschiene berührt und die Rückseite
parallel zu den anderen Zuführungen ist.
2

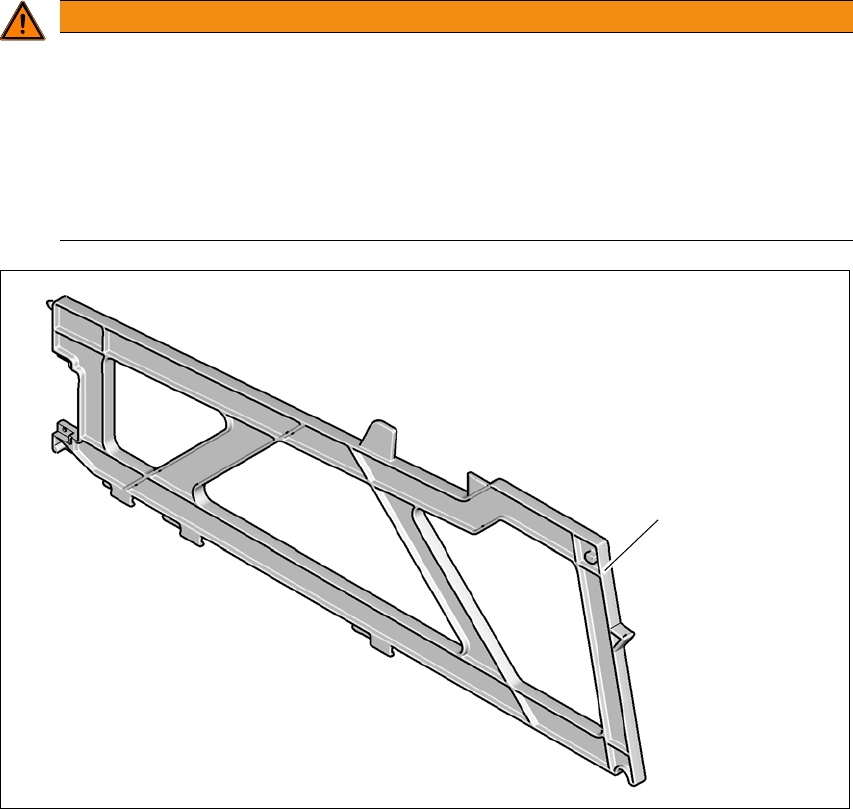

Abb. 2.7 - 7 Dummy Feeder E an Tisch-Stellplätzen
(1) Dummy Feeder E by SIPLACE, Artikel-Nr. 03113786-xx
WARNUNG
Betrieb
Betriebssicherheit durch Belegung jedes zweiten Stellplatzes!
Die Betriebssicherheit des festen Tisches oder des Wechseltisches im E by SIPLACE ist
dann gewährleistet, wenn zumindest jeder zweite freie Stellplatz mit einem Zuführmodul
oder einem Eingreifschutz (Dummy Feeder) belegt ist.
Sichern Sie auch bei Konfiguration von manuellen Tray-Trägern oder eines automa-
tischen Tray-Wechslers jeden zweiten freien Stellplatz mit einem Eingreifschutz
(Dummy Feeder).
(1)
