Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.8 Restspannungen und Entladezeiten im Automaten
93
2.8.1.2 Hauptschalter ausgeschaltet - Automat vom Netz abgeklemmt
Der Automat wird nicht mit Strom versorgt, abgesehen von geringen Restspannungen in der
Stromversorgungseinheit.
2.8.2 Restspannungen und Entladezeiten nach Drücken des NOT-HALT-Tasters
Wenn der NOT-HALT-Taster gedrückt oder der Automat ausgeschaltet wird, wird die 300 VDC-
Zwischenkreisspannung für die Portalachsen und 160 VDC-Zwischenkreisspannung für die Ster-
nachsen in sehr kurzer Zeit auf harmlose Restspannungen verringert.
2
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.9 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion SC 712.1 Ausgabe 05/2019
94
2.9 Sperren der Druckluftzufuhr und Druckabbau
Der Betriebsdruck des Automaten ist auf 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) fest eingestellt. Die
Lage der Drucklufteinheit zeigt Pos. 1 der Abb. 2.9 - 1, Seite 95 ). Die Druckluftversorgung zum
Automaten kann mit dem Absperrhahn unterbrochen werden (Pos. 2 in Abb. 2.9 - 1, Seite 95 ).
Entriegeln und öffnen Sie die Abdeckung.
Heben Sie die Abdeckung ab (siehe Abb. 2.9 - 1, Seite 95 ).
Drehen Sie den Hebel des Absperrhahns (Pos. 5 der Abb. 2.9 - 1, Seite 95) von der vertikalen
in die horizontale Stellung.
Beobachten Sie das Betriebsdruckmanometer (Pos. 2+3 in Abb. 2.9 - 1, Seite 95 ). Bei ein-
geschaltetem Automaten baut sich der Druck innerhalb 1 Minute auf 0 MPa (0 bar) ab.
2
VORSICHT
Unterbrechung der Druckluftzufuhr!
Unterbrechen Sie bei eingeschalteter Maschine die Druckluftzufuhr mit dem Absperr-
hahn maximal 30 Minuten.
Wenn Sie das Druckluftsystem längere Zeit abschalten müssen, um Instandhal-
tungs- oder Servicearbeiten durchzuführen, müssen Sie den Automaten am Haupt-
schalter ausschalten und von der Spannungsversorgung trennen.
Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.9 Sperren der Druckluftzufuhr und Druckabbau
95
2

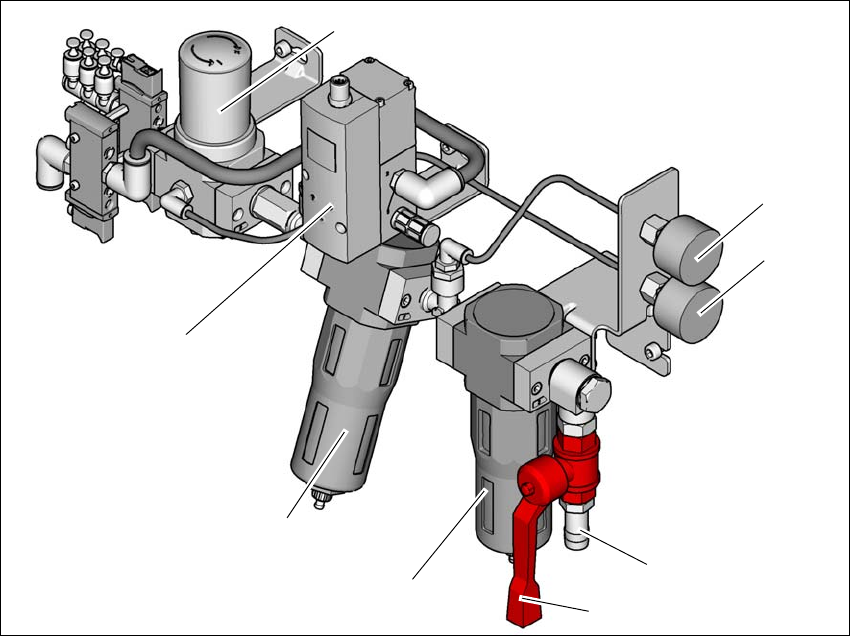

Abb. 2.9 - 1 Drucklufteinheit am Automaten
(1) Regler zur Bereitstellung einer geregelten Luftquelle zur Gurtschneideeinrichtung, zu Pipet-
tenwechsler und BE-Tisch
(2) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer zeigt den Druck des Reglers (Pos.1),
Zieldruck: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(4) Druckluftanschluss
(5) Absperrhahn in Stellung "AUF"
(6) Primärfeinfilter mit 5 um Filterelement zur Erreichung der Ausgabeluftqualität
ISO8573-1:2010 [2:7:3]
(7) Sekondärkarbonfilter zur Erreichung der Ausgabeluftqualität ISO8573-1:2010 [1:4:1]
(8) Proportionalventil: Eingang (0,0 - 1,0 MPa, 0 - 10,0 bar) und Ausgang (0,46 - 0,5 MPa, 4,6 -
5,0 bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
