Betriebsanleitung E by SIPLACE 2 Betriebssicherheit Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.10 Verriegeln des Automaten und Anbringen von Warnschildern 97 2.10.2 Beschreibung Halten Sie sich immer an d ie nachstehe…
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.10 Verriegeln des Automaten und Anbringen von Warnschildern Ab Softwareversion SC 712.1 Ausgabe 05/2019
96
2
2.9.1 Druckluftverhältnisse im Automaten nach Abschalten des Hauptschalters
Bei Abschalten des Hauptschalters (Pos. 1 in Abb. 2.8 - 1, Seite 91) oder Ausfall der Netzversor-
gung des Automaten wird das elektrisch gesteuerte Hauptventil der Drucklufteinheit (Pos. 1 in
Abb. 2.9 - 1, Seite 95 ) geschlossen.
2.10 Verriegeln des Automaten und Anbringen von Warnschil-
dern
2.10.1 Aufgabe und Zweck
Vor dem Durchführen von Instandhaltungs- oder Servicearbeiten muss ein Verfahren zum Verrie-
geln und Anbringen von Warnschildern befolgt werden. Wenn Sie sich strikt an die nachstehend
beschriebene Vorgehensweise halten, ist eine Verletzungsgefahr für Mitarbeiter ausgeschlossen.
2
WARNUNG
Verletzungsgefahr!
Verletzungsgefahr durch Druckluftleitungen, die unter Druck stehen.
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
HINWEIS
Mindestanforderungen
Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verrie-
geln bzw. Anbringen von Warnschildern am Automaten bei Instandhaltungs- oder Servi-
cearbeiten gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die
Arbeit sicher zu beenden, können von der Arbeitssicherheit, dem Sicherheitsbeauftrag-
ten, dem Sicherheitskommittee und der Gesundheitsabteilung spezifiziert werden.
Betriebsanleitung E by SIPLACE 2 Betriebssicherheit
Ab Softwareversion SC 712.1 Ausgabe 05/2019 2.10 Verriegeln des Automaten und Anbringen von Warnschildern
97
2.10.2 Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie
im Automaten freischalten, regeln oder freisetzen wollen.
Unterrichten Sie darüber alle betroffenen Mitarbeiter.
Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die normalen Ab-
schaltverfahren durch:
– Drücken Sie den Stopptaster.
– Fahren Sie den Steuerrechner herunter.
– Schalten Sie den Automaten am Hauptschalter aus.
Trennen Sie den Automaten von all seinen Energiequellen:
– Unterbrechen Sie die Druckluftzuführung.
– Unterbrechen Sie die Netzversorgung
Verriegeln Sie die Anlagen.
– Bringen Sie überall ein Schloss an, wo dies möglich ist (z.B. am Hauptschalter).
2 Betriebssicherheit Betriebsanleitung E by SIPLACE
2.10 Verriegeln des Automaten und Anbringen von Warnschildern Ab Softwareversion SC 712.1 Ausgabe 05/2019
98
2

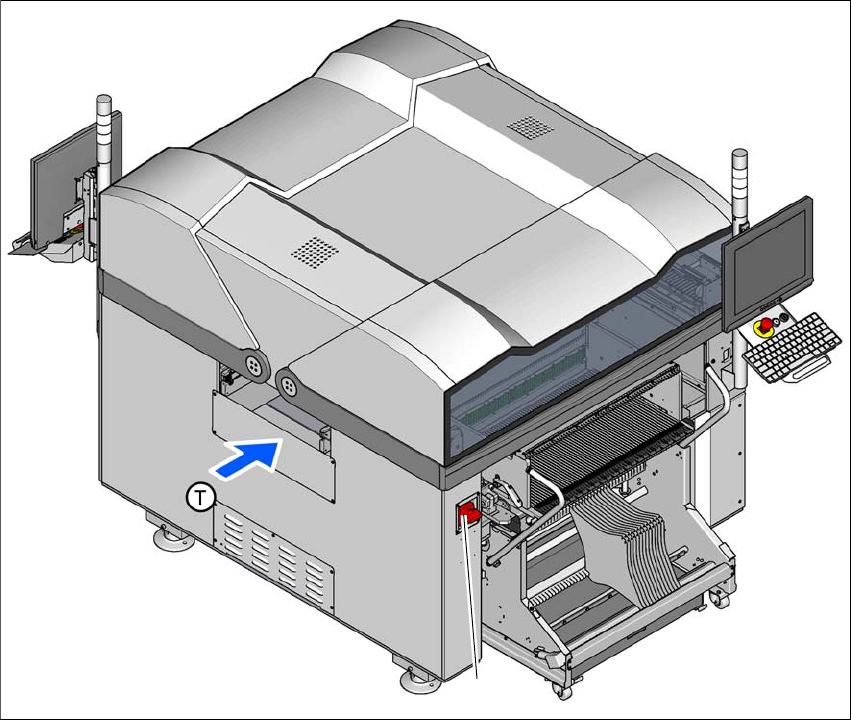

Abb. 2.10 - 1 Position des Hauptschalters
2
(1) Hauptschalter
Alternativ: Anbringen von Warnschildern
Ist es möglich, die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt wer-
den. Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss an-
gebracht werden kann. In diesen Fällen müssen Warnschilder an den freigeschalteten
Maschinen angebracht werden, um die Mitarbeiter davon zu unterrichten, dass die Maschine
zu Servicezwecken freigeschaltet worden ist. Das Schild muss sicher befestigt werden, es
muss von allen Seiten einsehbar sein und darf nur von demjenigen entfernt werden, der es
angebracht hat. 2
(1)
