NPM-D3A 2021.0219
- 14 -

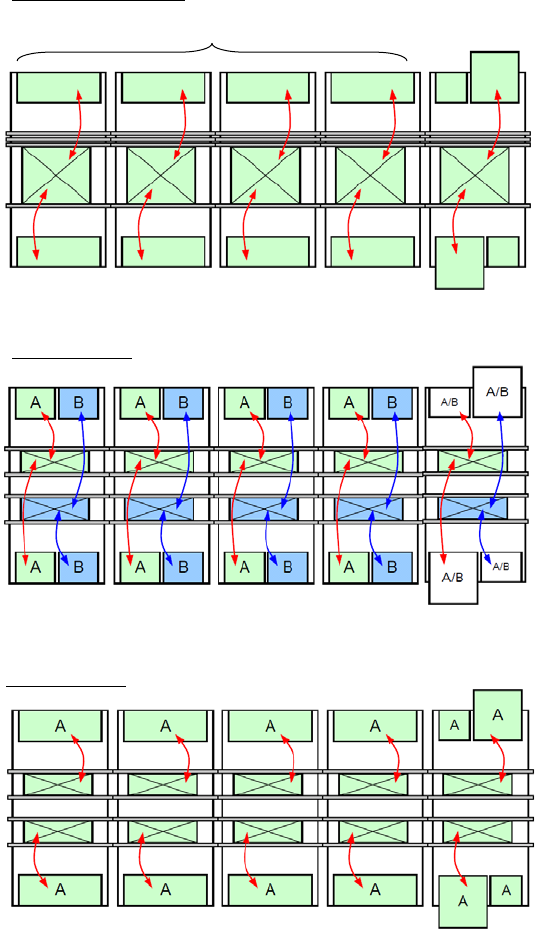

NPM-D3A 通过实装模式的组合，可以对应客户的多样化生产形态。
以下是与 NPM-TT 连接的例子。
■ 大型基板实装生产线
交替实装模式(单轨)
・对应不可进行双轨传送的大型基板。
■ 高效率实装生产线
交替实装模式
・将基板传送损失减少到最低。
・
配置最少数量供料器来实现高效率生产。
■ 最高速实装生产线
独立实装模式
・实现同一基板的最高速实装。
NPM-TT
NPM-TT
NPM-TT
NPM-D3A
NPM-D3A 2021.0219
- 15 -

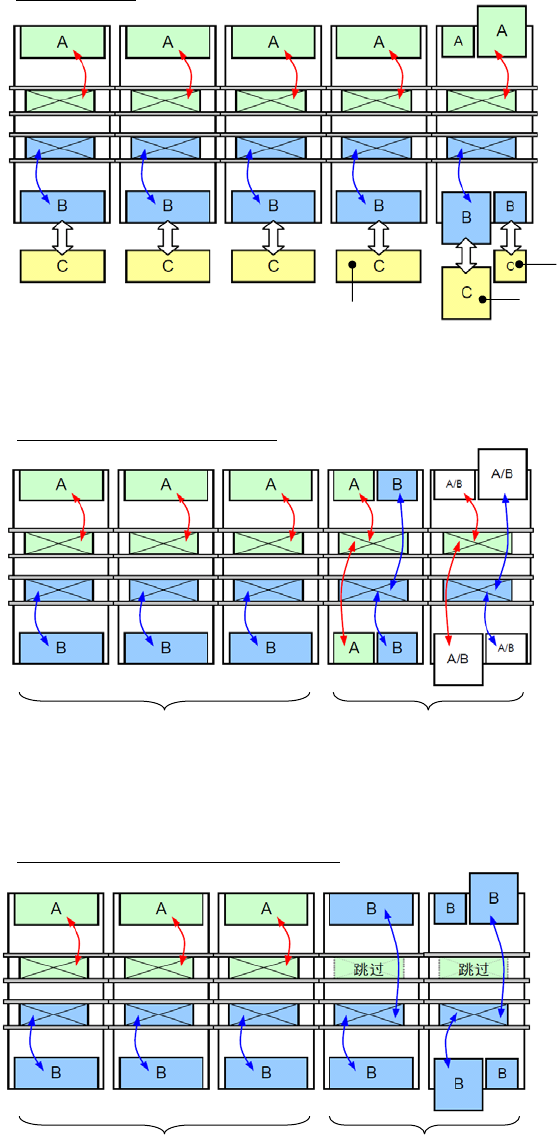

■ 无需停机的机种切换生产线
独立实装模式
・在一侧的轨道进行生产的同时、在另一侧轨道可以进行机种
切换。
※
(独立机种切换)
※ 不可进行打开安全盖的操作(手动更换支撑销等)。
■ 高速、高效率实装生产线
独立实装模式＋交替实装模式
・这是利用独立实装和交替实装的优点而组成的生产线构成。
・
芯片元件可以进行更高速实装、异型元件和托盘元件可以进
行更高效率的实装。
■ 不平衡的基板实装生产线
独立实装模式＋交替(前/后)实装模式
・前侧轨道和后侧轨道的生产不能保持平衡的情况时、可以按
照左图进行对应。
例) 基板 A: 实装点数 300 点(只有芯片元件)
基板 B: 实装点数 600 点(芯片元件＋异型元件)
独立实装 交替实装
独立实装 交替(前)实装
交换台车
NPM-TT
托盘箱或者交换台车
编带供料器
NPM-TT
NPM-TT
NPM-D3A 2021.0219
- 16 -

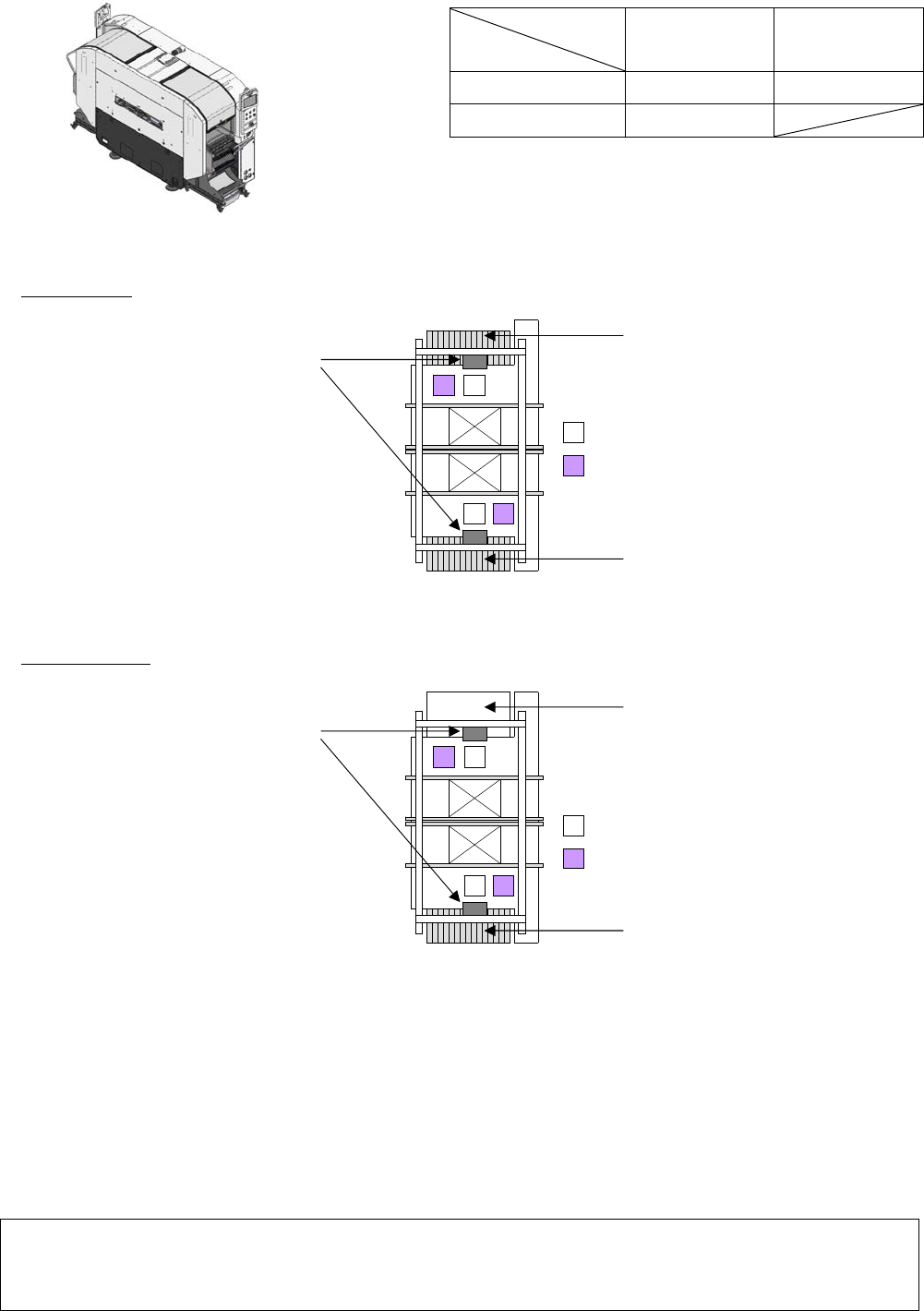

4. 机器构成
■ 贴装规格
・ 交换台车规格
(在后侧不可安装托盘供料器)
・ 托盘供料器规格 (在后侧可安装托盘供料器或者交换台车
※
3
)
※1 后侧是托盘供料器时，轻量 16 吸嘴贴装头 V3 不能对应。
※2 不可前后都选「无工作头」。
※3 使用交换台车时，需要交换台车切换单元(选购件)。
■ 数据编制
所有数据编制是在数据编制系统 NPM-DGS 进行。(NPM-DGS 是其他产品)
NPM-DGS 用的硬件，请客户准备。
∗∗ Remarks ∗∗
• 在特殊规格时，有时会出现不适合 CE 标记规格的情况。
• 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
后
侧
前
侧
贴装头
No Head
(
无工作头
)
贴装头
NM-EJM6E NM-EJM6E
No Head(
无工作头
)
NM-EJM6E
供给部
:
后侧
・托盘供料器
・交换台车
※
3
・安全盖
(
托盘供料器规格
)
・安全盖
(
交换台车规格
)
供给部
:
前侧
・交换台车
・安全盖
供给部
:
后侧
・交换台车
・安全盖
(
交换台车规格
)
供给部
:
前侧
・交换台车
・安全盖
贴装头: 前侧/后侧
・轻量 16 吸嘴贴装头 V3
・轻量 8 吸嘴贴装头
・2 吸嘴贴装头
・无工作头
※
2
贴装头: 前侧/后侧
・轻量 16 吸嘴贴装头 V3
※
1
・轻量 8 吸嘴贴装头
・2 吸嘴贴装头
・无工作头
※
2
:
多功能识别照相机
:
吸嘴交换器
:
多功能识别照相机
:
吸嘴交换器
