■ 智能杆式供料器
杆式供料器是能够通过振动进行元件供给的供料器。
智能杆式供料器，在以往机器的优点上，加上能对应通用性广
※
1
，交货期短
※
2
，无需维护
※
3
，提高了大型元件的
对应力。(对应只限轻量 8 吸嘴贴装头,2 吸嘴贴装头)
※1 可以对应SOP，SOJ，PLCC 以外连接器等异形元件。
※2 通过杆前端缺口的供给方式(如下参照)时，元件马上可以供给。
※3 除了清扫灰尘等以外，无需进行特别的维护。

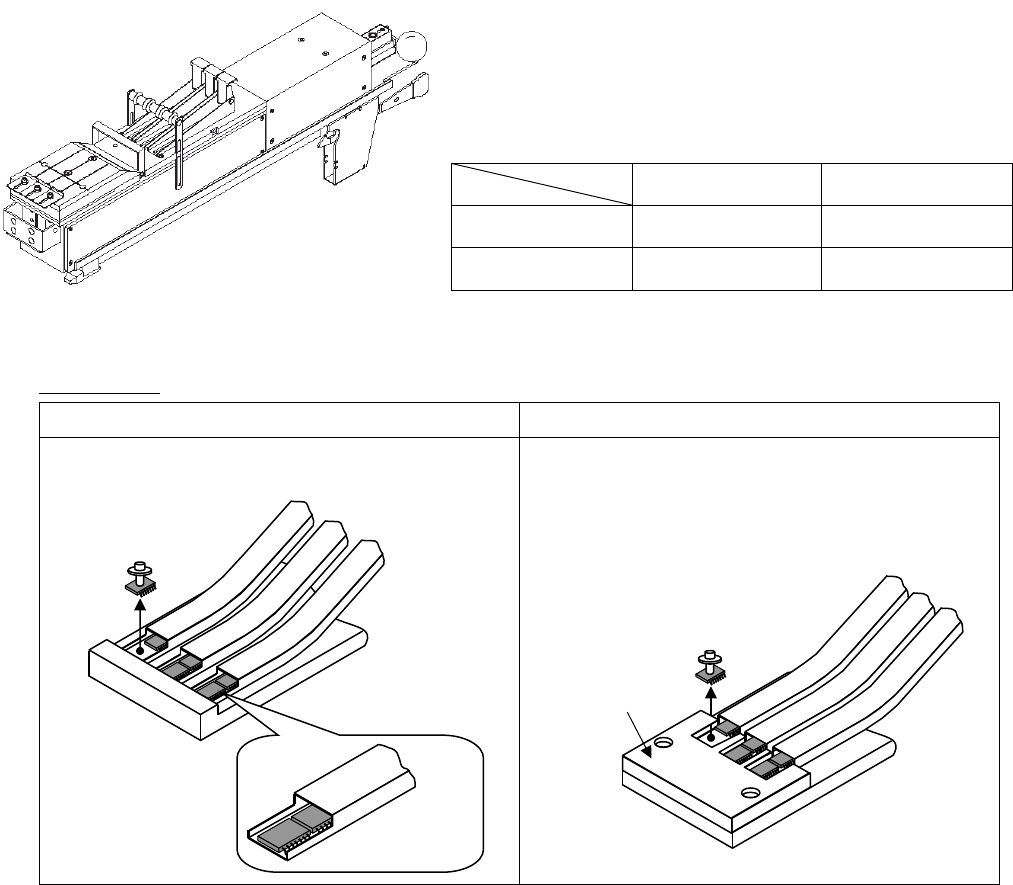

元件供给方法
通过杆前端缺口的供给方法 通过芯片槽区块的供给方法(选购件)
把杆置水平状态，内部元件在水平安定的情况下，切割杆前
端从杆内部直接吸附元件。
把杆置水平状态，内部元件不在水平安定的情况下，设置使
元件保持水平安定的区块(称为: 芯片槽区块)，从芯片槽区
块上吸附元件。
按照使用元件的尺寸芯片槽区块另外个别制作。
另外，一般的公开芯片槽区块的设计方法，能够让客户制作。
单式
杆状供料器
3站
杆状供料器
安装间距
42 mm 84 mm
最多安装供料器站数 16 站 8 站
从杆内部直接
PICK UP
切割前端部
芯片槽区块
从芯片槽区块上
PICK UP
NPM-D3A 2021.0219
- 30 -
对应元件
标
准
特
殊
SOP
，
SOJ
，
PLCC
(
单位
: mm)
标准对应的元件种类，尺寸范围以外，根据元件以及杆形状，
如下所示的尺寸范围也有能够对应的情况。
在使用前，经过实际的元件传送确认供给状态，或请与本公
司联络。
(
单位
: mm)
对应杆
(
单位
: mm)
搭载杆的数量
通过杆前端缺口的供给方法
通过芯片槽区块的供给方法
可搭载杆的数量按照表
1
。
可搭载杆的数量按照表
1
，表
2
中，以少为正。
表
1
表
2
※ 在 3 站杆状供料器上搭载多数的杆时、原则上只限于同一品种。
也能对应不同品种，但，杆的形状和尺寸会受限制。详细请与本公司联络。
杆宽度
Ws (mm)
能搭载杆数量
元件宽度
W (mm)
能搭载杆数量
单式杆状供料器 Ws ≦ 34 1
单式杆状供料器 W ≦ 31 1
3 站杆状供料器
Ws ≦ 19
3
3 站杆状供料器
W ≦ 16
3
19 ＜ Ws ≦ 28
2
16 ＜ W ≦ 25
2
28 ＜ Ws ≦ 34 1
25 ＜ W ≦ 31 1
WLH
Min
892.5
Max
31 31 6
WLH
Min
---
Max
31 60 25
Ws Ls Hs
Min
- 300 -
Max
34 600 28
SOP
L W
H
L
W
W
L
W
L
SOJ PLCC
连接器
H
H
H
Ws
Hs
Ls
Ws
Hs
Ws
Hs
Ws
Hs
NPM-D3A 2021.0219
- 31 -
■ 堆叠杆状供料器
堆叠杆状供料器分为 S 类型和 L 类型 2 种类。可以根据杆和元件的大小进行调整，是拥有独特调整机构的高通
用性供料器。
并且、加上通常型、根据对应元件校正的类型还有 2 种。
因此、根据上述 2 种规格的组合、合计可以在 4 个种类里进行选择。
供料器种
类
类型 传送间距
最多
安装数量
※1
元件尺寸
元件质量
最大
元件包装尺寸
堆叠
杆状供料器
※2
S
标准
无层
(可调整式)
6 个
W 4mm
～
20mm
L 5mm
～
70 mm
H 2.5mm
～20mm
2k
g
(堆叠部
套组元件总
质量)
杆长度
380 mm
～
700 mm
杆宽
8
～24mm
杆高度
10
～29mm
追踪规格
L
标准
6 个
W 4mm
～
60mm
L 5mm
～
70 mm
H 12mm
～
30 mm
杆宽
8
～64mm
杆高度
21
～39 mm
追踪规格
※1 前后侧是交换台车(托盘安装的情况除外)
※2 根据元件尺寸和形状，可能需要导轨、推杆或在一些部分作出特殊对应。
这将会归类成特殊规格。
对于引脚线从元件主体的侧面突出的元件、在主体下面或侧面突起的元件，请另行商洽。
另外，在杆内推入元件时，无法应对元件重叠的状态。
※ 从元件侧面到杆侧面的尺寸，
对于两侧都是 3 mm 以上的元件，
需特殊对应，
请另行商谈。
※ 使用堆叠杆状供料器时，需要「供料器用空气供给单元」。
※根据杆的规格，将供料器的元件传送部和杆部的宽度和高度设计成可调整的状
态，从而提高通用性。
因此，根据元件及杆的形状，有时在标准调整范围内午饭完全应对，所以有时需要
专门定制。对于使用的元件及杆，建议提前确认。
※不推荐每天进行机种切换。推荐各元件的堆叠杆状供料器的离线作业。
※堆叠部的高度，为 216 毫米+ H（ H：高度）
时的最大可安装杆数如下。
S 22 个（在最小杆高度 10mm 时）
L 11 个（在最小杆高度 21mm 时）
※在追踪规格里，是根据杆一根一根的个别对照和补给的个别匹配，还是一组整
体的进行对照和补给的集团匹配，可以通过设备的参数进行选择
使用个别匹配的情况下，杆最多可搭载的数量是 4 个。
※杆内的元件容纳数是，将杆水平放置，从后方按压时
在 10 N 以下被挤压的数量便为存储数。
※堆叠杆状供料器是，
只有在台车设置在设备上的状态时，可以进行在台车上的装卸。
符合下列条件的操作是不可的。
1.安装在台车上的状态时，从设备上装卸台车。
2.载在台车上进行搬运。
3.在台车上进行保管。
两
侧
都是 3mm
以上时，需要特
殊对应。
