NPM-D3A 2021.0219
- 34 -

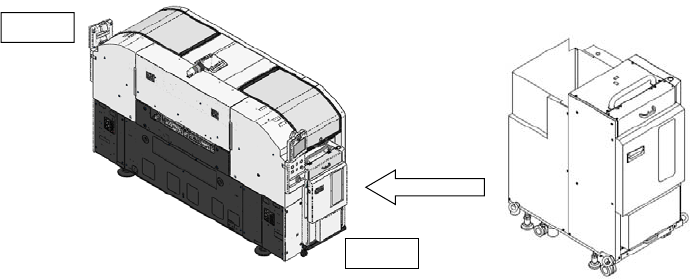

■ 托盘供料器
如果 NPM-D3A 主体是托盘供料器规格，可以连接在后侧。
在前侧不可连接。
对象贴装头: 轻量 8 吸嘴贴装头、2 吸嘴贴装头
前侧
后侧
NPM-D3A 2021.0219
- 35 -

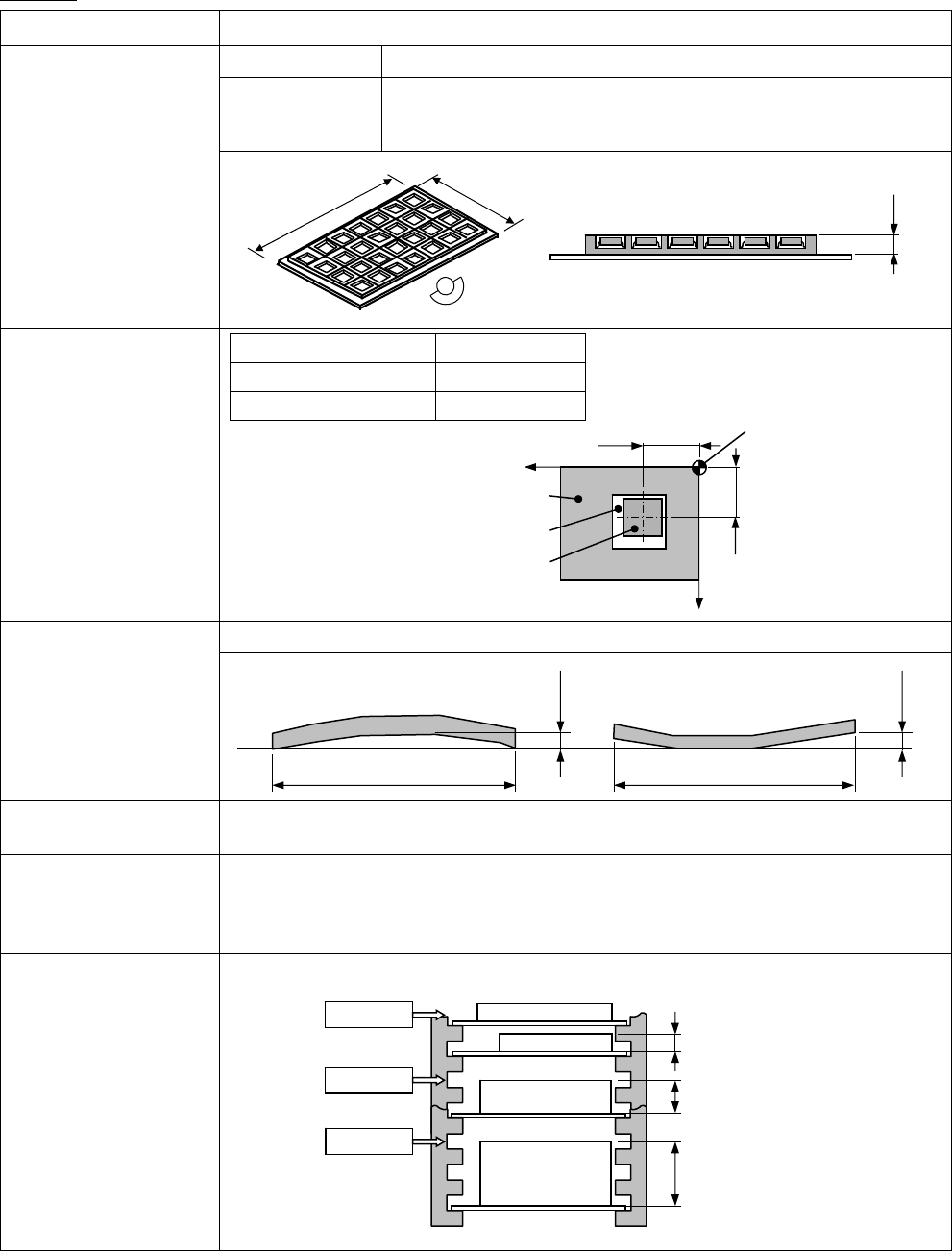

托盘条件
项 目 规 格
托盘尺寸
托盘尺寸
L 85 × W 100 mm ~ L 230 × W 335 mm
托盘高度
2 mm ~ 56 mm (2
吸嘴贴装头
)
2 mm ~ 17 mm (
轻量
8
吸嘴贴装头
)
※当托盘超过 30mm 时，无法使用托盘补给部。
元件位置误差
元件吸附面
位置误差
10 × 10 mm
未满
±1.0 mm 以下
10 × 10 mm
以上
±1.5 mm 以下
※
元件吸附面必须平坦。
容许弯曲
(
间隙
)
弯曲
(
间隙
): Max. 0.5 mm
种类
必须是具有充分强度和尺寸精度的射出成形品的托盘。
上述以外时请另行商洽。
重量
托盘重量
: 1 k
g以下
托盘
+
元件
= Max. 1 k
g
/ 1
托盘板
(
托盘板的重量除外
)
托盘箱总重量
: 20 k
g以下
托盘箱
+
托盘板
+
托盘
+
元件
= Max. 20 k
g
/1
托盘箱
托盘板插入限制
各托盘板间，按照间隙
4mm
以上打开，确定并配置占用槽。
W
L
元件中心的坐标
(X, Y) = (Xw, Yw)
Yw +
位置误差
Y
X
托盘
凹处
元件
托盘
Max. 335 mm
间隙
Max. 335 mm
托盘
超过
26 mm
,
41 mm
以内
超过
11 mm
,
26 mm
以内
11 mm
以下
不可插入
不可插入
可插入
间隙
Xw +
位置误差
托盘安装基准点
(
托盘原点
)
托盘高度
（配置示例）
NPM-D3A 2021.0219
- 36 -

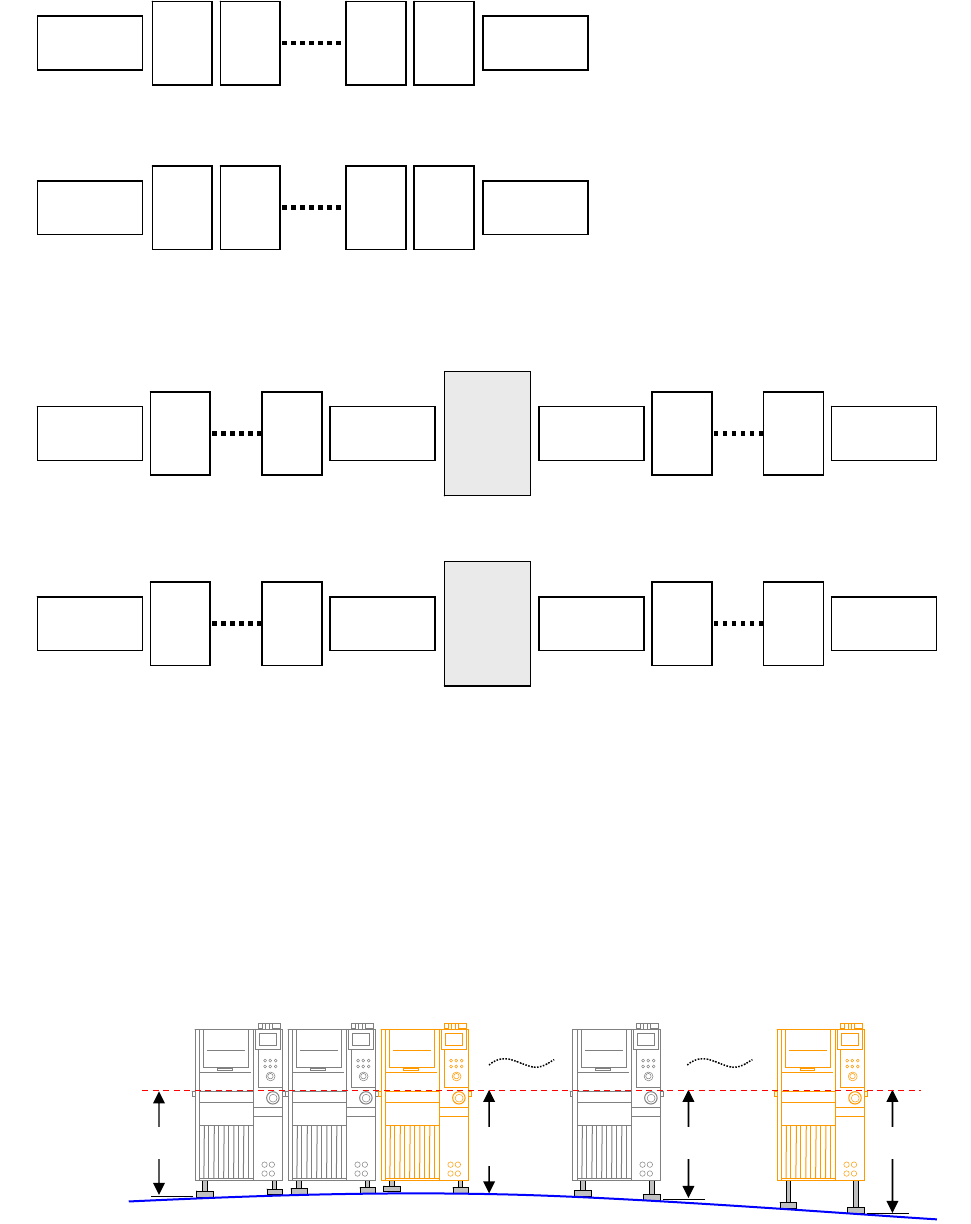

4.4 生产线构成
■ 生产线构成例子
NPM-D3A 的生产线构成以及传送带(N-CONL, R)的配置如下。
为了确保传送开口部的安全，在生产线最前段以及最后端的 NPM-D3A 需要传送带。
1. 只有 NPM-D3 的生产线构成
1.1 连接数量在 15 台以下时
1.2 连接数量在 16 台以上，30 台以下时
2. 有 NPM-D3A/ D3/ D2/ D 以外设备时的生产线构成
※
与 NPM- D3A/ D3/ D2/ D 以外的设备邻接处，也必须选择传送带。
2.1 连接数量在 15 台以下时
2.2 连接数量在 16 台以上，30 台以下时
※ 此生产线构成是例子。客户的生产线构成，根据 NPM-D3A 以外的设备配置不同而异。
详细请与本公司联络。
※ 与 NPM-W2/ W/ W2S 连接时, 需要在设备之间设置移动台。与 NPM (NM-EJM9B 系列) 不可连接。
※1 在生产线左端的 N-CONL，需要选购件的 FA 电脑和 HUB & 电源单元。
※2 连接 16 台以上 NPM-D3A/ D3/ D2/ D 的情况时，在生产线右端的 N-CONR，需要选购件的 HUB & 电源单元。
■ 有关基板传送高度
NPM-D3A 的标准基板传送高度是 900 mm ~ 920 mm。
根据客户工厂的地面状态，生产线的基板传送高度如下图可能会有变化。
下图#3, #18，交换台车会有不能正常连接的可能性。
一条生产线中所有的 NPM-D3A 的基板传送高度如果有不是 900 mm ~ 920 mm 的情况，请事先联络。
900 mm
基板传送高度
#10
#1 #2 #3 #18
885 mm
920 mm
地面
不可连接
940 mm
不可连接
可连接 可连接
NPM
-D3A
#1
NPM
-D3A
#2
NPM
-D3A
#14
NPM
-D3A
#15
N-CONL
※
1
N-CONR
NPM
-D3A
#1
NPM
-D3A
#2
NPM
-D3A
#29
NPM
-D3A
#30
N-CONL
※
1
N-CONR
※
2
NPM
-D3A
#1
NPM
-D3A
#7
N-CONL
※
1
N-CONR
NPM-D3A/
D3/ D2/ D
以外
NPM
-D3A
#8
NPM
-D3A
#15
N-CONL
N-CONR
NPM
-D3A
#1
NPM
-D3A
#15
N-CONL
※
1
N-CONR
NPM-D3A/
D3/ D2/ D
以外
NPM
-D3A
#16
NPM
-D3A
#30
N-CONL
N-CONR
※
2
