NPM-D3A 2021.0219 - 39 - ■ NPM-D3A 生产线连接例子 请客户准备 FA 电脑以及 HU B 的情况时，也同时 需要准备 LAN 电缆。 请根据 NPM-D 3A 的连接 数量，进行相应准备。 HUB 和 LAN 电缆基本规格 规格 IEEE802.3 基准 数据传送率 10BASE-T/ 100BASE-T X/ 1000BASE-T (Auto - Negotiation) 推荐型号 非托管 HUB: …
NPM-D3A 2021.0219
- 38 -
品质信息显示系统
把有关品质信息(使用的供料器位置、识别补正值、元件数据等)按基板单位、实装点单位进行表示，可以把握变换点和分析不
良因素。
主要功能:
保持和统计 1 个星期的品质信息
将品质信息显示在 LWS
※ 请客户准备电脑。与 NPM-DGS 不可共有。
NPM-D3A 系统软件 DVD-ROM 包括本软件。
品质信息显示系统的操作环境
・ 硬件规格
项 目 规 格 类别
主体 IBM PC/AT 兼容机 (强烈推荐台式 PC。)
必须
CPU 与 Intel
®
Core
TM
2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列 I/O IBM 完全兼容品
显卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器 4 GB 以上
HDD
应有 500 GB 以上可用空间 (NTFS 文件系统)
光驱
DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
鼠标 OS 标准支援品
监视器 SXGA 对应
网卡 100/1000BASE-T 用网卡
无停电电源装置 (UPS)
OS 标准支援品 推荐
・ 软件规格
项 目 规 格 类别
OS
Microsoft
®
Windows
®
10 Pro (32 bit/ 64 bit 版)
必须
Support language 中文、英文、日文
Framework Microsoft
®
.Net Framework 3.5
病毒检查 Virus Buster™ 程序版本 7.0 推荐
Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
Intel
，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
Virus Buster
是 Trend Micro 公司的注册商标或者商标。
LWS

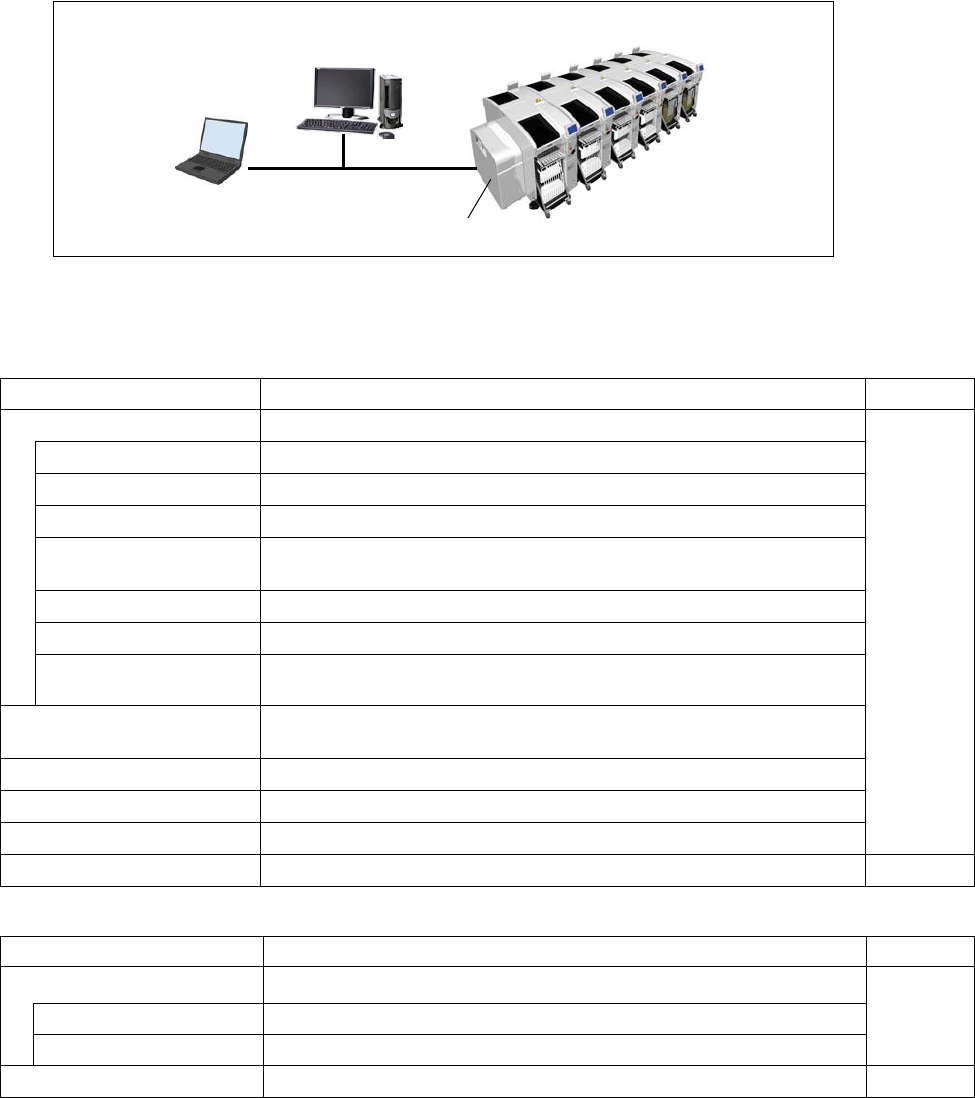

系统构成例子
品质信息显示系统
※
LNB(FA
电脑
)
显示画面
NPM-D3A 2021.0219
- 39 -

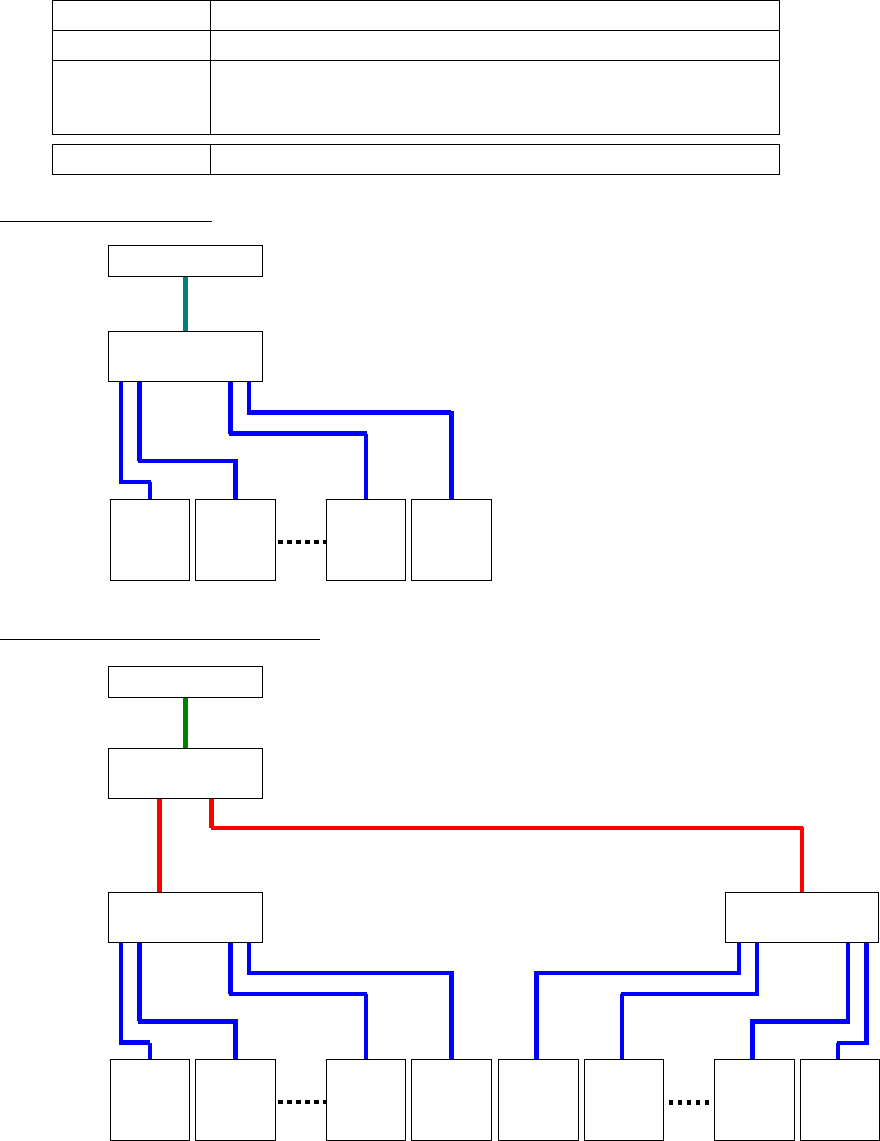

■ NPM-D3A 生产线连接例子
请客户准备 FA 电脑以及 HUB 的情况时，也同时需要准备 LAN 电缆。
请根据 NPM-D3A 的连接数量，进行相应准备。
HUB 和 LAN 电缆基本规格
规格 IEEE802.3 基准
数据传送率 10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto-Negotiation)
推荐型号 非托管 HUB: DGS-1016D (D-Link 制)
托管 HUB: DGS-3200-10 (D-Link 制)
※
※ 连接 16 台以上 NPM-D3A 时需要此单元。
LAN 电缆 Enhanced category 5 以上的 UTP 电缆
连接数量在 15 台以下时
LAN 电缆①: FA 电脑和非托管 HUB 连接用
LAN 电缆②: 非托管 HUB 和 NPM-D3A 连接用
连接数量在 16 台以上，30 台以下时
LAN 电缆①: FA 电脑和非托管 HUB 连接用
LAN 电缆②: 托管 HUB 和非托管 HUB 连接用
LAN 电缆③: 非托管 HUB 和 NPM-D3A 连接用
所准备的 FA 电脑以及 HUB，请设置在任意场所。
不可设置在 N-CONL。
将 FA 电脑
※
设置在 N-CONL 的情况时，需要 HUB & 电源单元(选购件)。
※ 请准备本公司推荐的电脑。
FA 电脑
NPM-
D3A
#1
NPM-
D3A
#2
NPM-
D3A
#14
NPM-
D3A
#15
非托管 HUB
LAN①
LAN②
FA 电脑
NPM-
D3A
#1
NPM-
D3A
#2
NPM-
D3A
#14
NPM-
D3A
#15
非托管 HUB
LAN①
LAN③
NPM-
D3A
#16
NPM-
D3A
#17
NPM-
D3A
#29
NPM-
D3A
#30
非托管 HUB
LAN③
托管 HUB
LAN②
LAN②
NPM-D3A 2021.0219
- 40 -

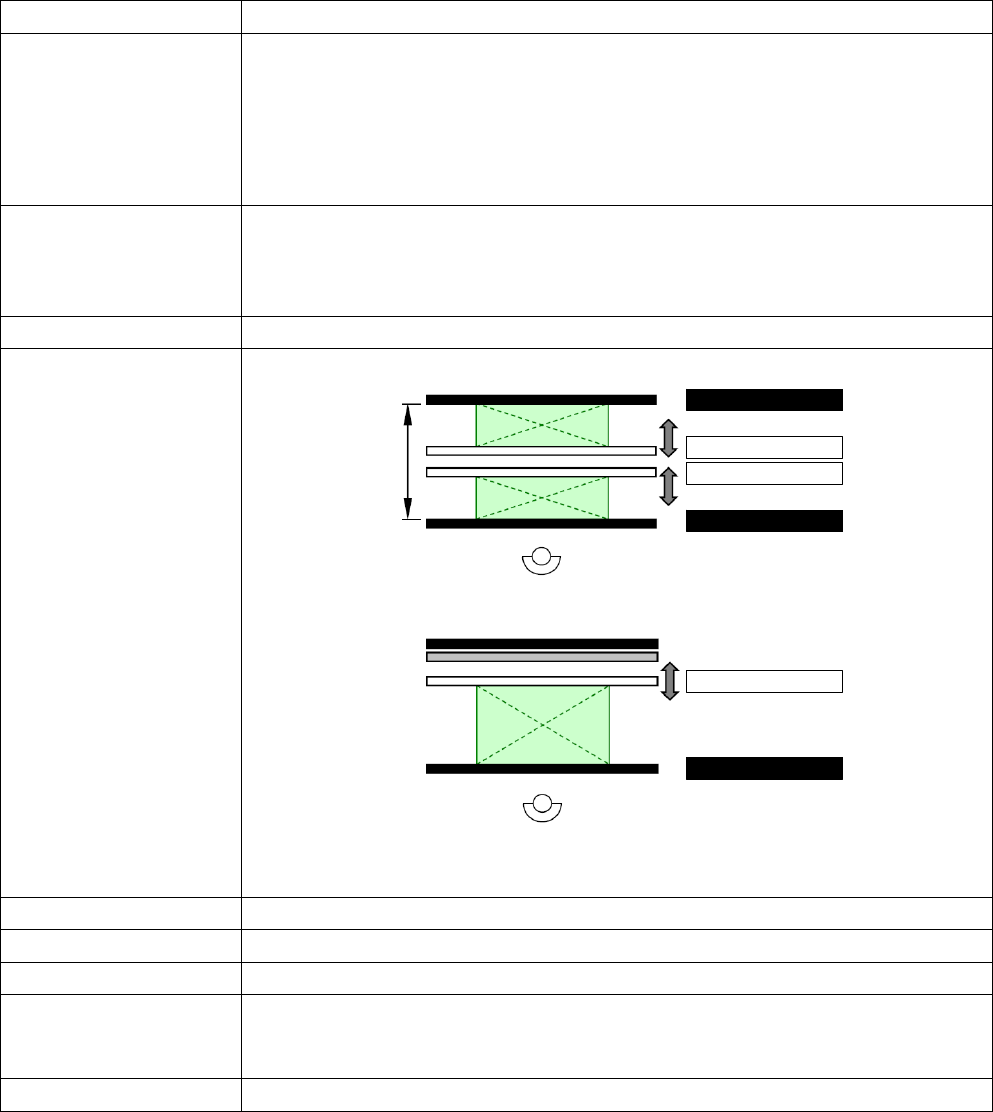

■ 传送带(N-CONL, N-CONR)基本规格
项 目 内 容
电源 由 NPM-D3A 供给
※
※ 如果选择 HUB & 电源单元(选购件)，需要以下电源。
・ 额定电源 单相, AC 100 V ~ 240 V
・ 频率 50/ 60 Hz
・ 额定容量 320 VA : N-CONL (NM-EJK3B)
40 VA : N-CONR (NM-EJK4B)
对象基板 ・ 基板尺寸 双轨模式: 50 × 50 mm ~ 510 × 300 mm
单轨模式: 50 × 50 mm ~ 510 × 590 mm
・ 基板厚度 0.3 mm ~ 8.0 mm
・ 基板重量 1.5 kg以下(实装后的状态，包括载体重量)
流向 左→右，左←右 (选择规格)
基准 双轨模式
前侧
686 mm
基准轨道
可动轨道
可动轨道
基准轨道
单轨模式
※
1
前侧
可动轨道
基准轨道
※1 后基准是反转设备进行对应。
※ 与 NPM-W2/ W 以及 NPM (NM-EJM9B 系列) 不可连接。
基板传送高度
900 mm
外形尺寸
W 450 × D 1 360 × H 1 042 mm
重量
150 k
g
环境条件 ・ 温度 10 °C ~ 35 °C
・ 湿度 25 %RH ~ 75 %RH (但是无结露)
・ 高度 海拔 1 000 m 以下
涂饰颜色 白色: W-13 (G50)
+70
-20
