NPM-D3A 2021.0219 - 58 - 5.2 自动切换机种 支援切换作业 ( 生产数据的切换、 轨道宽度的切换 ) ， 切换品种将作业损失控制到最低限。 根据用户的运用情况，可 以从「外部安装扫描器读取型」、「 贴装头读取型」、「计划表读取型」的 3 种类 中进行选择。 ■ 系统构成图 外部安装扫描器读取型 贴装头读取型 计划表读取型 安装在 N-CONL 前连接的传送带。 头部相机 计划表 有线扫描器 LWS 设定画面 N…
NPM-D3A 2021.0219
- 57 -

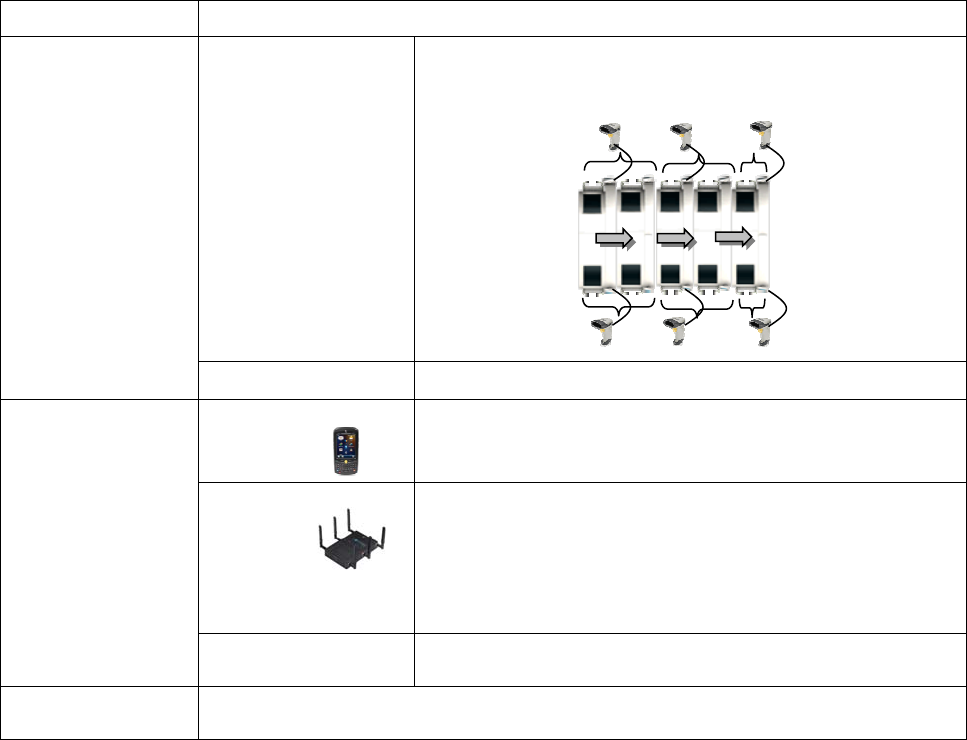

■ 基本构成
项 目 内 容
有线扫描器 有线扫描器主体
读取条形码的装置。使用 1 个扫描器可以在 2 个工作台操作。
扫描器所需数量是，推荐在前侧、后侧都是跳过一个工作台设置。
请根据用户的生产线构成进行购买。
扫描器放置台
放置扫描器的单元。
无线扫描器(PDA)
无线扫描器(PDA)
主体
※
1
※
2
产品名 : MC55
生产厂家 : Motorola 株式会社
接入点
※
1
AP6532
和无线扫描器(PDA)通信的天线。推荐 1 条生产线设备 1 台。
型 号 : AP-6532-66040-WR (主体)
ML-2452-APA2-01 (需要天线 3 根)
AP-PSBIAS-2P2-AFR (Power Injector)
※
3
生产厂家 : Motorola 株式会社
放置台单元
无线扫描器(PDA)的放置台和充电器单元。在 N-CONL(NM-EJK3B)
或者 N-CONR(NM-EJK4B)可以各设置 2 台。请按照必要选择。
许可证
生产线中对所有设备需要许可证。
有关许可证的选择请参照「14. 有关许可证」。
※1 无线扫描器以及有关附属品请客户准备。
※2 NPM-D3A 系统软件 DVD-ROM 包含有，无线扫描仪(PDA)主体用软件。
※3 请准备适合使用所在地区使用的电源电缆以及相关器材。
NPM-D3A 2021.0219
- 58 -
5.2 自动切换机种
支援切换作业(生产数据的切换、轨道宽度的切换)，切换品种将作业损失控制到最低限。根据用户的运用情况，可
以从「外部安装扫描器读取型」、「贴装头读取型」、「计划表读取型」的 3 种类中进行选择。

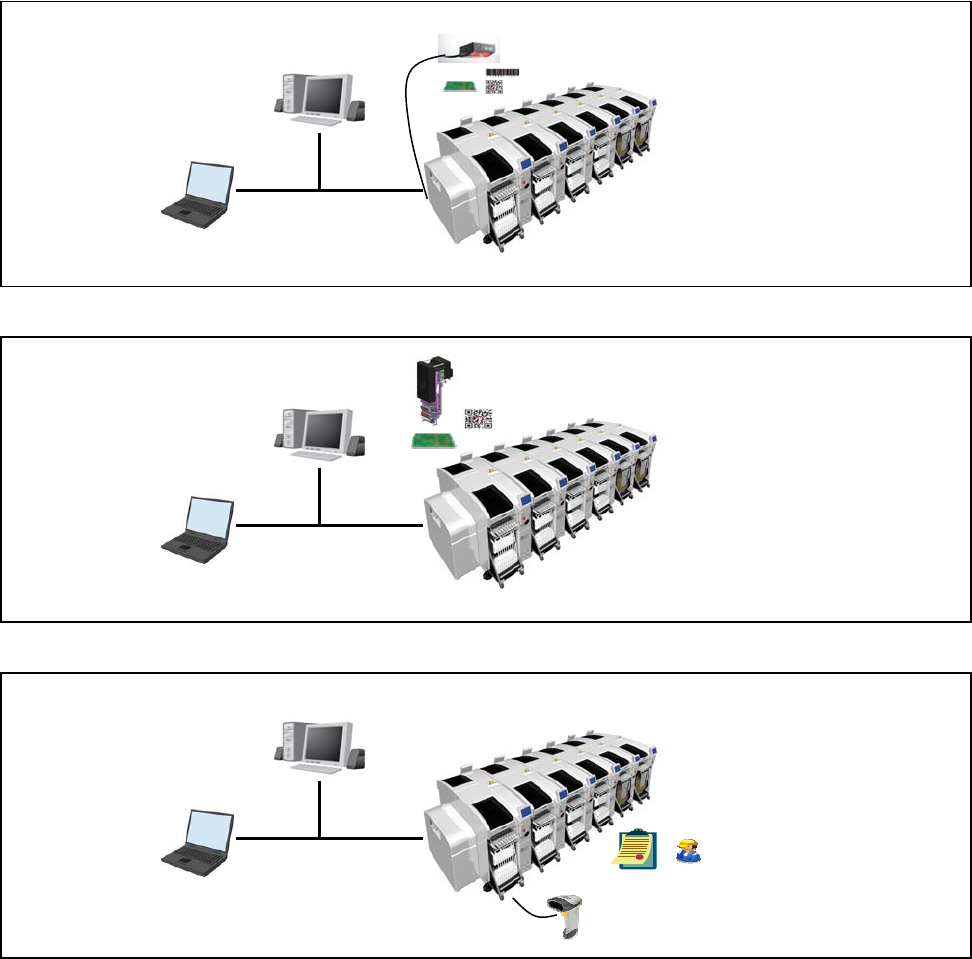

■ 系统构成图
外部安装扫描器读取型
贴装头读取型
计划表读取型
安装在
N-CONL
前连接的传送带。
头部相机
计划表
有线扫描器
LWS
设定画面
NPM-DGS
LWS
设定画面
NPM-DGS
LWS
设定画面
NPM-DGS
TCP/IP
LNB (FA
电脑
)
LNB (FA
电脑
)
LNB
(FA
电脑
)
NPM-D3A 2021.0219
- 59 -
■ 功能一览
项 目 内 容
机种切换功能
外部安装扫描器读取型
在前端的传送带设置外部安装扫描器，通过扫描器读取基板的 1D/ 2D
代码
※
1
，自动进行机种切换。
贴装头读取型
※ 生产数据有限制
※
3
使用前端 NPM-D3A 的头部相机读取基板的 2D 代码
※
1
，自动进行机种
切换。
计划表读取型
1 天的生产量一览，作为计划表通过 1D/ 2D 代码
※
2
打印用纸。
使用有线扫描器读取计划表，自动进行机种切换。
设定功能 条形码设定
设定条形码定义。为了指定生产数据使用，有 2 种类的指定方式。
・文字列指定方式
从条形码抽出的数据是文字，与生产数据名称是 1 对 1 的对应方式。
・范围指定方式
从条形码抽出的数据是数值，其范围与生产数据名称是 1 对 1 的对应
方式。
※1 此选购件，不包括在基板打印 1D/ 2D 代码的功能。
※2 此选购件，不包括在纸印刷 1D/ 2D 代码的功能。
※3 不可调整基板宽度。所以，基板宽度需要在全数据范围中有共通性。
另外在机种切换时使用的 2D 代码坐标，也需要在全数据范围中有共通性。
(分割基板内的坐标无需有共通性。)
■ 基本规格
项 目 内 容
可读取代码 外部安装扫描器读取型
1D 代码(条形码):
CODE39, ITF, Industrial2of5, COOP2of5, NW-7, CODE128, EAN128,
CODE93, JAN/EAN/UPC(对应附件), TriopticCode39, 等
2D 代码(2 维代码):
QR 代码, MicroQR, DataMatrix(ECC200), PDF417, MicroPDF, Maxicode, 等
贴装头读取型
2D 代码(2 维代码):
QR 代码, MicroQR, DataMatrix(ECC200)
最大尺寸: 5
× 5 mm
计划表读取型
1D 代码(条形码):
UPC/EAN/JAN, UCC/EAN 128, Code 39, Code 128, 等
2D 代码(2 维代码):
Maxicode, Data Matrix(ECC 200), QR 代码, 等
代码限制 基板 ID 和模式 ID 使用代码有限制。
ASCII 英数字、记号 128 文字以内。 但是，记号只有 - + = , . _ @ 。
表示语言
中文、英文、日文 (对象: 设定端末的 LWS 的表示画面)
