5.7.1.1 使用其他厂家检查机 SPI 的情况下
对使用其他厂家检查机 SPI 时的基本规格进行说明。
■ 基本规格
■ 其他厂家检查机界面软件
这是为了使用其他厂家检查机
※
1
(锡膏检查)的测量数据，实现 APC 系统的界面软件。
本选购件(许可证)，接收 APC-FF 补正数据的每台设备都需要。(下图情况，需要 3 个许可证。)
同时请选择与「APC 系统对应(许可证)」数相同的数量。
※1 对象的检查机需要符合本公司规定规格。详细情况请咨询。
※2 其他厂家检查机和 LNB(FA 电脑)之间需要专用电脑。电脑以及 HUB、LAN 电缆(上图 LAN①~④)，请客户准备。
■ 设备间的连接条件
・ 设备间的连接时，SMEMA 连接(BA 信号、Ready 信号)成为必须条件。
(在 NPM 确认到从上游侧(其他厂家检查机或者传送带)发出的 BA 信号后，把对上游侧的 Ready 信号设置为 ON。)
・ 其他厂家检查机和 NPM 之间可以设置的传送带是，1 台以下。(N-CONL 除外)
另外，在传送带可以待机的基板数量是，1 片以下。
有 2 片基板以上待机可能性的情况时，必须运用条形码操作。详细情况请咨询。
・ NPM 之间有连接其他厂家检查机或者传送带等情况时，APC 通信无法正常进行。
项 目 内 容
补正对象：锡膏、元件 取决于其他厂家检查机的性能。
补正元件点数 取决于其他厂家检查机的性能。

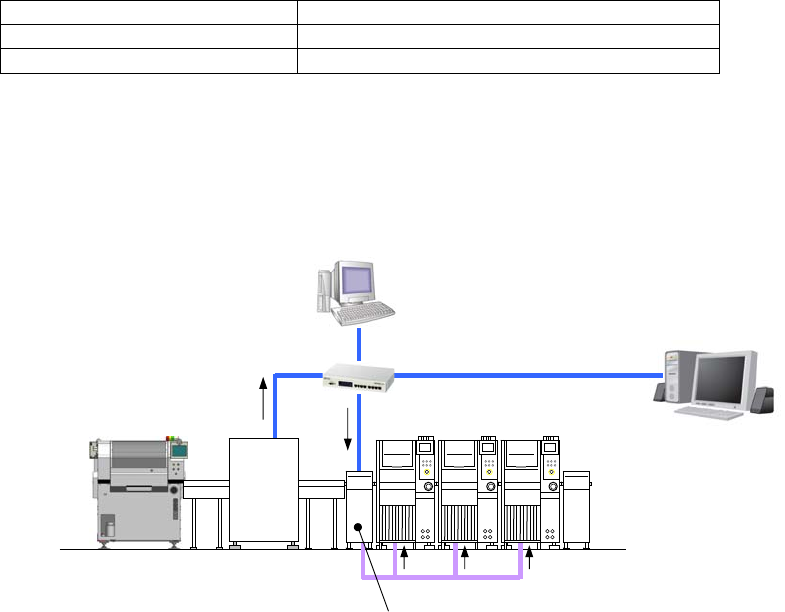

LAN①
测量数据
APC-FF 补正数
LNB(FA 电脑)
其他厂家
检查机
LAN④
HUB
专用电脑
※
2
(其他厂家检查机界面软件)
LAN②
LAN③
NPM-D3A
NPM-DGS
SPG
NPM-D3A 2021.0219
- 73 -
使用其他厂家检查界面软件时，请客户准备以下硬件、软件。
■ 硬件规格
专用电脑
项 目 规 格 类别
主体 IBM PC/AT 兼容机
必须
CPU
与 Intel
®
Core™2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列 I/O IBM 完全兼容品
显卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器 2 GB 以上
HDD
应有 20 GB 以上可用空间 (NTFS 文件系统)
光驱
DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
必须
鼠标 OS 标准支援品
监视器 SXGA 对应或以上
网卡
100BASE-T 以上
无停电电源装置 (UPS)
OS 标准支援品 推荐
HUB/ LAN 电缆
项 目 规 格 类别
HUB
传送速度 100BASE-T 以上
必须
端口数 4个以上端口
LAN 电缆 100BASE-T: UTP Cat 5 以上(4 根)
※
※ LAN 电缆的长度根据工厂布局而异，请根据设置环境进行准备。
■ 软件规格
项 目 规 格 类别
OS
Microsoft® Windows® 10 Pro (32 bit/ 64 bit 版)
Microsoft
®
Windows
®
8.1 Pro (32 bit/ 64 bit 版)
Microsoft
®
Windows
®
7 Professional (32 bit/ 64 bit 版) SP1 或更高版本
必须
Support language 中文、英文、日文
Framework Microsoft
®
.Net Framework 2.0/3.0/3.5，安装其中任何一个
病毒检查 Virus Buster™ 程序版本 7.0 以上 推荐
Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
Intel
，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
Virus Buster
是 Trend Micro 公司的注册商标或者商标。
∗∗ Remarks ∗∗
• 硬件/OS，请由客户准备，并安装。
NPM-D3A 2021.0219
- 74 -
5.7.2 APC-MFB
APC-MFB(Advanced Process Control-Mounter Feed Back)，是通过根据 AOI 的测量结果进行补正，使贴装后的品质稳定。
另外、本系统通过将 AOI 的检测结果利用工序能力指数，按照吸嘴、供料器、元件、贴装位置分别显示，管理工序变动，以及
在发生变动时，提供相应支持。
■ 基本规格
项 目 内 容
通信手段 以太网通信
对应工作头
轻量 16 吸嘴贴装头 V3
轻量 8 吸嘴贴装头、
2 吸嘴贴装头、
AOI
可对应「APC-MFB2 系统对应」厂家的 AOI
・可对应的 AOI 厂家，详细情况等，请咨询。・在线内安装 AOI 为前提。
・通过合并使用 APC-MFB 和 APC-FF，可以进行元件检查位置补正的检查，
以被补正后的贴装位置作为基准的位置进行元件检查。
系统 可对应「APC-MFB2 系统对应」的 NPM、AOI 系统版本，请咨询 AOI 厂家或本公司。
对应生产形态
・独立实装模式 / 交替实装模式
・单轨道 / 双轨道
※ 对于在自动机种切换生产线的情况下、
NPM 与 AOI 的生产机种一致之后， MFB 补正值将被更新。
备注
・由于不能取得贴装元件位置，在其他厂家 AOI 下游工序中设置的 NPM，不能进行 APC-MFB
的补正生产。
（例）下图为部分设备不能进行 APC-MFB 生产的生产线构成示例。
对
应
元
件
元件
种类
APC-MFB
测量对象※
芯片元件、底面电极元件、引脚线元件（单侧引脚线元件除外）
（只是，取决于 AOI 的规格）

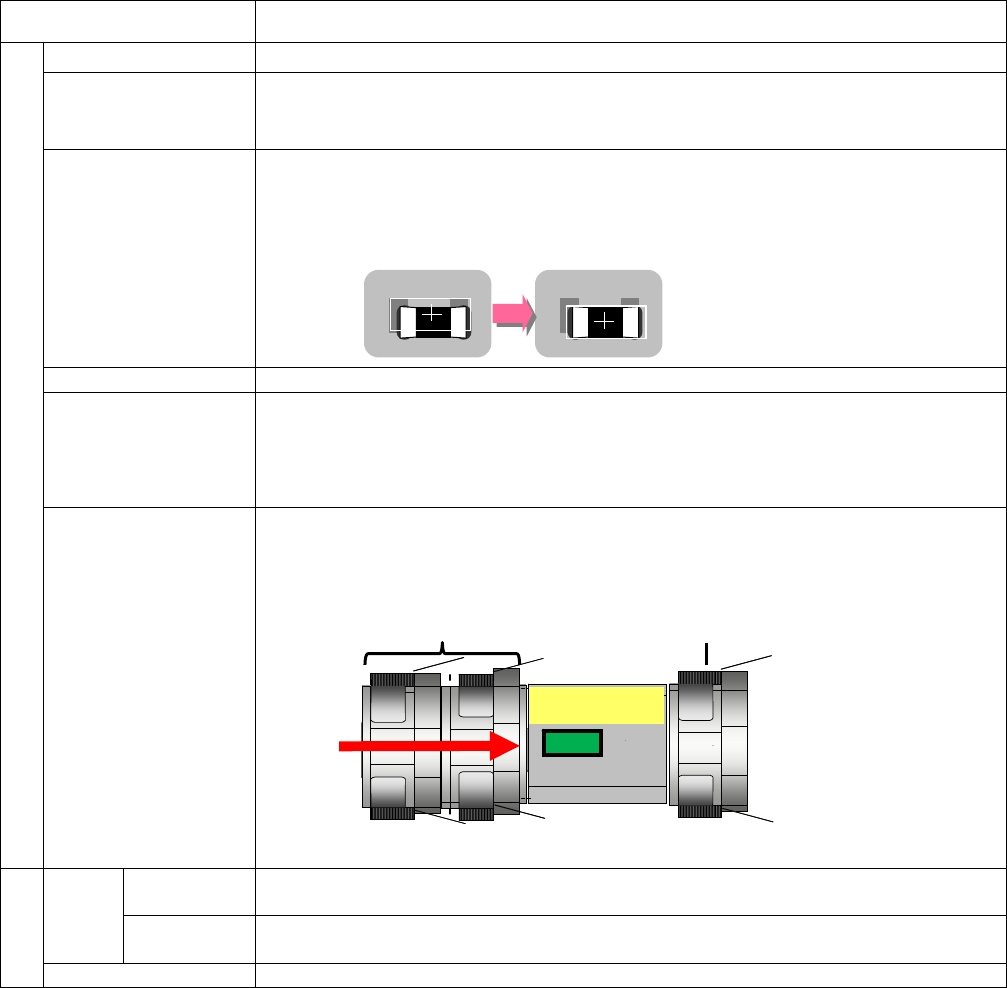

APC-MFB
贴装位置补正
关于被指定为补正对象的元件，使用具有 AOI 测量数据的吸嘴来贴装的元件，
其贴装位置将会被补正。
(补正)元件点数 取决并顺应对象设备的规格。
其他厂家 AOI
不可以通过 APC-MFB补正生产
可以通过 APC-MFB 补正生产
NPM
NPM
NPM
補正前
補正後
