NPM-D3A 2021.0219 - 3 - 基板传送损失的降低 NPM-D3A 通过基板传 送损失的降低，提高整体生 产率。 1) 通过基板传送带的 3 分 割，降低基板传送损失。 在贴装位置的上游侧或者下游侧使基 板待机，可以缩短基板传送时间。 ( 下图是短型规格传送带的基板待机 例子 ) 2) 通过改善基板排出时机，降低基板传送损失。 从基板支撑单元的下降动作开始到基 板开始排出为止，使其时间差为最短。 ( 背面有实装元件时 )…
NPM-D3A 2021.0219
- 2 -
贴装速度
∗∗ Remarks ∗∗
• 所谓最佳条件，是指按照本公司独自的规格规定的贴装条件。
:
贴装头
:
多功能识别照相机
轻量
16
吸嘴贴装头
V3
规格
(
高生产模式「
ON
」时
)
0.039 s/chip
贴装示意图
(
轻量
16
吸嘴贴装头
V3)
吸附
贴装
识别
识别
吸附
贴装
NPM-D3A 2021.0219
- 3 -
基板传送损失的降低
NPM-D3A 通过基板传送损失的降低，提高整体生产率。
1) 通过基板传送带的 3 分割，降低基板传送损失。
在贴装位置的上游侧或者下游侧使基板待机，可以缩短基板传送时间。
(下图是短型规格传送带的基板待机例子)
2) 通过改善基板排出时机，降低基板传送损失。
从基板支撑单元的下降动作开始到基板开始排出为止，使其时间差为最短。(背面有实装元件时)
3) 通过「无滑动优化
※
」，削减分割实装时的基板传送损失。
以每台设备为单位分开贴装区域，可以消除分割实装时的基板滑动动作。
比如)
※ 为了使用本功能，在 1 条生产线最少需要 3 台以上的设备。
※ 本功能只有在提高生产率方面有效果时才被执行，根据生产条件(元件的卷盘数、供给部的空间限制等)不同，「无滑动」有可能无
效。
第 1 台: 只有分割实装① 第 2 台: 只有分割实装② 第 3 台: 只有分割实装①
CSP
BGA
贴装位置
待机基板(L 250 mm 以下)
短型规格传送带
NPM-D3A 2021.0219
- 4 -
通用性
自动供料器(8 mm)
※
此供料器为可实现编带元件自动安装的薄型供料器。
将元件(编带)插入后按下进给按键即可完成元件安装，大幅缩短了准备作业时间。(每卷盘约 30s⇒约 15s)
在生产中，预先插入下一元件编带，检测出上一元件编带末端后自动供给下一元件。
因为不需要编带拼接作业，可以防止编带拼接错误造成设备停机。
也可以对应被剪切的较短的编带元件(120 mm 以上)。
※
不对应塑料编带。
※ 可对应纸制编带
0402, 0603, 1005
，
1608
元件。关于
2012
，
3216
的对应，请另行咨询。
编带供料器自由配置
※
如果在同一工作台内，可以自由配置编带供料器。
生产中可以交替进行元件配置、在空供料器槽可以配置下一机种的供料器。
※ 需要通过「支援站: 元件校对类型」对编带供料器事先写入信息。
同时需要「元件校对(许可证)」。
工作头交换功能
NPM-D3A 能够以工作台为单位任意选择各种工作头。
※
1
※1 工作头以工作台为单位进行选择。前、后工作台可以设定不同类型的工作头。
但是，在托盘供料器的工作台，只可对应轻量 8 吸嘴贴装头,2 吸嘴贴装头。

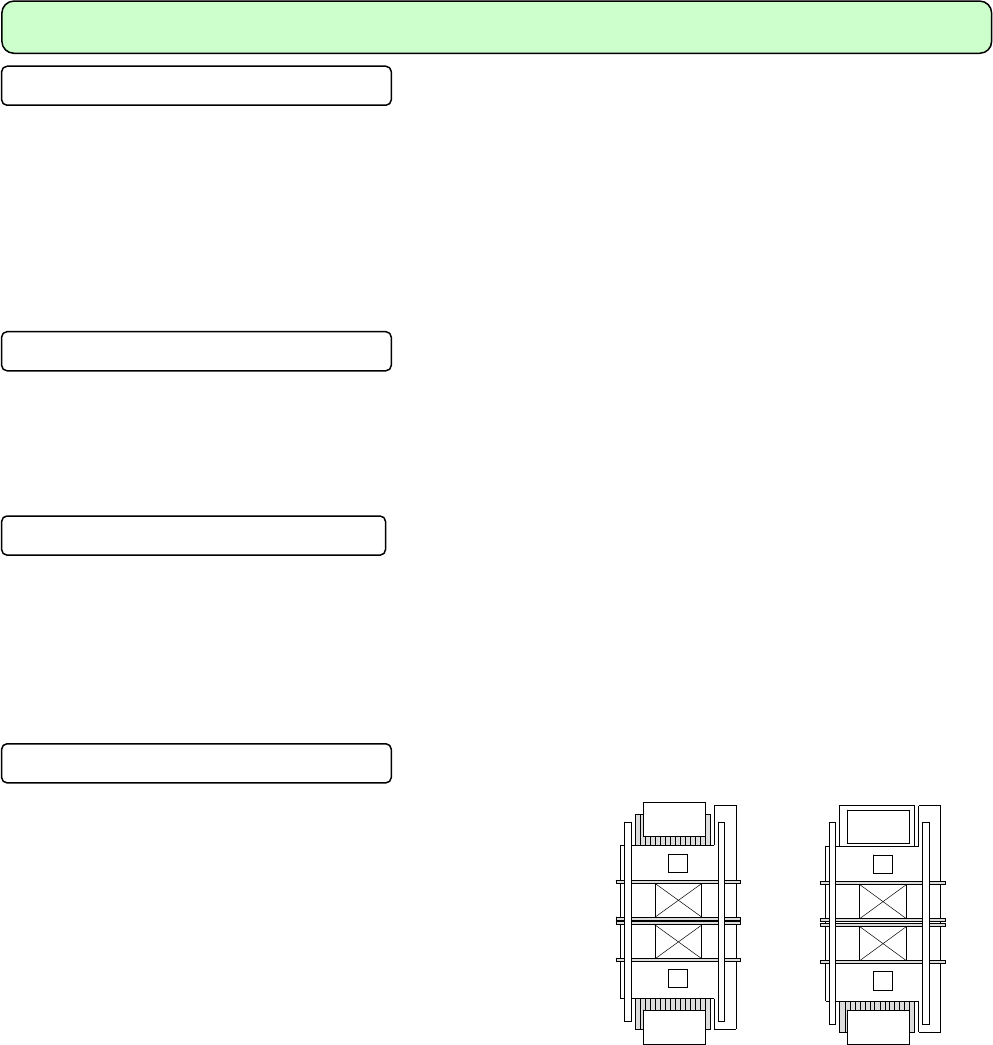

编带供料器数量、托盘设置数量
NPM-D3A 上最多可设置 34 站双式编带供料器。
(编带宽 8 mm 时)
此时，能够设置 68 个卷盘。
17 站 × 2 卷盘 × 2 工作台
= 能够设置 68 个 8 mm 编带卷盘
连接托盘供料器(选购件)的工作台时，
能够最大安装 20 品种托盘。
供料器工作台
17 站
托盘供料器
20 个
供料器工作台
供料器工作台
17 站
17 站
