Head Module 4-17 9. 执行 Manual Control 对话框，选择 He ad tap 画面后请选择替换的 Fly ing Camera 。 10. 请利用下图所示的摄像机固定螺丝 (M3-3 个 ) 调整 X, Y 坐标。通过 ’SM321VIS’ 框使 Calibration T ool 中心和十字线一致为止调整固定螺丝 . 。 1 2 3 Y 方向调整 X 方向调整

Samsung Component Placer SM321 Service Manual

4-16

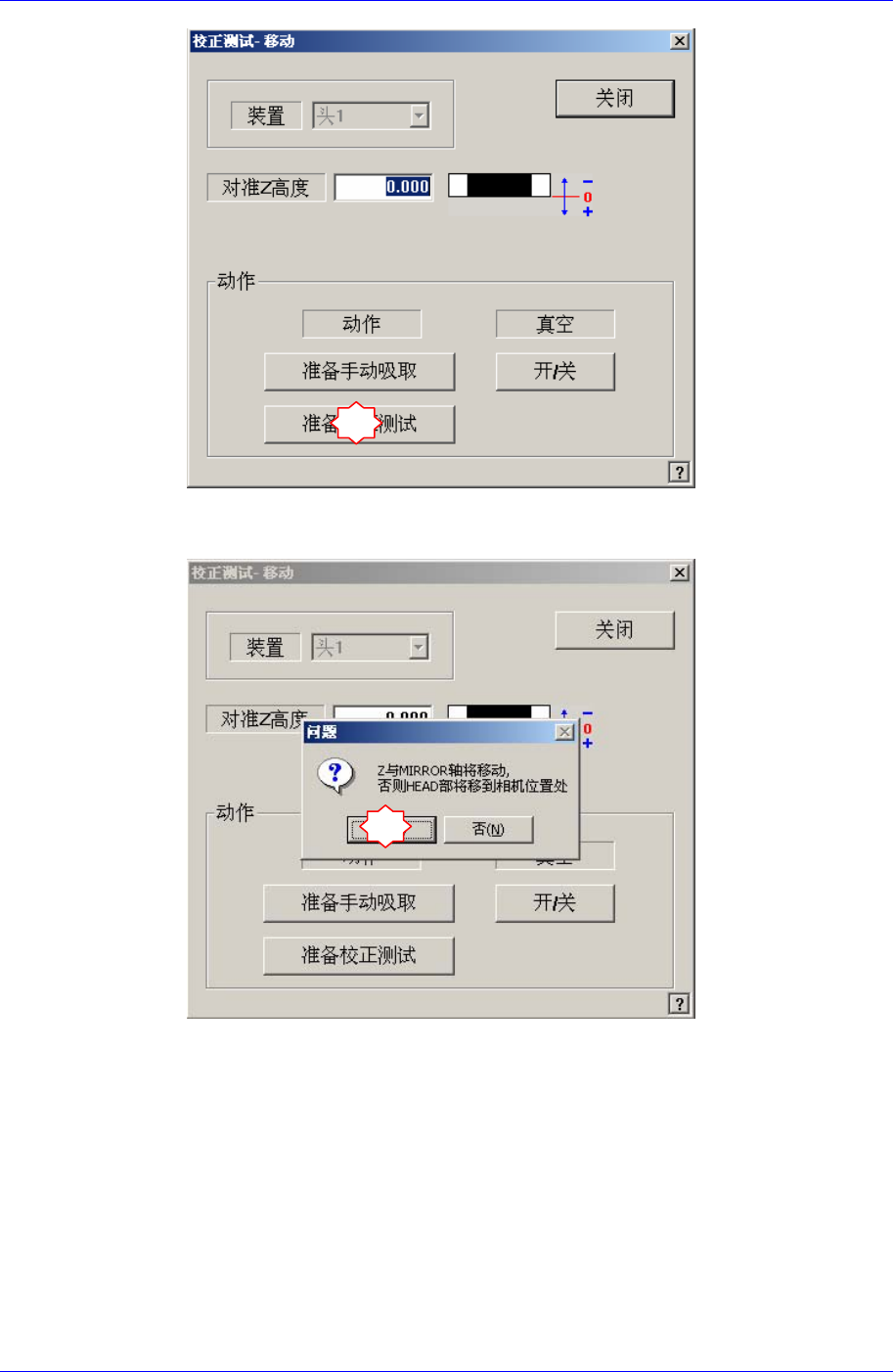

 如果显示“Z and Mirror axis will move or Head Block will move tothe Fix

Camera Position”信息，请点击Yes。

 那么, Z轴和Mirror移动到识别位置。

Head Module

4-17

9. 执行Manual Control对话框，选择Head tap画面后请选择替换的Flying Camera。

10. 请利用下图所示的摄像机固定螺丝(M3-3个)调整X, Y坐标。通过’SM321VIS’框

使Calibration Tool中心和十字线一致为止调整固定螺丝.。

Y方向调整

X方向调整

Samsung Component Placer SM321 Service Manual

4-18

11. 请利用LOCTITE(LOCTITE 243)组装螺丝。

12. 利用螺丝对摄像机中心时，对准摄像机中心后，请务必拧紧固定螺丝(M3-3个)

。组装好盖后，请执行Warm-Up。

13. 请执行Fly camera scale calibration。详细事项请参照 “3.6 Fly Camera Scale &

Rotation Calibration (3-17 页)”。如果替换成其他配戴FOV的摄像机时，请务必

在校正前选择所要替换的摄像机FOV。
