Head Module
4-17
9. 执行Manual Control对话框,选择Head tap画面后请选择替换的Flying Camera

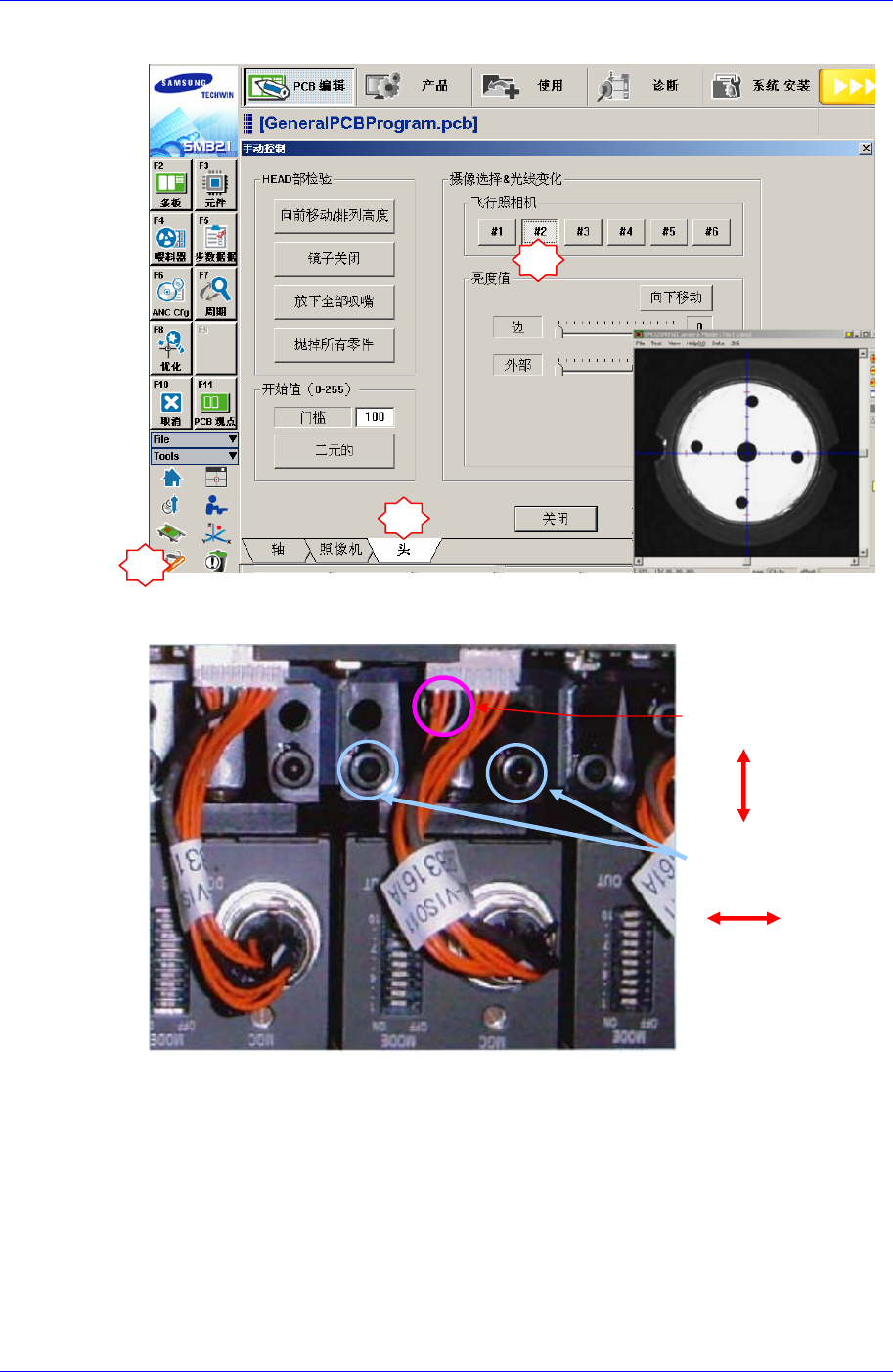

10. 请利用下图所示的摄像机固定螺丝(M3-3)调整X, Y坐标。通过’SM321VIS’
使Calibration Tool中心和十字线一致为止调整固定螺丝.
1
2
3
Y方向调整
X方向调整
Samsung Component Placer SM321 Service Manual
4-18
11. 请利用LOCTITE(LOCTITE 243)组装螺丝。
12. 利用螺丝对摄像机中心时,对准摄像机中心后,请务必拧紧固定螺丝(M3-3)
。组装好盖后,请执行Warm-Up
13. 请执行Fly camera scale calibration。详细事项请参照 “3.6 Fly Camera Scale &
Rotation Calibration (3-17 )”。如果替换成其他配戴FOV的摄像机时,请务必
在校正前选择所要替换的摄像机FOV
1
2
3
4
Head Module
4-19
14. 请执行Fly camera offset calibration。详细事项请参照3.7 Fly Camera & Head
Spline Offset Calibration (3-20
)
15. 请执行Nozzle Check设置。详细事项请参照3.12 Nozzle Check ( 3-45
)
16. 请执行Lignt Mapping。详细事项请参照3.13 Light Mapping (3-53
)
17. 为确认是否正常贴装部件,清在完成校正后执行测试。
4.4. Flying Vision 照明部
4.4.1. Flying Vision 照明部替换代表事例
由于照明不良, Vision画面发生异常时
由于照明不良引发部件识别失败的废弃率增加或发生Nozzle Check异常等现象
由于照明装(LED)不亮灯,影像发暗时
由于照明面板或头部照明面板不良,照明装置不亮灯。
4.4.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.4.3. Flying Vision 照明部替换次序
该替换次序以Vision明部替换时必要材料单位替换为前题。
