Samsung Component Placer SM321 Service Manual 4-20 Outer 照明程序替换次序 1. 操作示教框 把 X Frame 移动到后面。 Flying Camera Side Illumination Flying Camera Outer Illumination
Head Module
4-19
14. 请执行Fly camera offset calibration。详细事项请参照 “3.7 Fly Camera & Head
Spline Offset Calibration (3-20
页
)”。
15. 请执行Nozzle Check设置。详细事项请参照 “3.12 Nozzle Check ( 3-45
页
)
。
16. 请执行Lignt Mapping。详细事项请参照“3.13 Light Mapping (3-53
页
)”。
17. 为确认是否正常贴装部件，清在完成校正后执行测试。
4.4. Flying Vision 照明部
4.4.1. Flying Vision 照明部替换代表事例
由于照明不良， Vision画面发生异常时
由于照明不良引发部件识别失败的废弃率增加或发生Nozzle Check异常等现象
。
由于照明装置(LED)不亮灯，影像发暗时
由于照明面板或头部照明面板不良，照明装置不亮灯。
4.4.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.4.3. Flying Vision 照明部替换次序
该替换次序以Vision照明部替换时必要材料单位替换为前题。
Samsung Component Placer SM321 Service Manual
4-20
Outer 照明程序替换次序
1. 操作示教框把X Frame移动到后面。
Flying Camera
Side Illumination
Flying Camera
Outer Illumination
Head Module
4-21

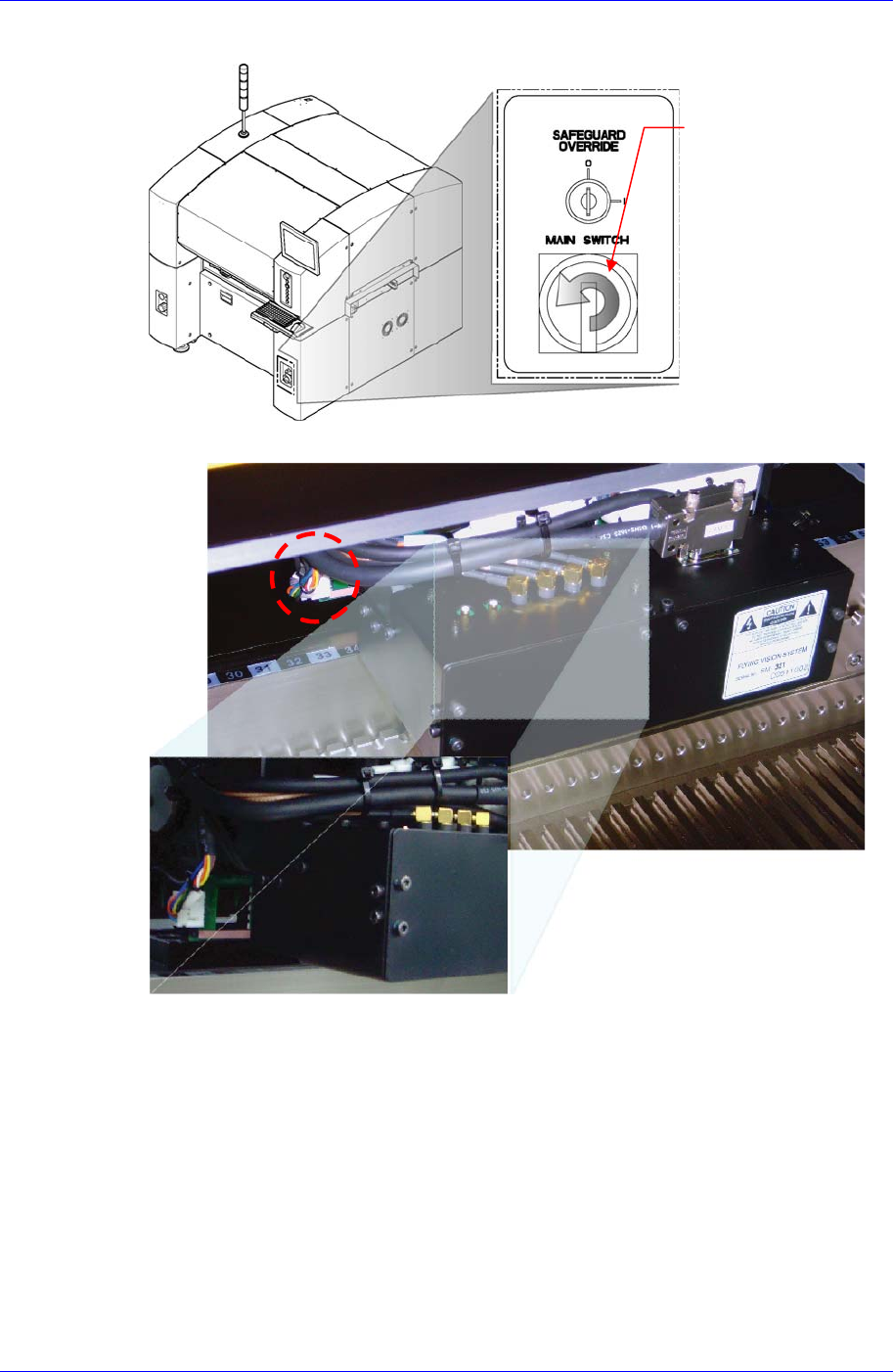

2. 正常关闭PC后关闭设备前面的Main Switch。
3. 请分离照明面板的连接器。
Main Switch的关闭
方向 (逆时针方向)
