Outer 照明程序替换次序
1. 操作示教框把X Frame移动到后面。
Flying Camera
Side Illumination
Flying Camera
Outer Illumination
Head Module
4-21
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 请分离照明面板的连接器。
Main Switch的关闭
方向 (逆时针方向)
Samsung Component Placer SM321 Service Manual
4-22

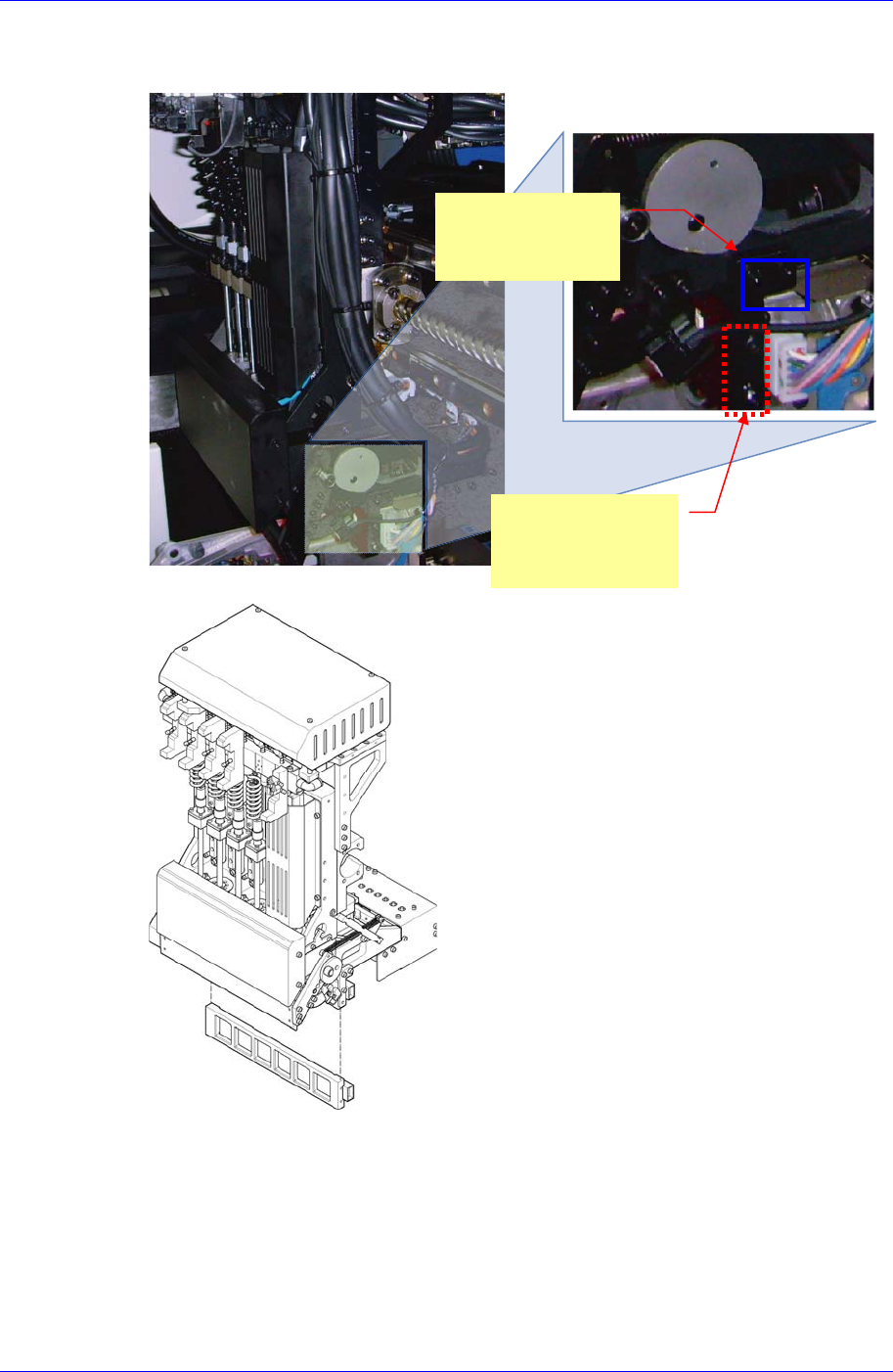

4. 从Head Ass’y分离出Outer照明部程序时，请使用扳手逆时针方向拧开下图所示
的连接螺丝(M3- 4个)。
5. 从除去的Outer照明模块拆卸照明Board时，首先拧开4个M3连接螺丝分离
Outer Ill Side Bracket后，再拧开4个M2连接螺丝分离Head Outer LED Board
Ass’y。
(但，前过程中为了只替换Outer照明Board，已除去下图1号螺丝的状态下，请
除去4个2号螺丝(M2)。)
只替换Outer照明面
板时需要除去的螺
丝(4个)
替换Outer照明部程
序时需要除去的螺
丝(4个)
