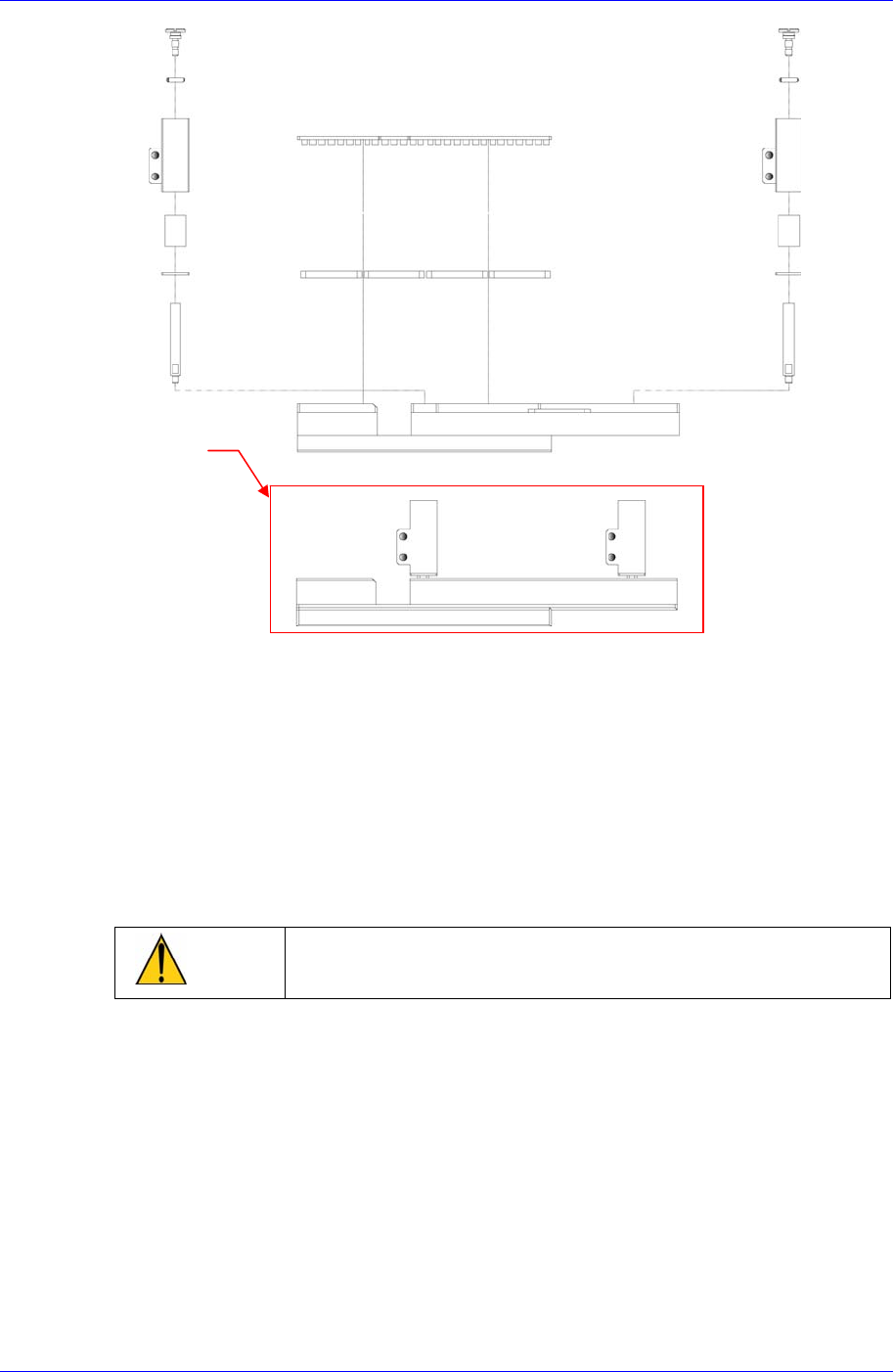

8. 从头部Side照明程序中除去头部Side照明Board时，首先拧开4个1号固定螺丝从
本体中分离Side Illuminator Guide Ass’y。然后，拧开6个2号固定螺丝(M2)从
Side Illuminator Ass’y分离头部Side照明Board。
固定螺丝
1
1
2
2
Head Module
4-27
9. 按照拆卸的逆序组装新品头部Side照明Board。.
10. 组装后人工活动气缸确认有无异常。如果活动不自然，请不要拧紧Illuminator
Guide Ass’y固定在头部本体的4个固定螺丝(参照No. 8项目) 和 连接Side 照明
Up/Down气缸和Illuminator Guide Ass’y的固定螺丝(参照No. 7 号项目)，调松后
再拧紧。
11. 请打开设备前面的Main Switch，启动 PC。
12. 请执行Lignt Mapping。详细事项请参照“3.13 Light Mapping (3-53
页
)”。
13. 完成校正后，为确认是否正常贴装部件，请执行测试。
注 意
请替换包括Side照明Board 不良的所有因碰撞破损的所有部
件。
此状态下除去
Samsung Component Placer SM321 Service Manual
4-28
4.5. Mirror & Swing 部
4.5.1. Mirror & Swing 部替换代表事例
Feeder和Mirror部碰撞时
因喷嘴Mirror损伤时
4.5.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.5.3. Mirror 替换次序

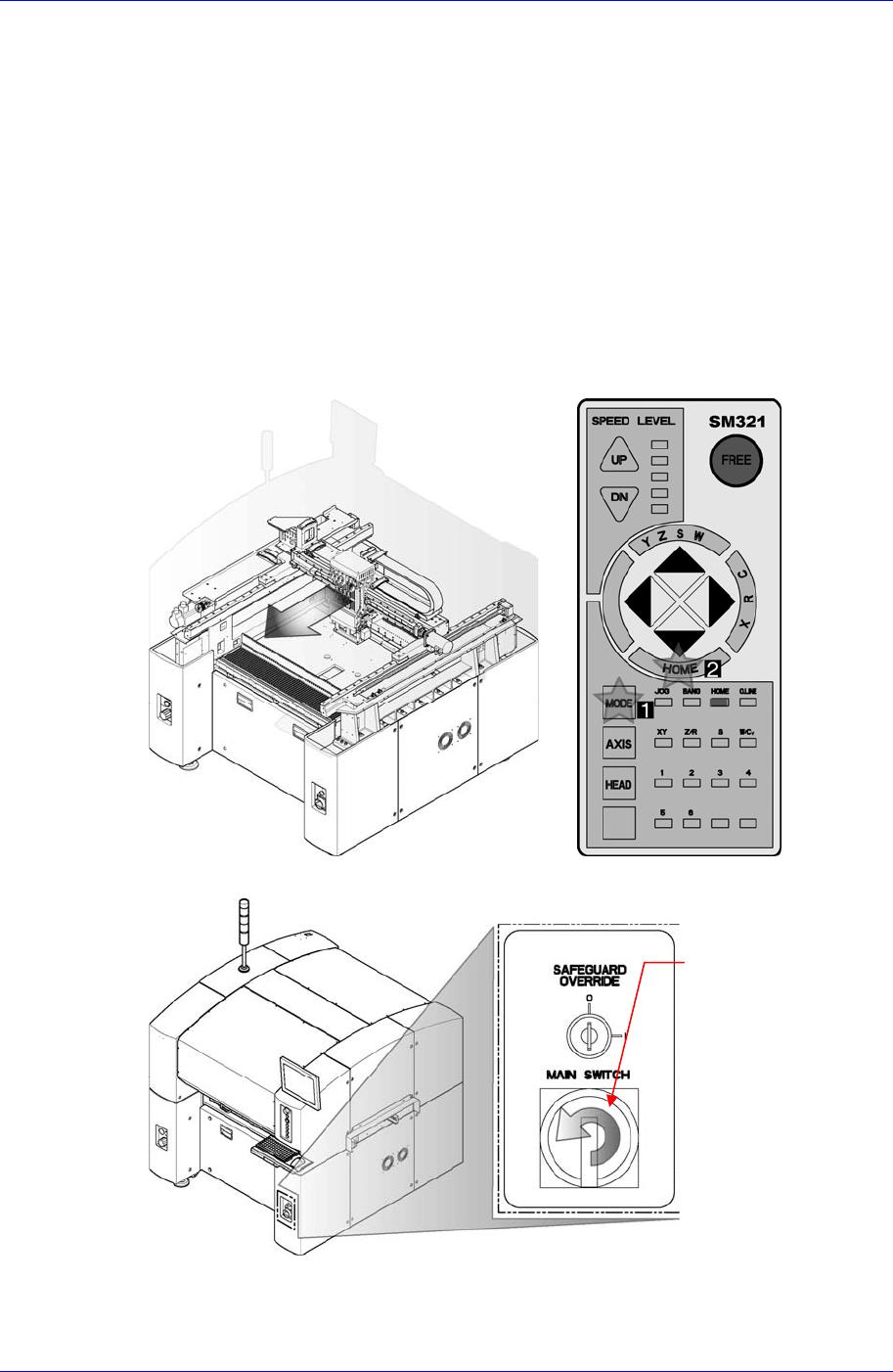

1. 操作示教框执行设备的初始化(Homing)。
2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 从头部分离Mirror Ass’y时，请拧开下图的6个连接螺丝(M3)。如果 Mirror
Support没有损伤，请拧开Mirror固定盘(2个)替换Mirror。
Main Switch关闭方
向(逆时针方向)
