Samsung Component Placer SM321 Service Manual
4-28
4.5. Mirror & Swing 部
4.5.1. Mirror & Swing 部替换代表事例
Feeder和Mirror部碰撞时
因喷嘴Mirror损伤时
4.5.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.5.3. Mirror 替换次序
1. 操作示教框执行设备的初始化(Homing)。
2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 从头部分离Mirror Ass’y时，请拧开下图的6个连接螺丝(M3)。如果 Mirror
Support没有损伤，请拧开Mirror固定盘(2个)替换Mirror。
Main Switch关闭方
向(逆时针方向)
Head Module
4-29
4. 请拧开下图1号固定螺丝(M3 – 4个)及Spring Washer(4个)，替换Mirror。 Mirror
固定盘组装时, 利用力矩扳手进行组装。连接力矩为7.0 kgf.cm²。
5. 如果替换了Mirror Support，则需要以下Calibration 作业。
Fly Camera Scale & Rotation (请参照“3.6 Fly Camera Scale & Rotation
Calibration“ 。)
Fly Camera & Head Spline Offset (请参照“3.7 Fly Camera & Head Spline
Offset Calibration“ 。)

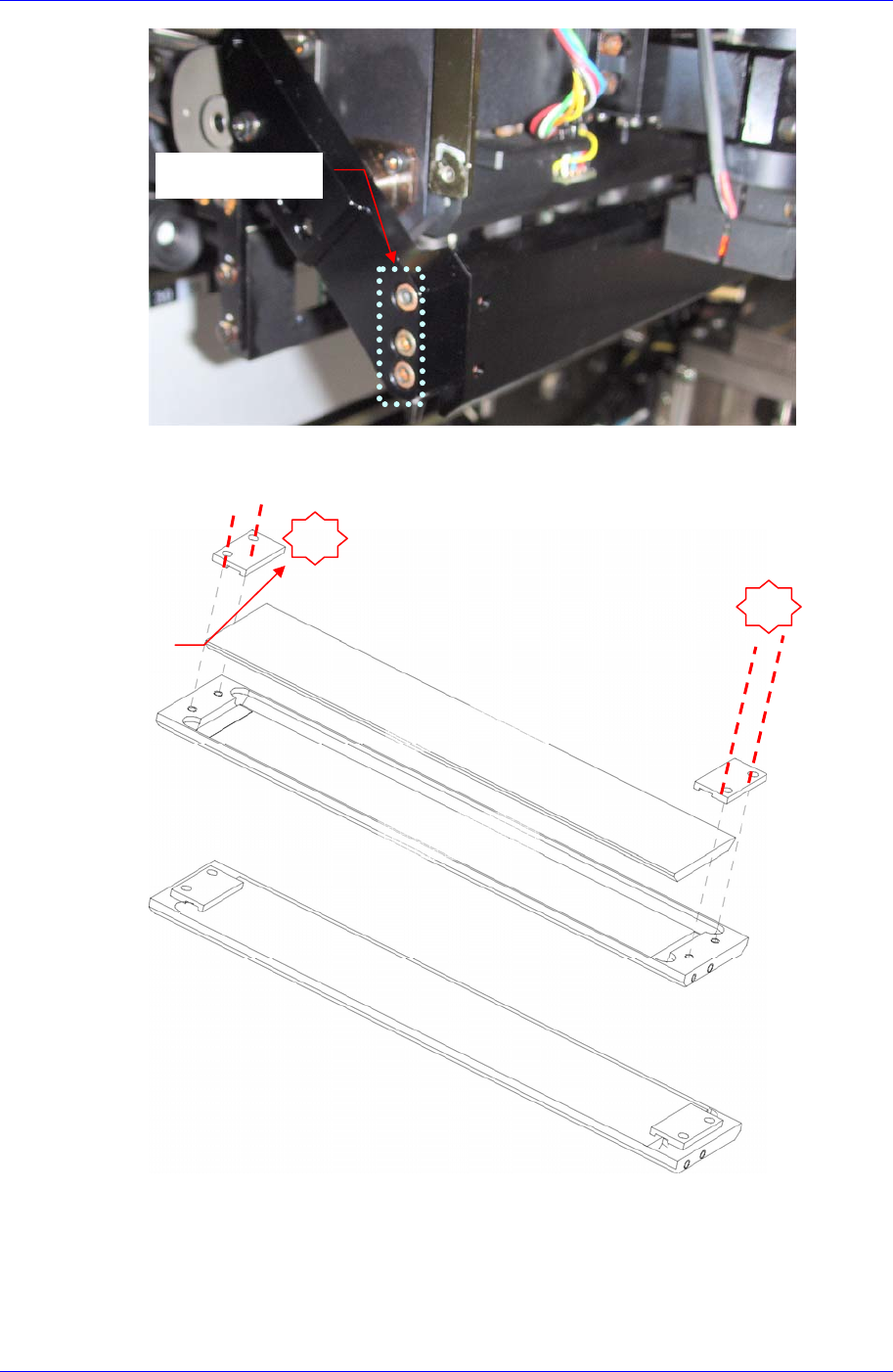

连接螺丝(M3)
1
1
J6001300838 - SHCS [M3*4]
J6043300036
Spring Washer [M3]
Folding Mirror
Mirror Support
Mirror
Fixed-Plate
Samsung Component Placer SM321 Service Manual
4-30
请参照Nozzle Check再设置 (“3.12 Nozzle Check “ 。)
6. Fly Camera Offset超出规格时，可如下措施。
Head1和 Head6中插入Calibration Tool。
为了把Calibration Tool移动到Align高度，请执行以下过程。

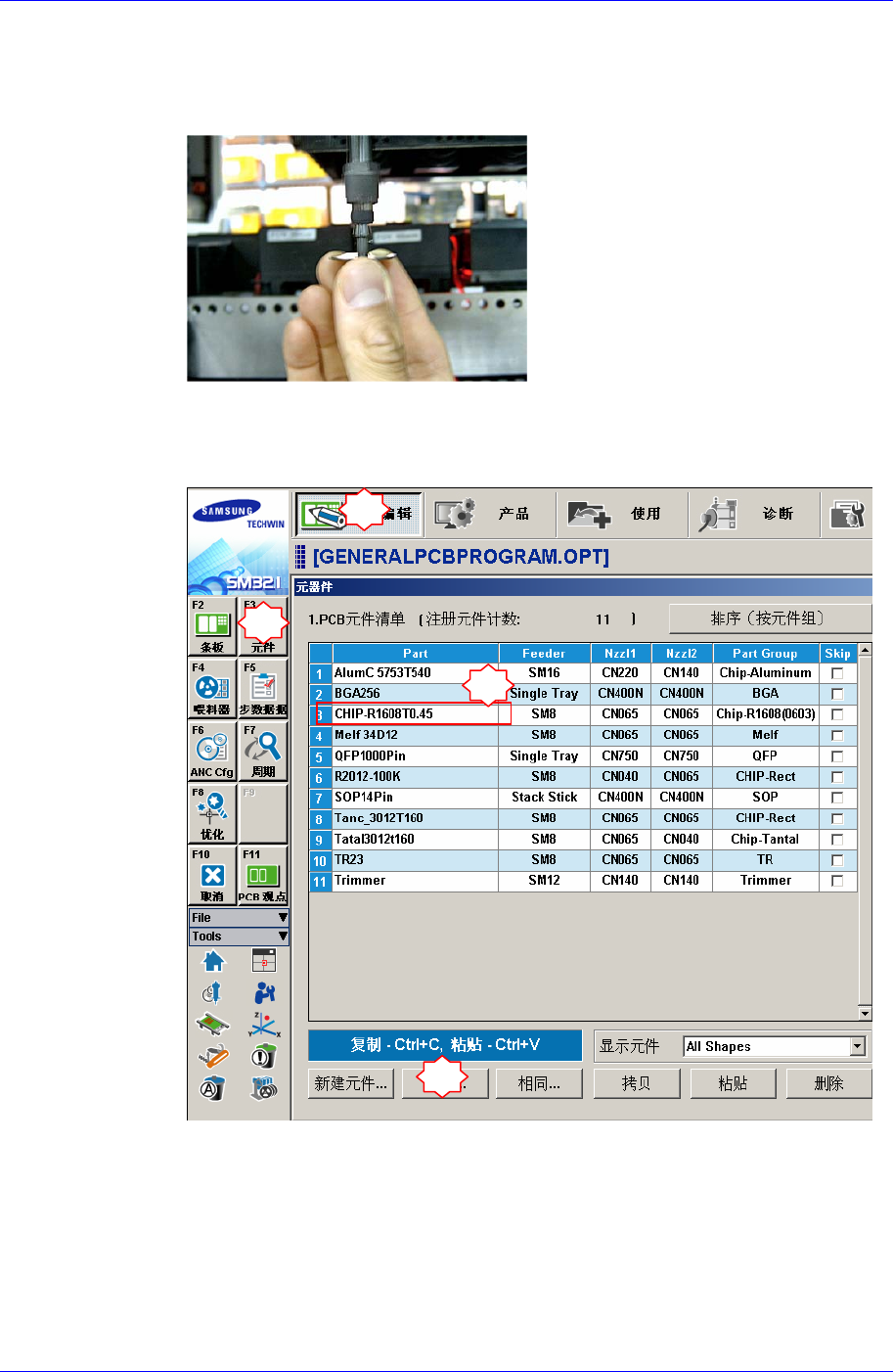

“Parts” 对话框中选择任意部件(1005)后，点击<Edit>按钮，执行“Part
Editor”对话框。
先点击<Move>按钮后，再点击<Prepare Aligne Test> 按钮。
1
2
3
4
