Samsung Component Placer SM321 Service Manual 4-32 那么 , Z 轴和 Mirror 移动到识别位置。 边看 ’SM321VIS’ 框，轮视 Flying Camera 1 号和 6 号，确认 ’SM321VIS’ 框的十 字线和 Calibration T ool 中心是否一致，调整 Mirror Support 后，固定螺丝。 7. 完成校正后 ，为确认是否正常贴装部件，请 …
Head Module
4-31

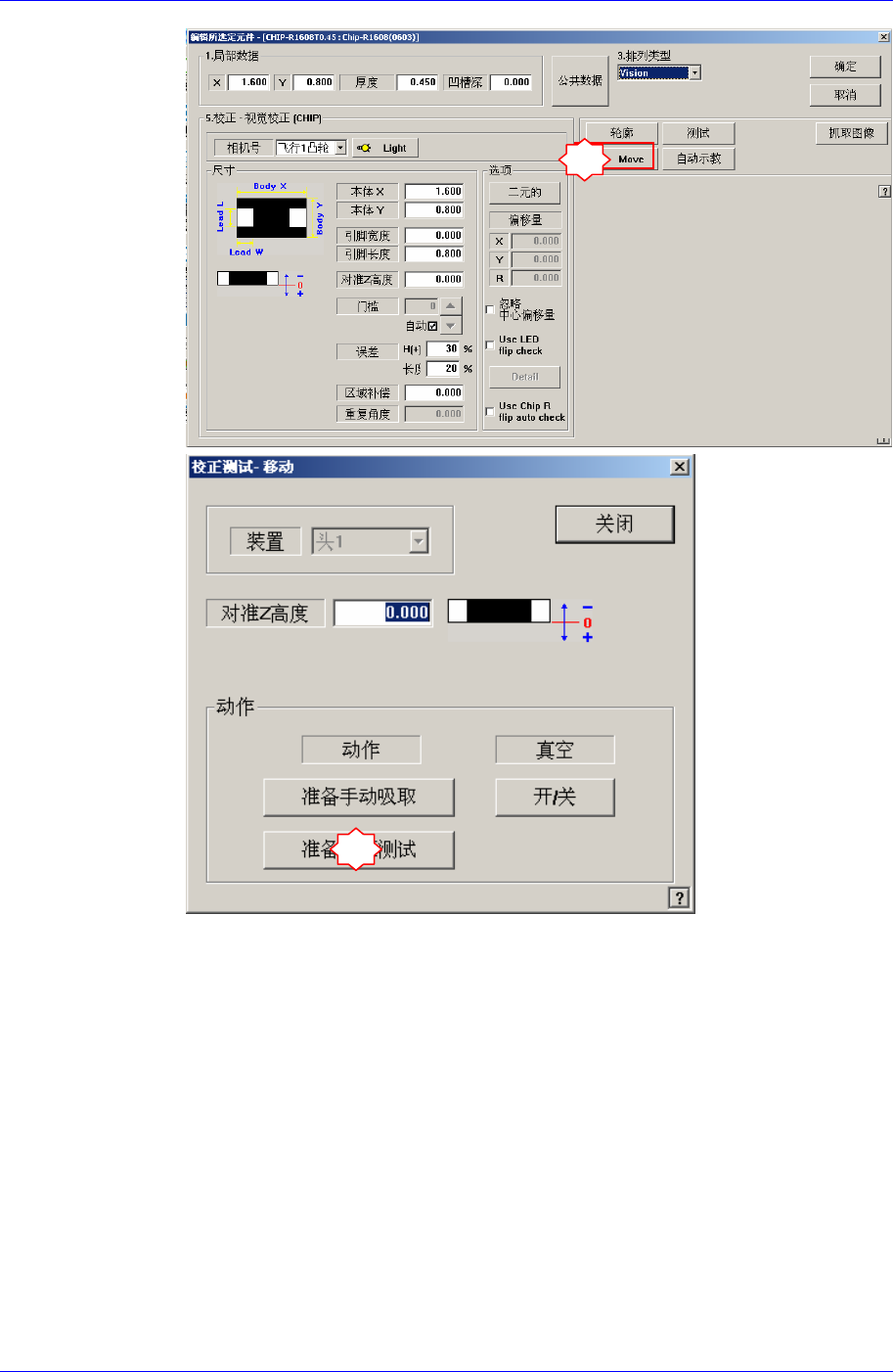

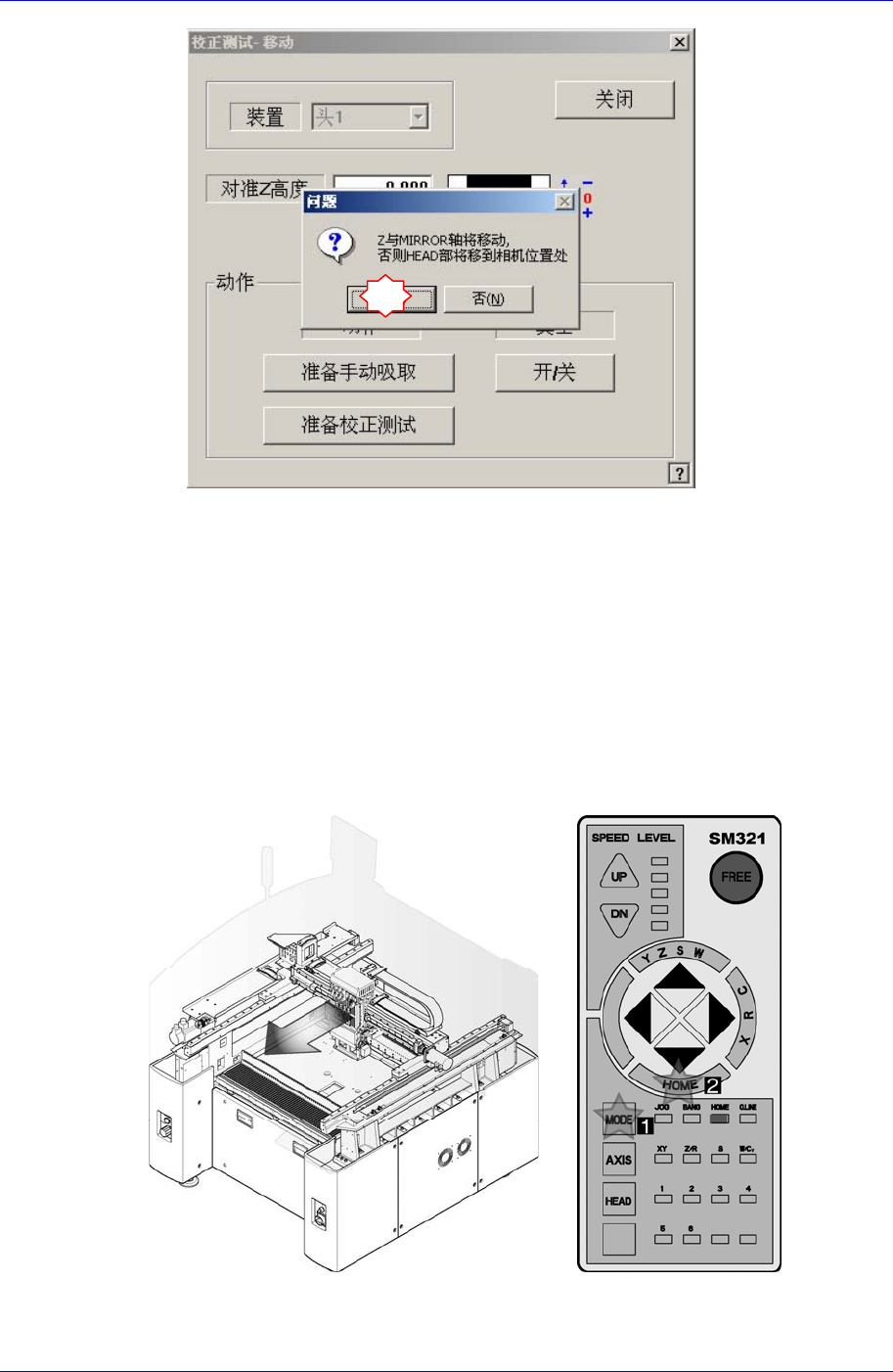

如果显示“Z and Mirror axis will move or Head Block will move to the Fix
Camera Position”信息，请点击Yes。
5
6
Samsung Component Placer SM321 Service Manual
4-32
那么, Z轴和Mirror移动到识别位置。
边看’SM321VIS’框，轮视Flying Camera 1号和6号，确认’SM321VIS’框的十
字线和Calibration Tool中心是否一致，调整Mirror Support后，固定螺丝。
7. 完成校正后，为确认是否正常贴装部件，请执行测试。
4.5.4. Swing 部替换次序
Mirror Arm 替换次序
1. 操作示教框执行设备初始化(Homing)。

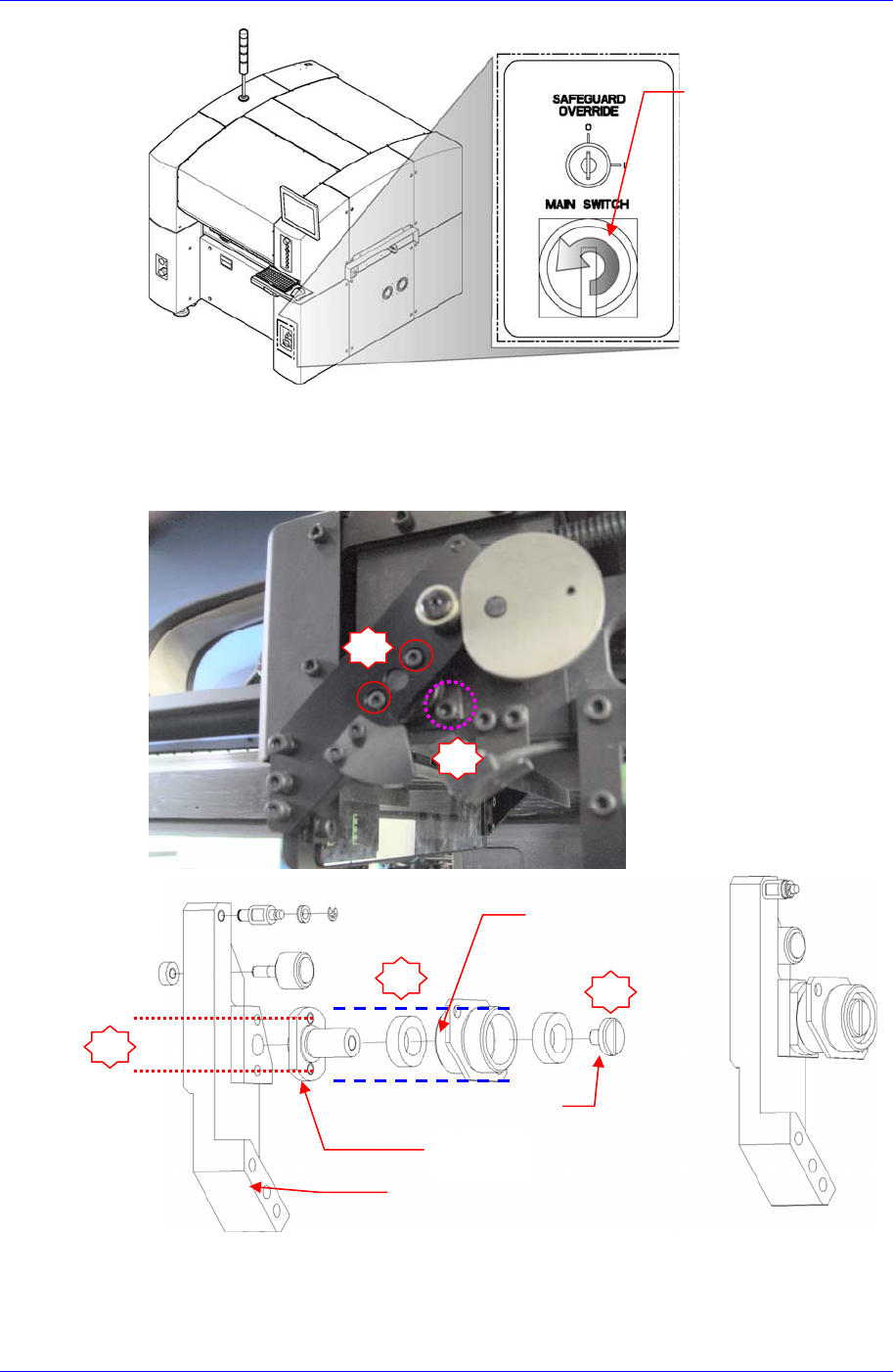

2. 正常关闭PC后，关闭设备前面的Main Switch。
7
Head Module
4-33
3. 分离Mirror Arm Left Ass’y时首先利用扳手除去下图所示的1号固定螺丝 (M2-2
个)，然后为了从头部本体分离Joint (Arm Joint & Mirror Joint)，利用扳手除去2
号固定螺丝(M3-2个)。最后，分离Arm Joint和Mirror Joint，利用十字形（+）螺
丝刀除去3号螺丝。
重新组装3号螺丝时，利用Force Gage，使测定值为40~ 80 kgf。此时，首先执
行螺丝Loctite。但是，需要以上作业时，建议以程序单位进行替换。
Main Switch关闭方
向(逆时针方向)
1
1
Mirror Screw
3
2
2
Mirror Join
t
Arm Joint
Mirror Arm Left
