Head Module 4-35 2. 正常关闭 PC 后，关闭设 备前面的 Main Switch 。 3. 分离右侧 Cam 时， 使用扳手首先除去下图所示 的 Cam 固定 Set Screw (M3-2 个 ) 。 Main Switch 关闭方 向 ( 逆时针方向 )
Samsung Component Placer SM321 Service Manual
4-34
4. 请替换并组装需要替换的部件。组装为拆卸的倒序。
5. 使用与Mirror Arm Left Ass’y同样的方法拆卸及组装Mirror Arm Right Ass’y。
Mirror Shaft 替换次序
1. 操作示教框执行设备初始化(Homing)。
1
2
3

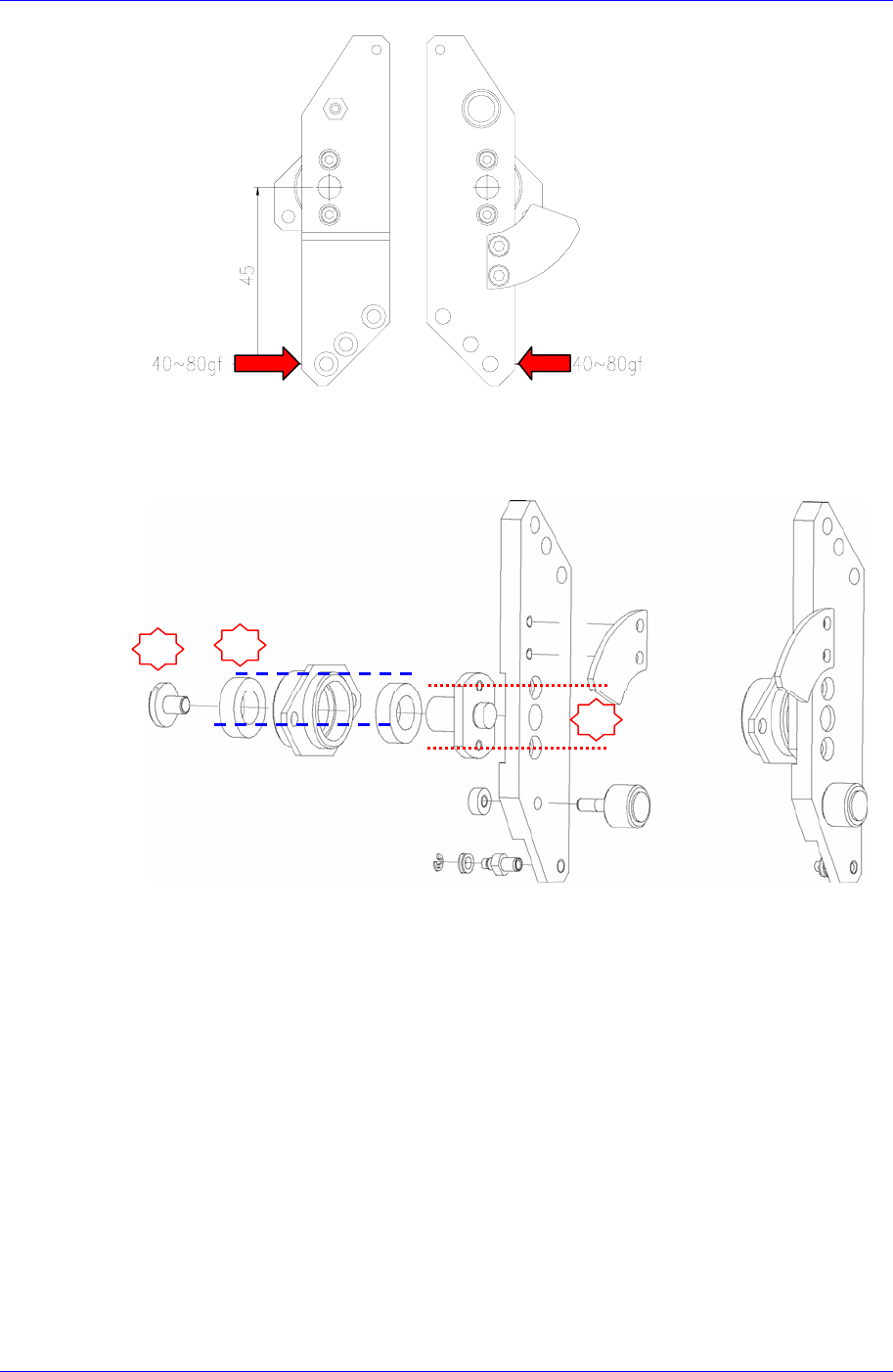

Force 测定时测定方向
Head Module
4-35
2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 分离右侧Cam时，使用扳手首先除去下图所示的Cam固定Set Screw (M3-2个)。
Main Switch关闭方
向 (逆时针方向)
Samsung Component Placer SM321 Service Manual
4-36
4. 利用扳手，除去右侧轴承套固定在头部本体的下图中固定螺丝(M3-2个)。
5. 请利用扳手，除去右侧轴承套固定到头部本体的下图中的固定螺丝(M3-3个)。
6. 除去松驰的Swing电动机同步齿型带，抓住左侧Cam分离Mirror Shaft。
轴承套
