SM321 SERVICE MANUAL - 第141页
Head Module 4-37 7. 把破损的材 料，替换成新品后，按照拆卸的 倒序进行组装。 右侧轴承套 左侧轴承套
Samsung Component Placer SM321 Service Manual
4-36

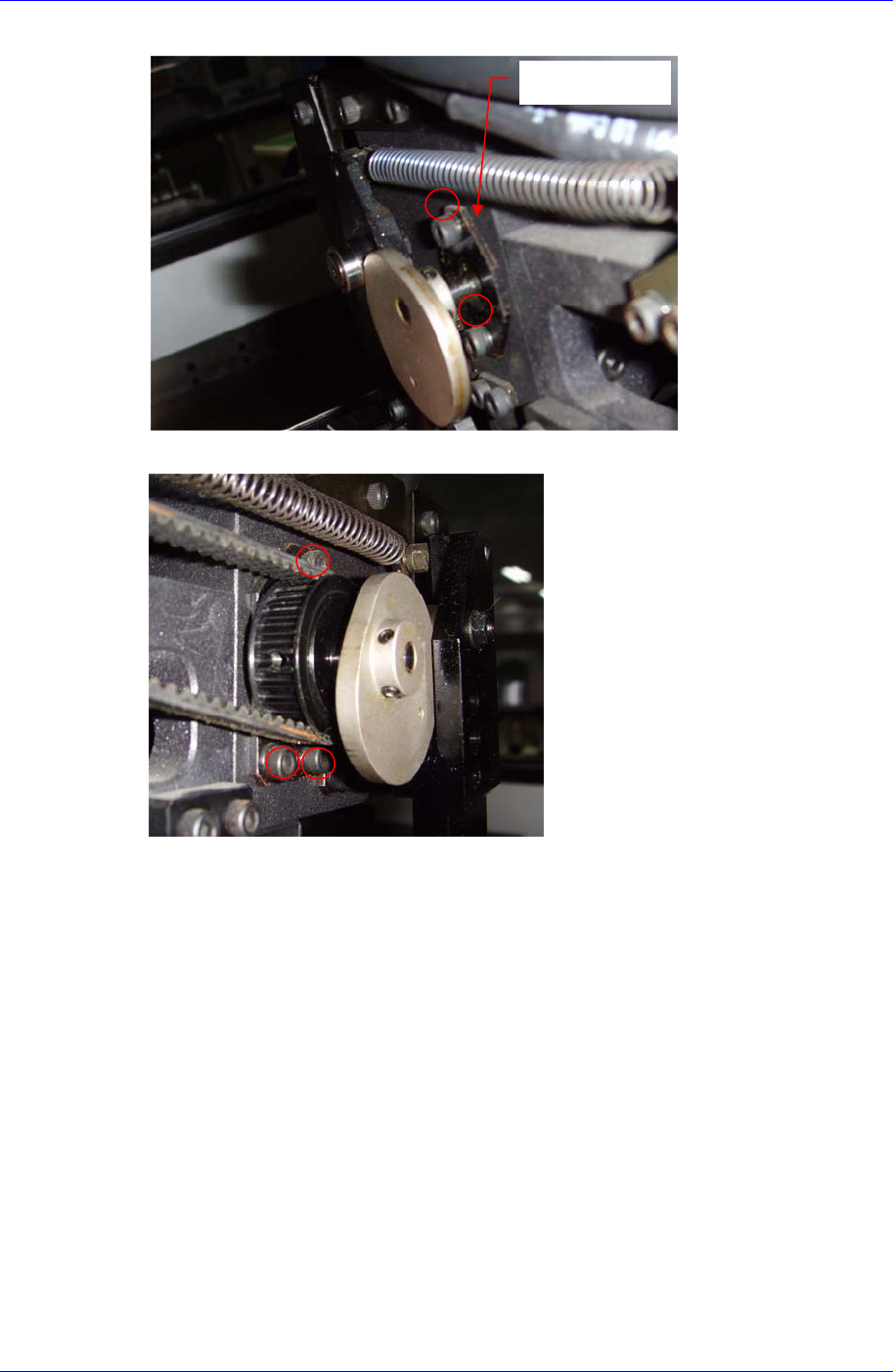

4. 利用扳手，除去右侧轴承套固定在头部本体的下图中固定螺丝(M3-2个)。
5. 请利用扳手，除去右侧轴承套固定到头部本体的下图中的固定螺丝(M3-3个)。
6. 除去松驰的Swing电动机同步齿型带，抓住左侧Cam分离Mirror Shaft。
轴承套
Head Module
4-37

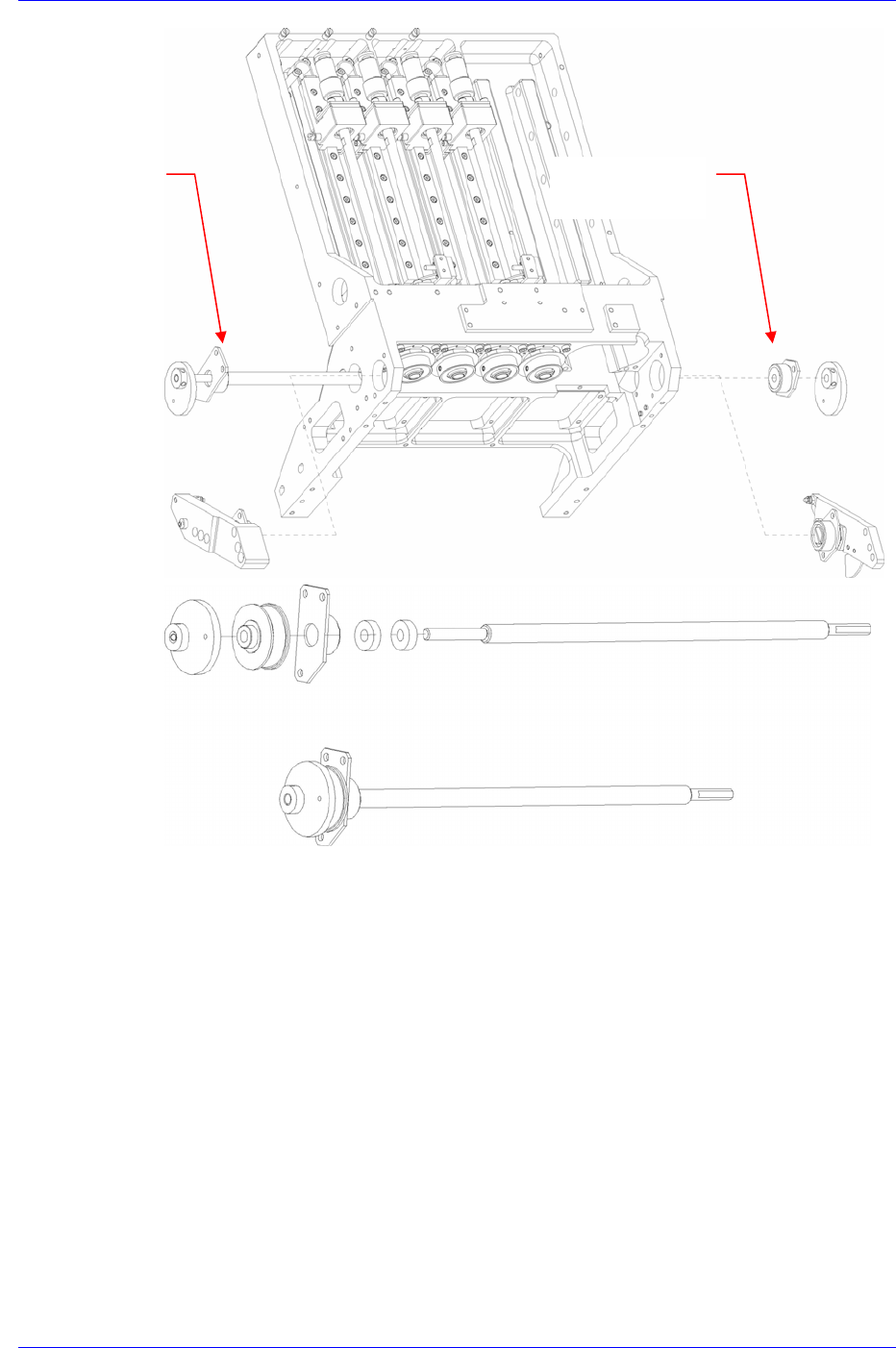

7. 把破损的材料，替换成新品后，按照拆卸的倒序进行组装。
右侧轴承套 左侧轴承套
Samsung Component Placer SM321 Service Manual
4-38
注 意
Cam 组装时，如下图使3点处于同一直线。此时旋转Cam，
使 Cam和Cam Follower之间无缝隙。
8. 打开设备前面的Main Switch，启动 PC。
9. 如果替换了Mirror Shaft，则需要以下Calibration作业。
Fly Camera & Head Spline Offset (请参照“3.7 Fly Camera & Head Spline
Offset Calibration“。)
Nozzle Check 再设置 (请参照“3.12 Nozzle Check “。
Mirror Cam Offset 再设置(请参照“3.1 Mirror Offset确认及补正“。)
10. 完成校正后，为了确认是否正常贴装部件，请执行测试。
Cam
Follower
Cam
