Samsung Component Placer SM321 Service Manual
4-38
注 意

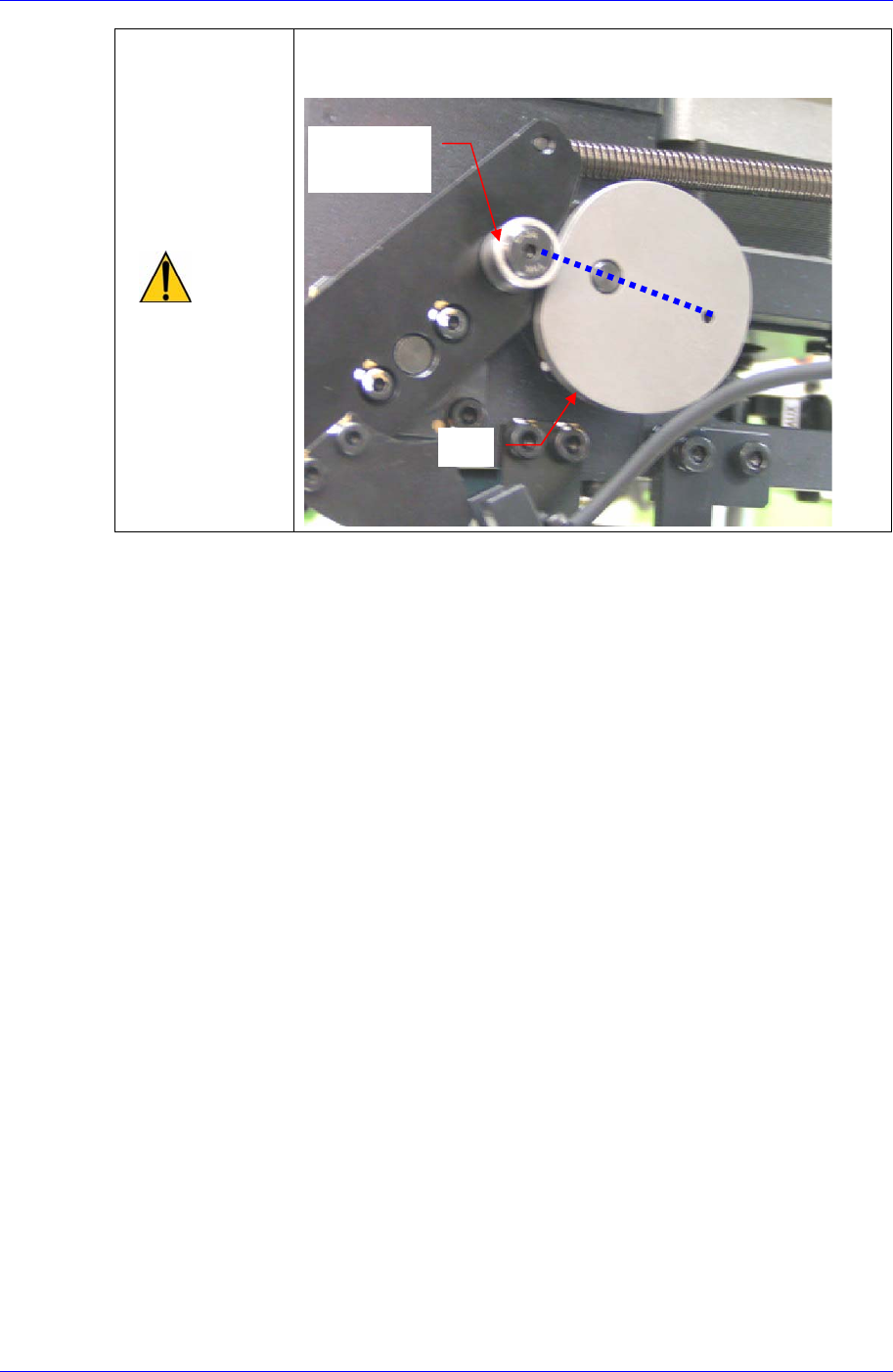

Cam 组装时，如下图使3点处于同一直线。此时旋转Cam，
使 Cam和Cam Follower之间无缝隙。
8. 打开设备前面的Main Switch，启动 PC。
9. 如果替换了Mirror Shaft，则需要以下Calibration作业。
Fly Camera & Head Spline Offset (请参照“3.7 Fly Camera & Head Spline
Offset Calibration“。)
Nozzle Check 再设置 (请参照“3.12 Nozzle Check “。
Mirror Cam Offset 再设置(请参照“3.1 Mirror Offset确认及补正“。)
10. 完成校正后，为了确认是否正常贴装部件，请执行测试。
Cam
Follower
Cam
Head Module
4-39
4.6. Swing Motor/Swing Timing Belt
4.6.1. Swing Motor/Swing Timing Belt 替换代表事例
Mirror工作不良
电动机故障时
皮带磨损时 (噪音发生)
4.6.2. 必要工具
Tension gage
T Wrench (其他提供工具) or Hex Wrench(4mm,3mm,2.5mm)
4.6.3. Swing Motor/Swing Timing Belt 替换次序

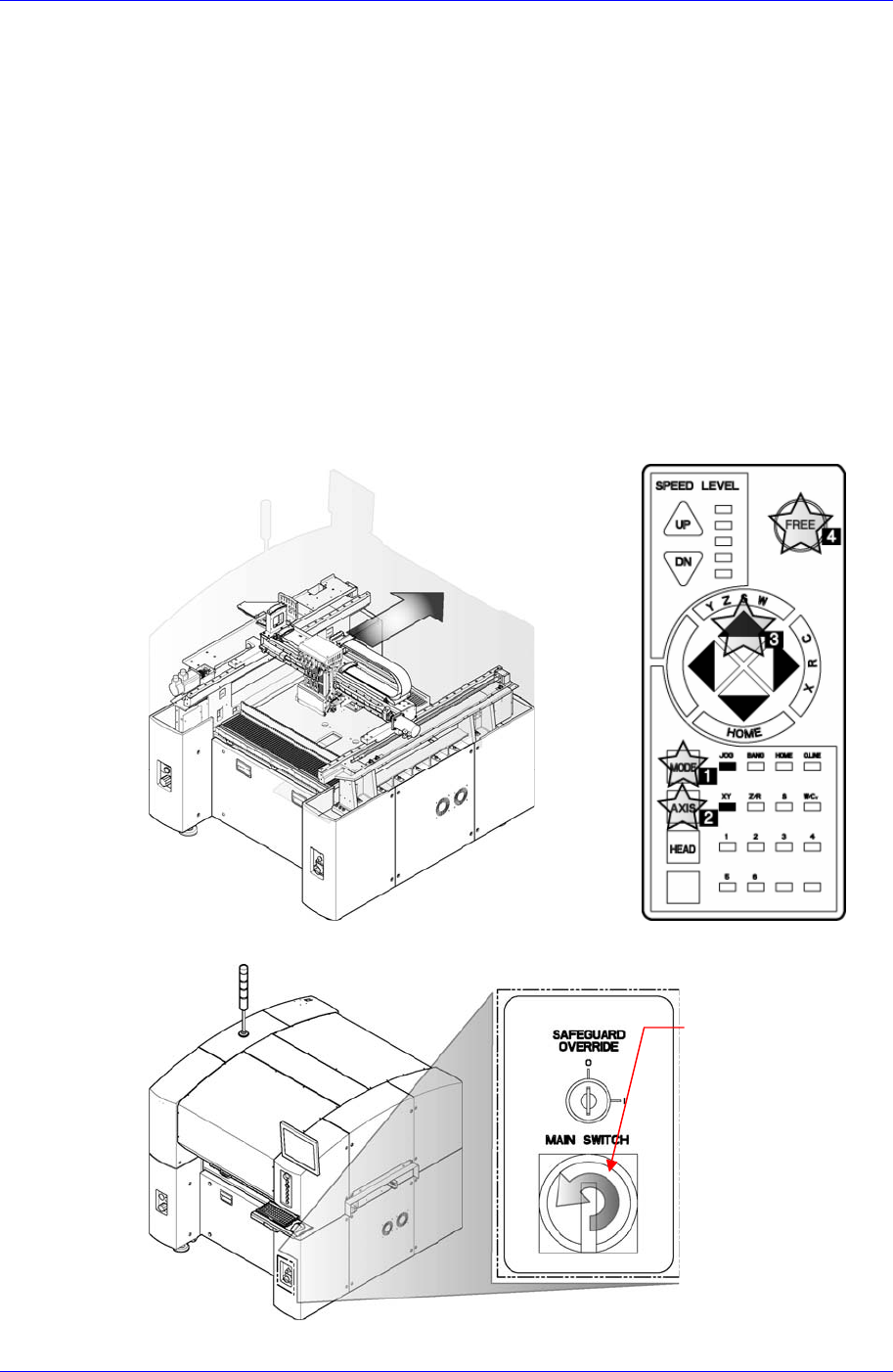

1. 操作示教框，把X Frame移动到后面。
2. 正常关闭PC后，关闭设备前面的Main Switch。
Main Switch关闭方
向(逆时针方向)
Samsung Component Placer SM321 Service Manual
4-40

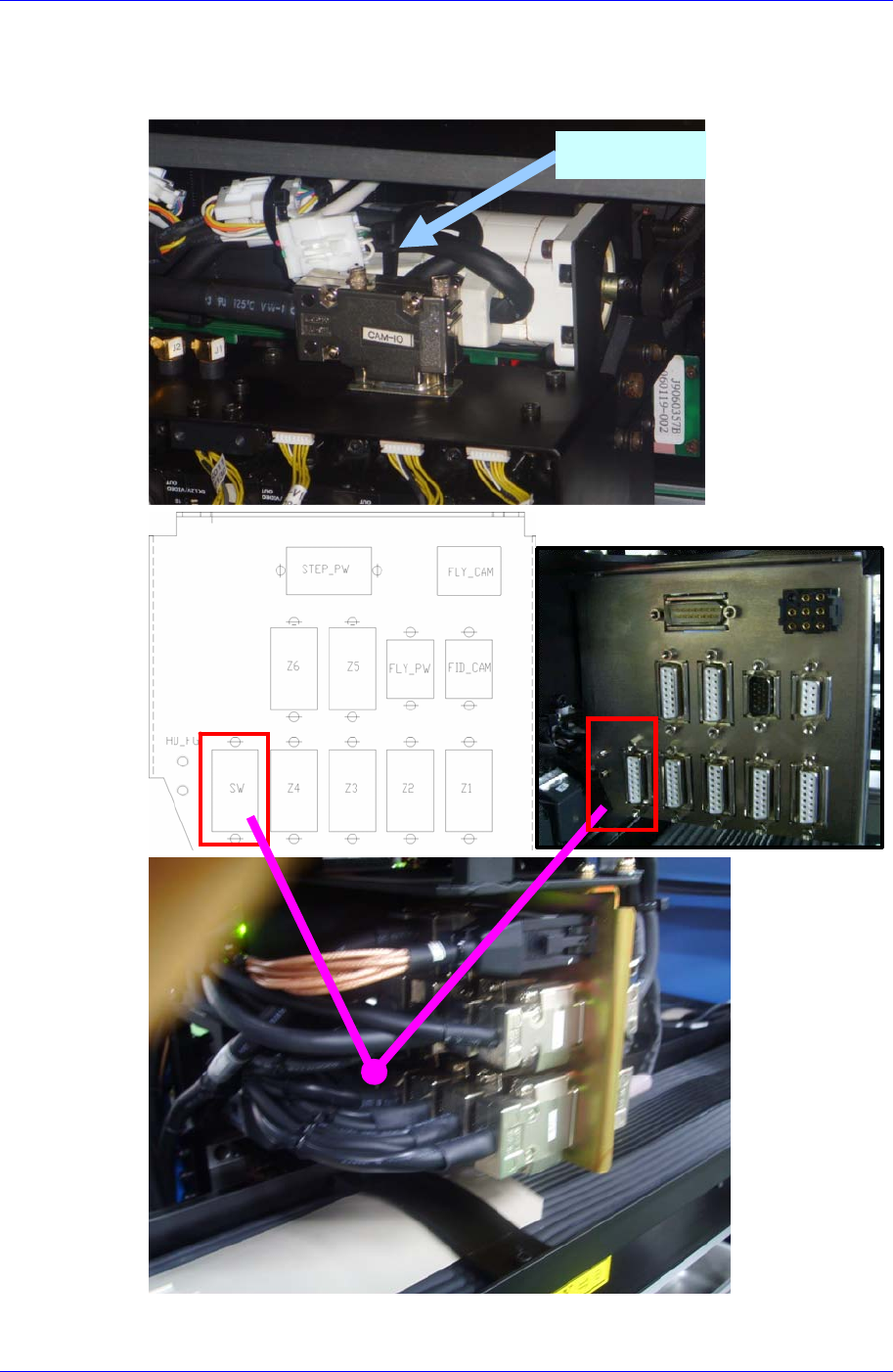

3. Swing 电动机替换时，首先要除去与电动机连接的电力电缆和放大机电缆。为
此，首先要切断固定电缆的连接电缆后，参照下图的头部托架的带状电缆构成
，分离与Swing相关的电缆。
4. 请利用扳手除去把电动机固定到头部本体的下图中的1号固定螺丝(M3-2个)。
连接电缆
