Samsung Component Placer SM321 Service Manual
4-40
3. Swing 电动机替换时，首先要除去与电动机连接的电力电缆和放大机电缆。为
此，首先要切断固定电缆的连接电缆后，参照下图的头部托架的带状电缆构成
，分离与Swing相关的电缆。
4. 请利用扳手除去把电动机固定到头部本体的下图中的1号固定螺丝(M3-2个)。
连接电缆
Head Module
4-41

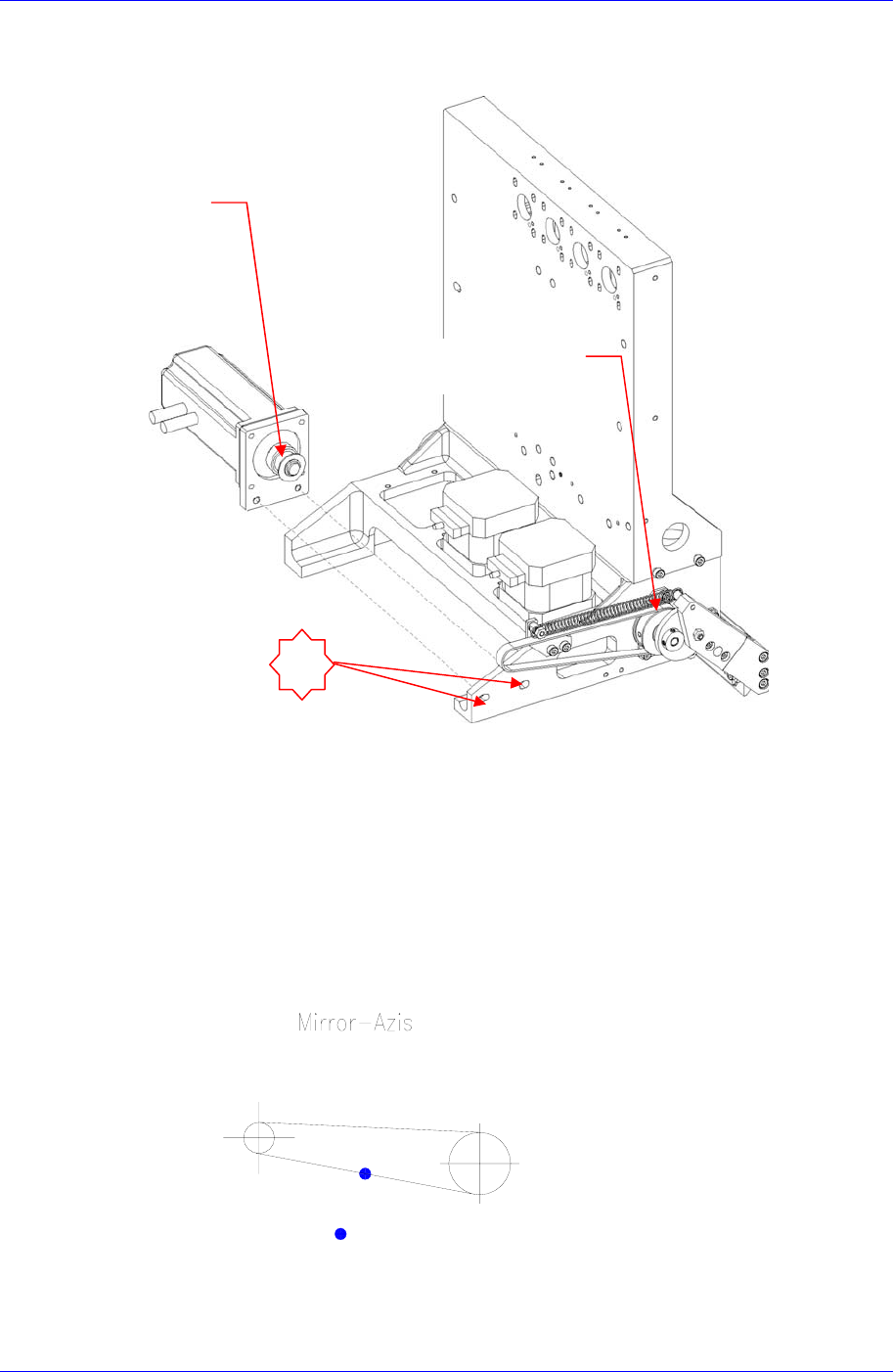

然后分离已松弛的同步齿型带。
同步齿型带交换或除去后，重新组装皮带时，请如下操作。
拧松上图1号固定螺丝(M3-2个)，确保电动机活动空间。
在Mirror Shaft 皮带轮扣上同步齿型带，在Swing电动机的皮带上扣上皮带
，适当地固定1号固定螺丝，调节皮带张力。
拧紧上图1号固定螺丝，维持张力保持不变.
利用测定仪，设置张力的方法如下。
à 请利用Unitta测定仪，在皮带的中央测定同步齿型带张力。(检查基准:
201~235 Hz 或 22~30 N)
1
Mirror Shaft
皮带轮
Swing 电动机
皮带轮
测定位置
Samsung Component Placer SM321 Service Manual
4-42

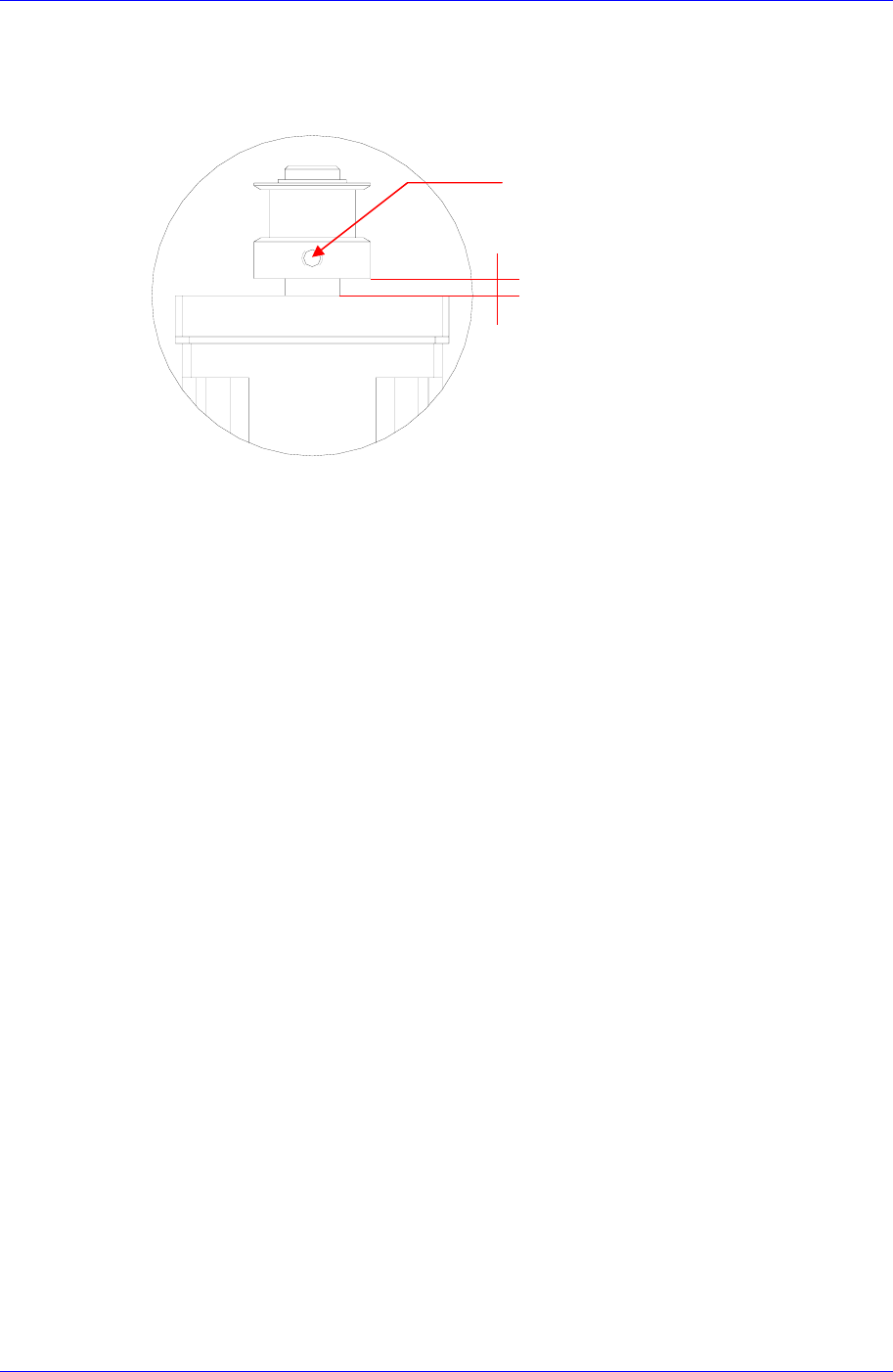

5. 从Swing电动机除去皮带轮时，请利用扳手分离两个Set Screw 。然后分离
Bracket和Isolator，替换电动机。替换电动机后，组装时请参照下图组装皮带轮
。
6. 组装时为倒序。
7. 完成组装，则打开设备前面的Main Switch，启动PC。
8. 请执行Swing电动机的Home。
9. 若替换Swing 电动机或同步齿型带，则需要以下Calibration作业。
Fly Camera & Head Spline Offset (请参照“3.7 Fly Camera & Head Spline
Offset Calibration“。)
Nozzle Check 再设置 (请参照“3.12 Nozzle Check “。)
Mirror Cam Offset 再设置(请参照“3.1 Mirror Offset确认及补正“。)
10. 完成校正后，为了确认是否正常贴装部件，请执行测试。
2.5 mm
Set Screw
