Samsung Component Placer SM321 Service Manual
4-52
电动机替换次序
1. 请执行同步齿型带替换次序(No.1~No.6)。
2. 分离连接在Z轴电动机的电缆。残照下图，请分离所要替换的电动机有关的电
缆。
3. 分离同步齿型带后，拧开4个把电动机固定到头部本体的固定螺丝(M3)，分离
电动机。
4. 利用扳手除去Set Screw后分离电动机皮带轮。
Head Module
4-53

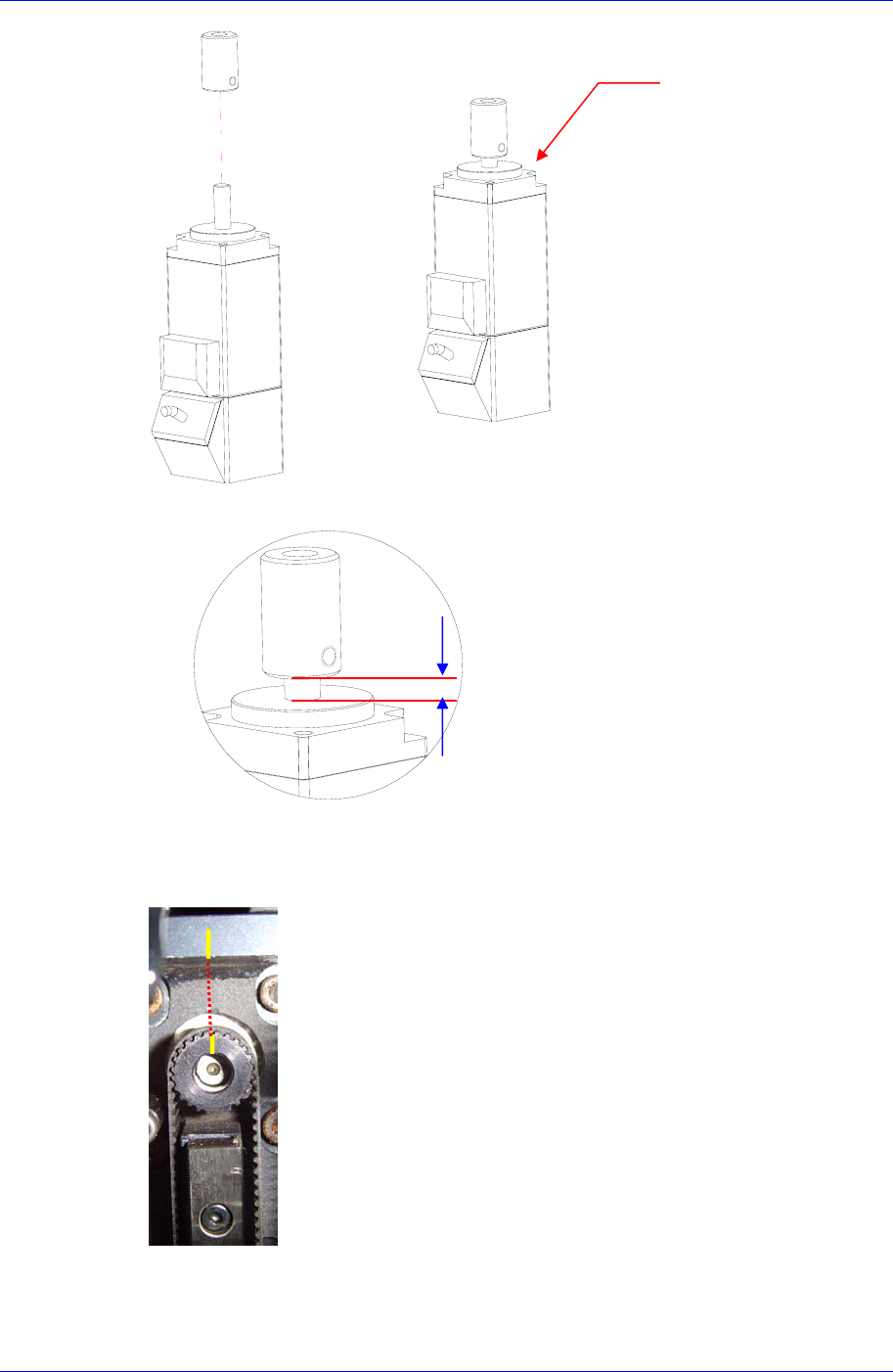

5. 如下图把皮带轮组装到电动机上，重新连接电动机电缆。
6. 利用固定螺丝(M3-4个)，把电动机固定到头部本体。此时，利用齿垢寻找Z相
，如下图在Z轴电动机皮带轮和头部本体上12时方向作出标记。
然后，参照同步齿型带替换次序的7号措施，组装同步齿型带。
Set Screw
1.5 m
m

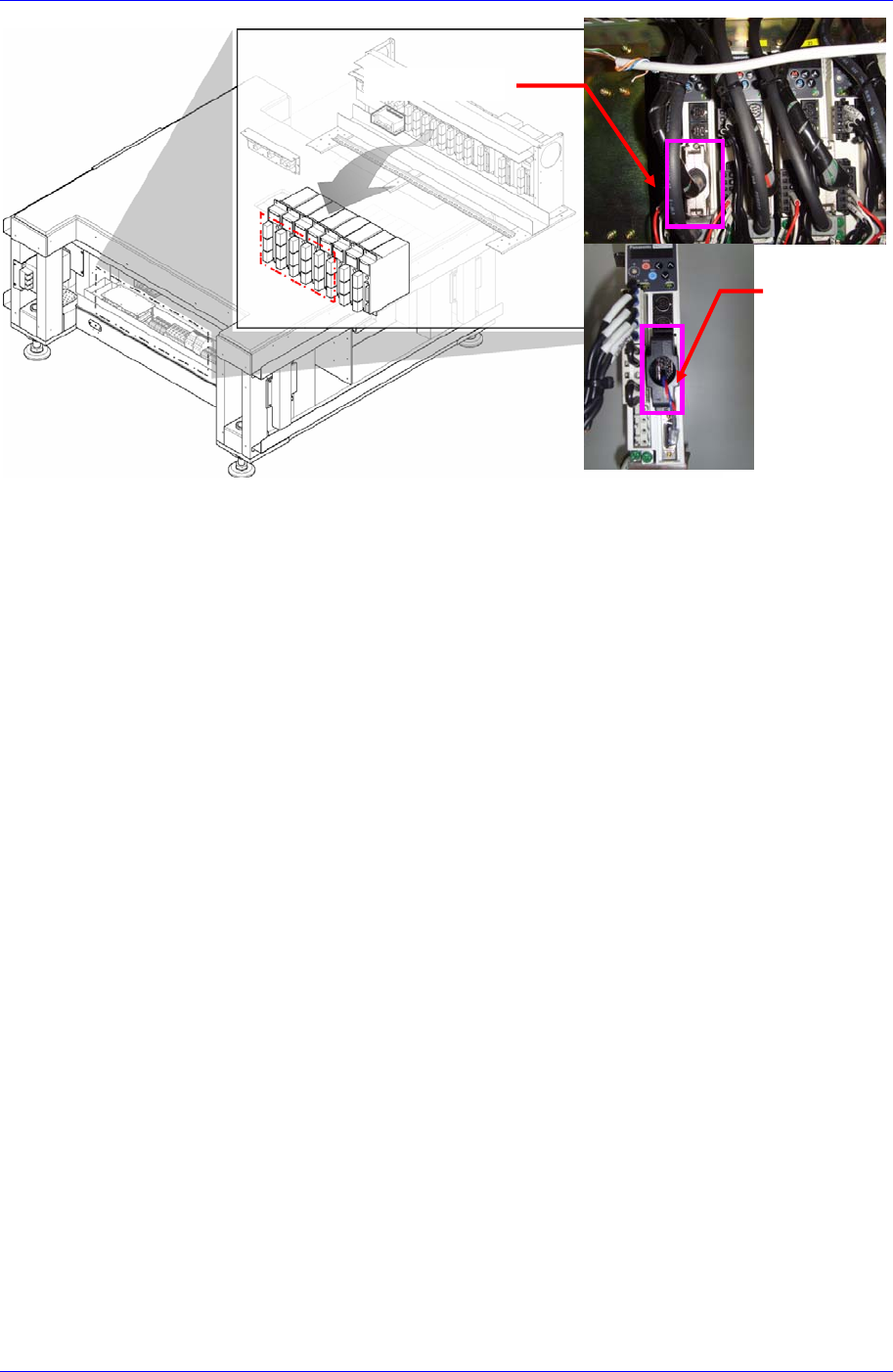

Z相寻找齿垢的使用方法
y 除去连接在相应 Z 轴伺服电动机 AMP 的放大机用
Port 的放大机电缆后，连接齿垢的电缆。
y LED 点灯为止，手动旋转电动机皮带轮。
y 如下图标记此时的位置。
y 完成后，除去齿垢的连接器,在 Z轴伺服电动机 A
MP 的放大机用 Port 上连接 Z 轴电动机的放大机电
缆。
Samsung Component Placer SM321 Service Manual
4-54
在没有具备寻找Z相的齿垢时如下操作。
à 打开设备前面的Main Switch，启动PC。
à 皮带轮上未标记状态，仍然把同步齿型带组装到电动机皮带轮。
à 对Z轴执行Home。此时正常找到Z轴Home为止，一格一格转动电动机
皮带轮组装皮带后，重新对Z轴执行Home。
à 如果正常找到Home，请此时在Z轴电动机皮带轮和头部本体12时方向作
出标记。
à 请参照同步齿型带替换次序7号措施组装同步齿型带。
7. 完成，则打开设备前面的Main Switch，启动PC。
8. 确认Ball spline Nut周边有无污渍，利用真空清扫仪清扫干净。如果 Ball spline
Nut中流入污渍，将影响到设备的性能。
9. 需要以下Calibration作业。
Detect Z Offset 执行 (请参照“3.2 Z Offset Calibration“。)
Nozzle Check 执行 (请参照“3.12 Nozzle Check “。)
请确认
ANC是否正常工作。
Head Offset Calibration 执行 (请参照“3.5
Head X, Y Offset Calibration
“)
。
Fly camera Calibration 执行 (请参照“3.6 Fly Camera Scale & Rotation
Calibration“ 。)
Fly Cam Offset Calibration 执行 (请参照“3.7 Fly Camera & Head Spline
Offset Calibration“ 。)
10. 为确认是否正常贴装部件，请执行测试。
放大机用 Port
齿垢
