Samsung Component Placer SM321 Service Manual 4-58 5. 向下推动 Bal l Spline 进行分离后 (A), 利用扳手分离 Ball Spline 和喷嘴座。 然后向 上拉动 Ball Spline Nut 分离后替换成新的 Ball Spline 和 Ball Spline Nut 。 Ball Spline Ball Spline Nut A C B Spline Housin…
Head Module
4-57

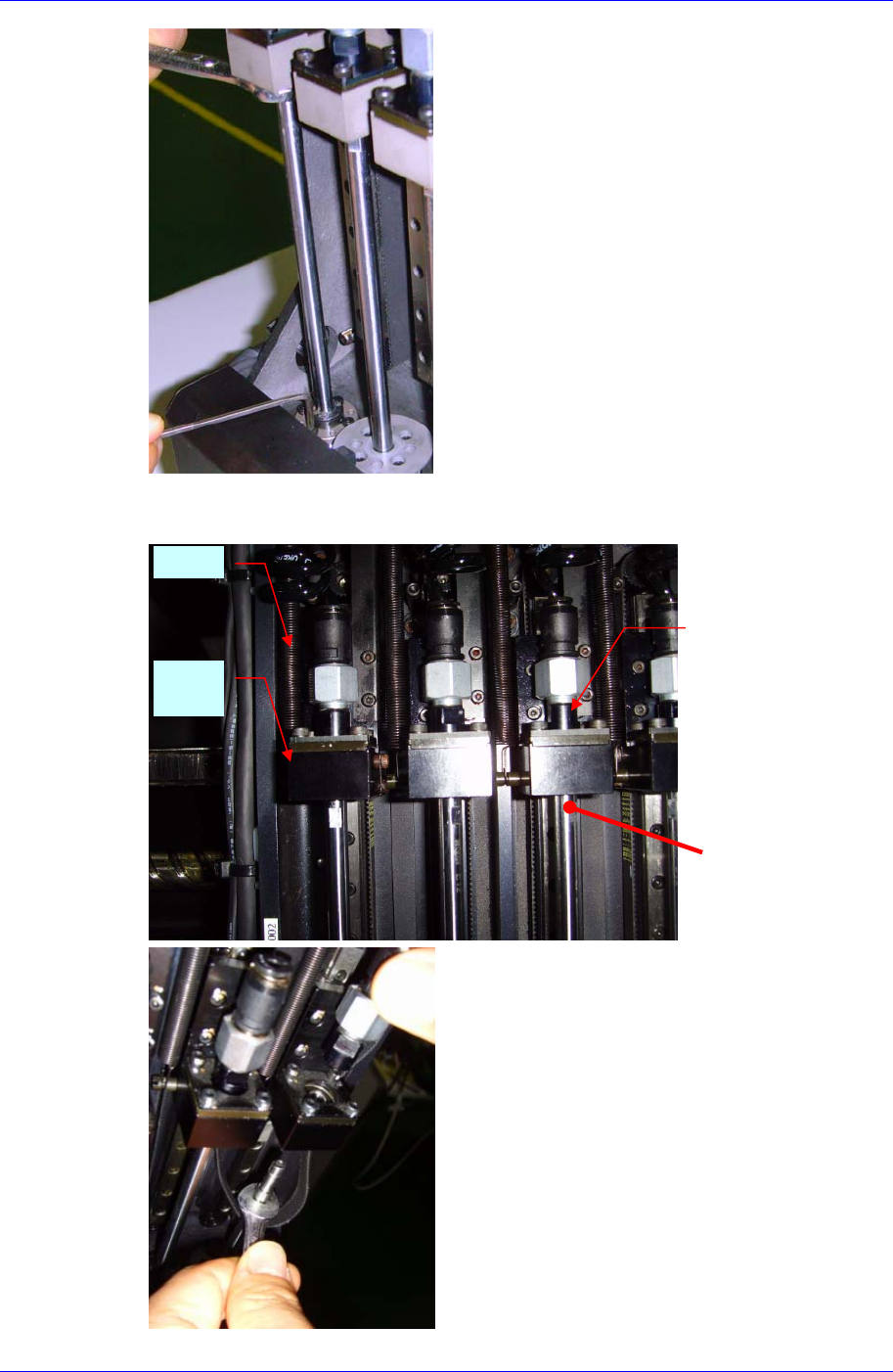

4. 从Slide Body分离弹簧后，用扳手(7mm)夹紧home(A), 利用扳手(7mm)从Ball
Spline分离出接头。
Home
(A)
接头 (B)
弹簧
Slide
Body
Samsung Component Placer SM321 Service Manual
4-58

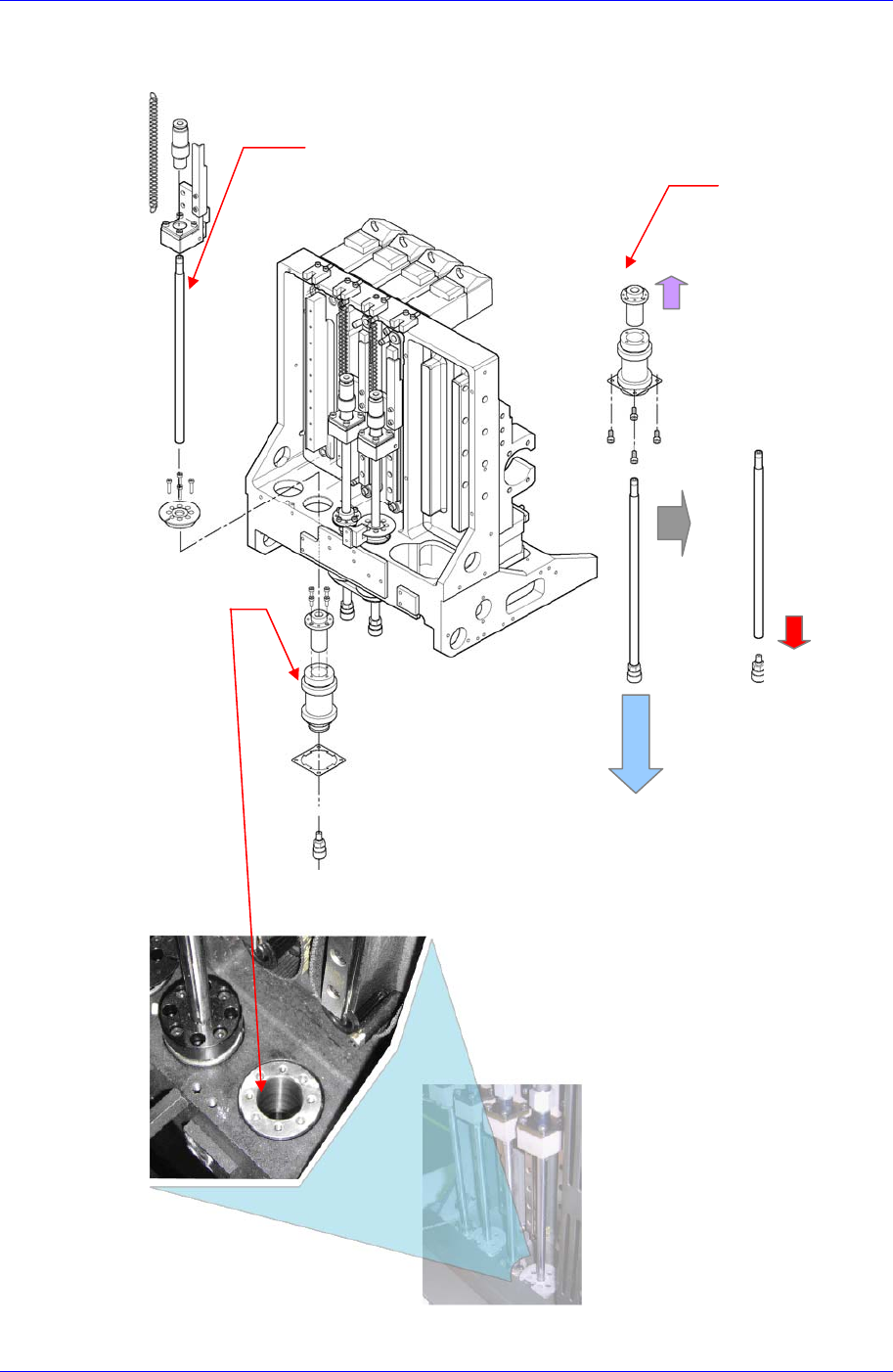

5. 向下推动Ball Spline进行分离后(A), 利用扳手分离Ball Spline和喷嘴座。然后向
上拉动Ball Spline Nut分离后替换成新的Ball Spline和Ball Spline Nut。
Ball Spline
Ball Spline Nut
A
C
B
Spline Housing
Ass’y
Head Module
4-59

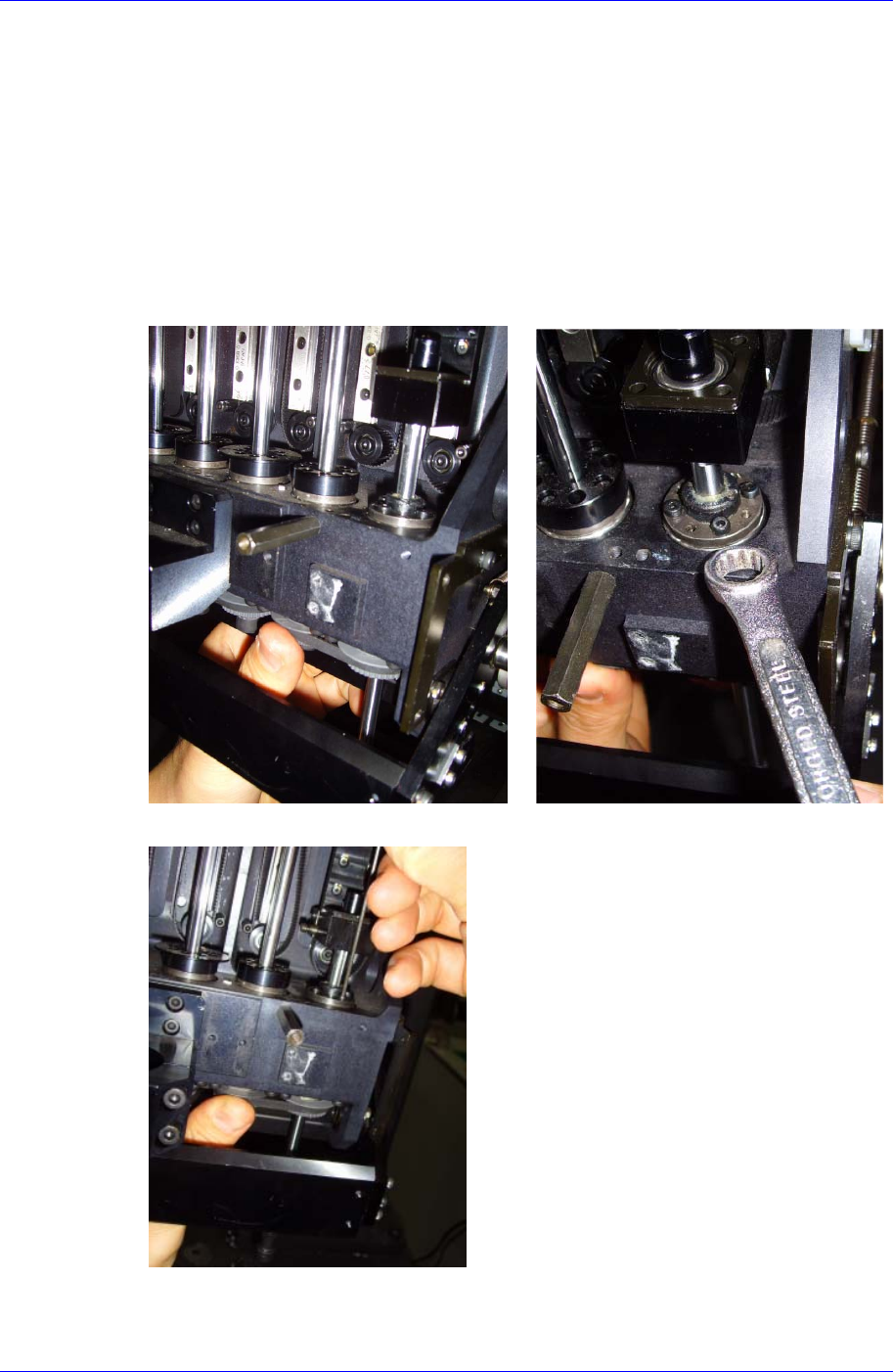

6. 把喷嘴座组装在Ball spline，插入Ball spline Nut。
组装喷嘴座时，请利用力矩扳手进行组装。连接力矩为18 kgf.cm。.
7. 插入Ball spline Nut后利用固定螺丝(M2–4个)，把Ball spline Nut组装在Spline
Housing Ass’y。
8. 从下往上插入Ball spline，Ball spline上组装接头后把弹簧连接到slidu body。
9. 打开设备前面的Main Switch，启动PC。
10. 利用示教框，慢慢旋转替换的头部，通过fly camera确认喷嘴座的偏心旋转程度
。 微调假组装的Ball splineNut直到喷嘴座不偏心旋转为止。 (可以如下图手动
旋转，肉眼确认偏心程度，但不建议这么做。)
11. 完成微细调整，请固定好固定螺丝。
12. R轴传感器dog组装时，请参照下图的设置。
