Samsung Component Placer SM321 Service Manual
5-8
3. Conveyor移动最大幅度，请利用卷尺测定幅度。
注 意
此时, 测定值基本上Width Margin为0.5(mm)，应为 400 +
0.5 = 400.5。

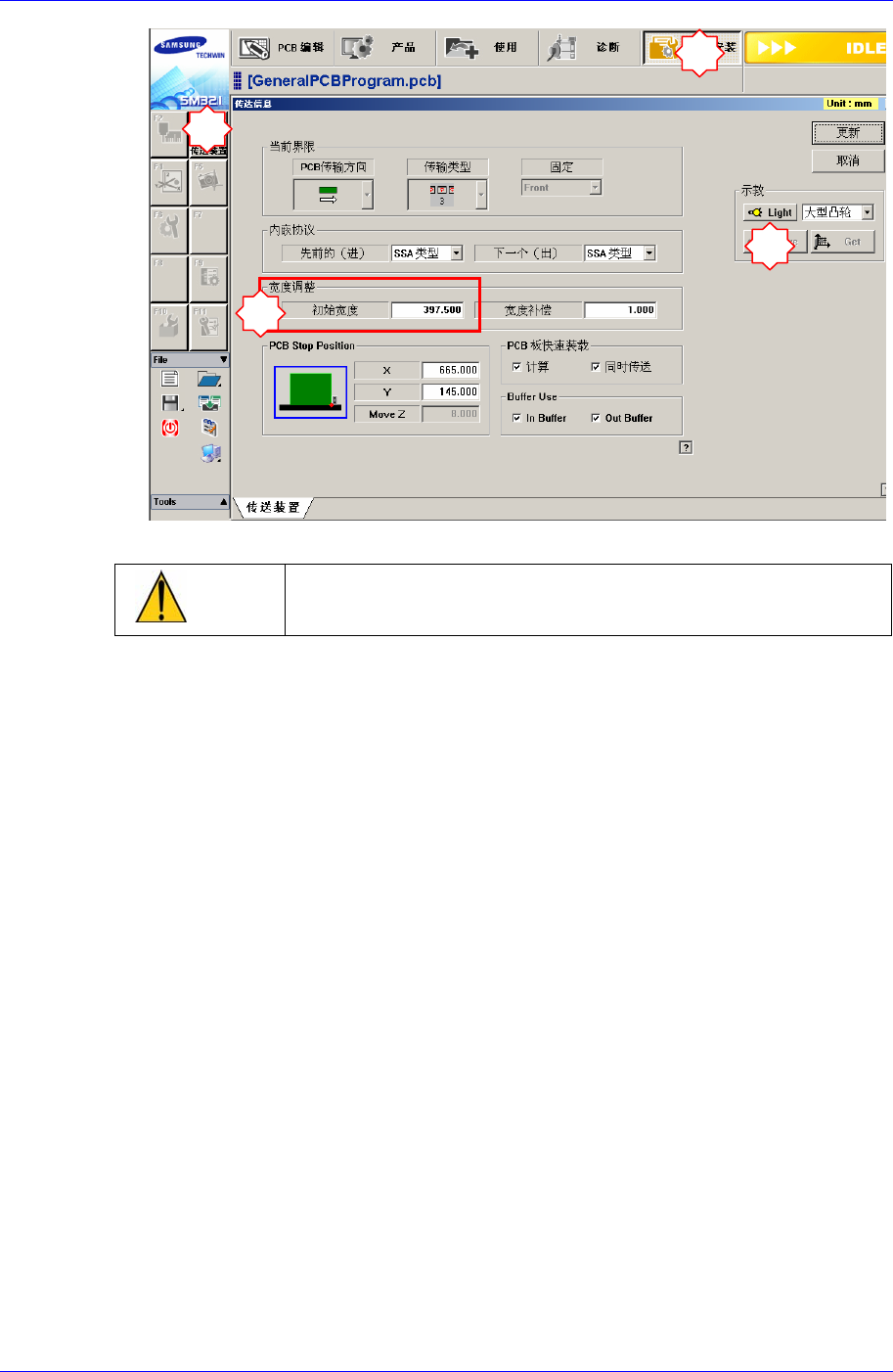

4. 如果测定值和输入值之间有差距，则把测定值输入到<initial Width>编辑框中，
再点击 <Move>按钮重新测定。
5. 测定值和输入值之间误差范围维持0.5(mm)以内。
6. 最终输入任意的输入值，测定宽度调节结果进行确认。
1
2
3
4
Conveyor & BUT
5-9
5.3. Conveyor Sensor Setting
5.3.1. 必要工具
精密螺丝批套(其他提供工具)
T Wrench (其他提供工具) or Hex Wrench
5.3.2. PCB Flow 别 Sensor Setting
1. 操作示教框，把X Frame移动到后面。
输入传感器
待机传感器
贴装传感器
Quick load传
感器
出口传感器
Samsung Component Placer SM321 Service Manual
5-10
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 请确认Sensor位置是否准确。
4. 请确认Place Sensor位置是否附着在从Working Stopper34.5mm处。
5. 在Sensor Rail区间活动Quick load Sensor，确认在各个位置有无配线干扰及
PCB 感知与否。
6. 传感器 Setting后执行调整。
7. 为了确认传感器工作与否，请执行“Conveyor Module Diagnosis”对话框。请点
击 <Automatic> 按钮确认传感器正常工作与否。
Main Switch关闭方
向(逆时针方向)
PCB 传感器组装位置基准
输送机可作业Zone的末端到
Sensor Bracket的距离
