Samsung Component Placer SM321 Service Manual 5-10 2. 正常关闭 PC 后关闭设备 前面的 Main Switch 。 3. 请确认 Senso r 位置是否准确。 4. 请确认 Place Sensor 位置是否附着 在从 W orking Stopper34.5mm 处。 5. 在 Sensor Rail 区间活动 Quick load Sensor ，确认在各个位置有无配线干 扰…
Conveyor & BUT
5-9
5.3. Conveyor Sensor Setting
5.3.1. 必要工具
精密螺丝批套(其他提供工具)
T Wrench (其他提供工具) or Hex Wrench
5.3.2. PCB Flow 别 Sensor Setting

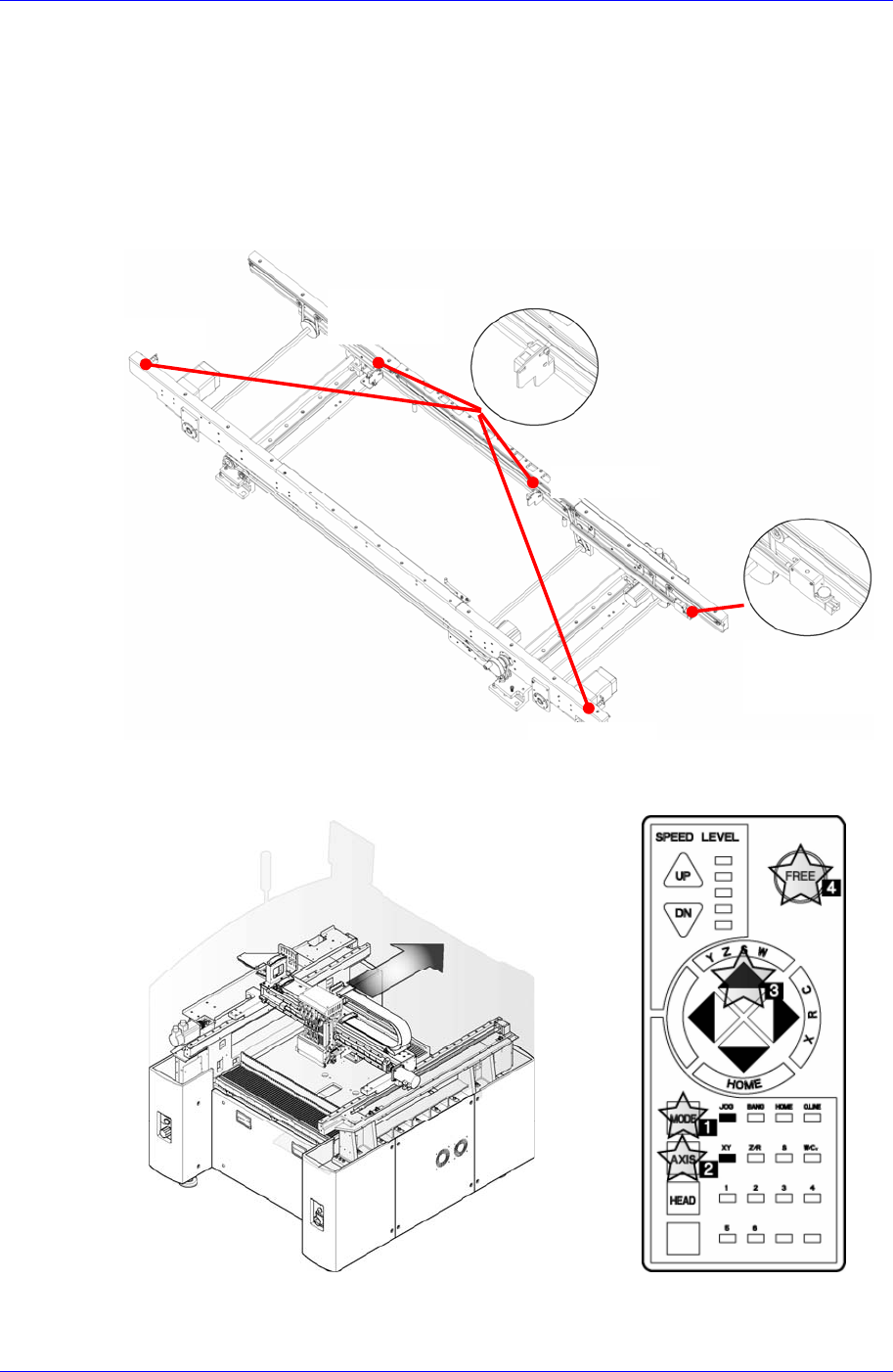

1. 操作示教框，把X Frame移动到后面。
输入传感器
待机传感器
贴装传感器
Quick load传
感器
出口传感器
Samsung Component Placer SM321 Service Manual
5-10
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 请确认Sensor位置是否准确。
4. 请确认Place Sensor位置是否附着在从Working Stopper34.5mm处。
5. 在Sensor Rail区间活动Quick load Sensor，确认在各个位置有无配线干扰及
PCB 感知与否。
6. 传感器 Setting后执行调整。
7. 为了确认传感器工作与否，请执行“Conveyor Module Diagnosis”对话框。请点
击 <Automatic> 按钮确认传感器正常工作与否。
Main Switch关闭方
向(逆时针方向)
PCB 传感器组装位置基准
输送机可作业Zone的末端到
Sensor Bracket的距离
Conveyor & BUT
5-11
[传感器组装]
2-J3211048
PHOTO SENSOR
4-J1300147
SHCS[M3*12]
4-J1300134
FLAT WASHER[M3]
J3211032A
PHOTO SENSOR
4-J1300433
SHCS[M3*15]
J7053689A
QUICK SENSOR KNOB
J7153331A
RAIL SENSOR
2-J2100007
SQUARE NUT[M4]
2-J1300438
SHCS[M4*8]
1
2
3
