Conveyor & BUT 5-1 1 [ 传感器组装 ] 2- J321 104 8 PHOT O SENS OR 4- J130 014 7 SHCS [M3 *12 ] 4- J130 013 4 FLAT WASH ER[ M3] J321 103 2A PHOT O SENS OR 4- J130 043 3 SHCS [M3 *15 ] J705 368 9A QUIC K SENS OR KNOB J715 33…
Samsung Component Placer SM321 Service Manual
5-10
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 请确认Sensor位置是否准确。
4. 请确认Place Sensor位置是否附着在从Working Stopper34.5mm处。
5. 在Sensor Rail区间活动Quick load Sensor，确认在各个位置有无配线干扰及
PCB 感知与否。
6. 传感器 Setting后执行调整。
7. 为了确认传感器工作与否，请执行“Conveyor Module Diagnosis”对话框。请点
击 <Automatic> 按钮确认传感器正常工作与否。
Main Switch关闭方
向(逆时针方向)

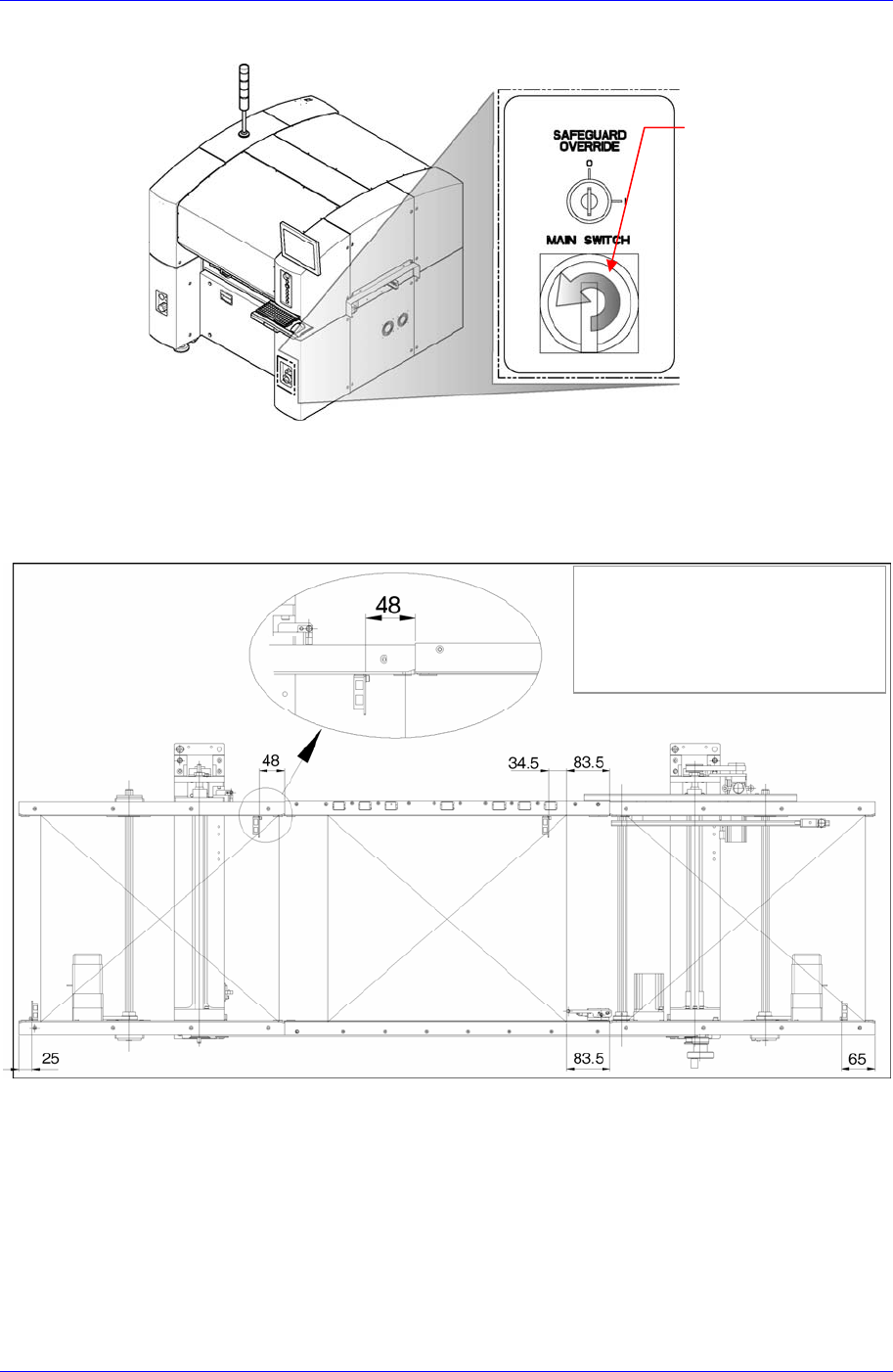

PCB 传感器组装位置基准
输送机可作业Zone的末端到
Sensor Bracket的距离
Conveyor & BUT
5-11
[传感器组装]
2-J3211048
PHOTO SENSOR
4-J1300147
SHCS[M3*12]
4-J1300134
FLAT WASHER[M3]
J3211032A
PHOTO SENSOR
4-J1300433
SHCS[M3*15]
J7053689A
QUICK SENSOR KNOB
J7153331A
RAIL SENSOR
2-J2100007
SQUARE NUT[M4]
2-J1300438
SHCS[M4*8]
1
2
3
Samsung Component Placer SM321 Service Manual
5-12
J3212004A
PHOTO SENSOR
4-J1300433
SHCS[M3*6]
2-J3212026A
PHOTO SENSOR
4-J1300433
SHCS[M3*6]
J7053214C
PHOTO SENSOR
2-J1300141
SHCS[M3*10]
2-J3211048
PHOTO SENSOR
4-J1300147
SHCS[M3*12]
4-J1300134
FLAT WASHER[M3]
J7053216B
DOG DENSOR
2-J1300433
SHCS[M3*6]
J7053779A
BRACKET1 HOME SENSOR DOG
J7053778A
BRACKET2 HOME SENSOR DOG
2-J1300440
SHCS[M5*15]
J7053748A
STOPPER-FRONT
2-J1300190
SHCS[M4*16]
J7053762A
STOPPER REAR
2-J1300190
SHCS[M4*16]
[PCB传感器电缆处理方法]
确保传感器电缆的余裕
后, 用连接电缆固定
Clamp Unit的 Up/Down 时 ,
防止传感器电缆被夹住
确保传感器电缆的余裕
后, 用连接电缆固定
In / Out 传感器
Wait / Work 传感器
