Samsung Component Placer SM321 Service Manual 5-22 19. 相互交换连接 Conveyor I/F Board 的 CN14 的 1, 3, 5 번 号 Pin 和 CN16 的 1, 3, 5 号 Pin 。 CN 16 CN 14 20. 作业完成后打开设备前 面的 Main Switch 启动 PC 。 21. 利用文本编辑器如下图所示编辑 ‘Config.db’ 文件 (C:\M…

100%1 / 389
Conveyor & BUT
5-21
밀착
Sensor
연장
Cable
청색
흑색
Up/Down
Sensor Cable
18. 如下图在feeder base左侧的连接器上连接Up/Down传感器延长电缆，利用Cable
Tie整理配线。
연장케이블
업다운센서케이블
연결커넥터
贴紧
传感器延长电缆
青色
黑色
升降传感器电缆
延长电缆
连
接
连
接
器
Samsung Component Placer SM321 Service Manual
5-22
19. 相互交换连接Conveyor I/F Board的 CN14的 1, 3, 5
번
号 Pin和 CN16的 1, 3, 5
号Pin。
CN16
CN14
20. 作业完成后打开设备前面的Main Switch启动PC。

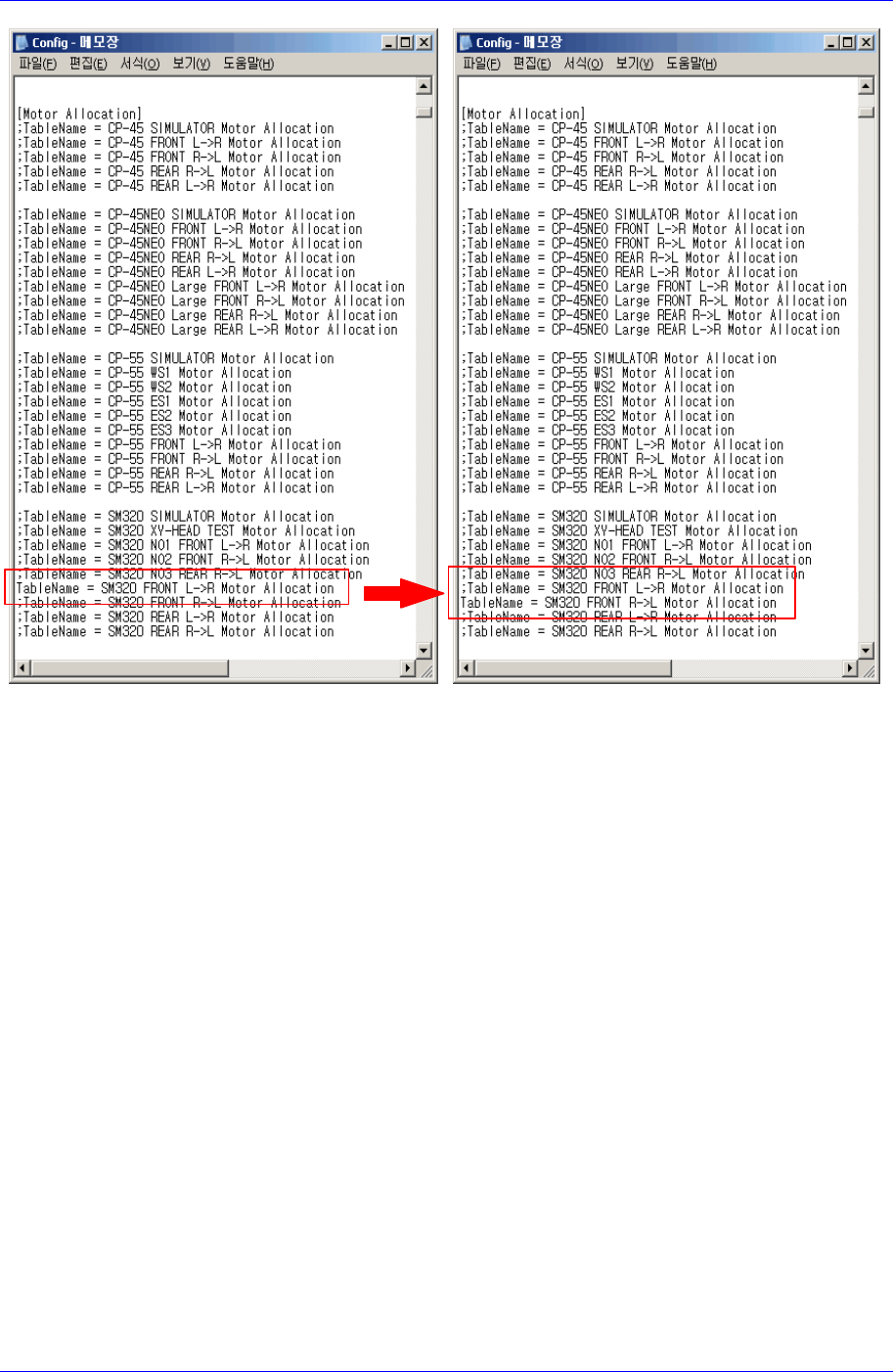

21. 利用文本编辑器如下图所示编辑‘Config.db’ 文件 (C:\Mark5\System\Config.db)
后保存。
Conveyor & BUT
5-23
PCB Flow: “右 -> 左”时设置
;TableName = SM320 NO3 REAR R->L Motor Allocation
TableName = SM320 FRONT L->R Motor Allocation
PCB Flow: “左 -> 右” 时设置
TableName = SM320 NO3 REAR R->L Motor Allocation
;TableName = SM320 FRONT L->R Motor Allocation
22. 在System Factory Setup 菜单选择所要变更的PCB Flow。若要执行 System
Factory Setup 菜单，需要在服务方式中输入System Factory Setup 密码。
