Conveyor & BUT 5-29 T W rench ( 其他提供工具 ) or Hex W rench 5.5.2.2. AC 电动机 T imimg Belt 替换次序 1. 操作示教框 X Frame 移动到后面。 2. 正常关闭 PC 后关闭设备 前面的 Main Switch 。 3. 拧开固定螺丝 (M4-4 个 ) 从 Spline-S 分离出电动机和 AC Motor- Spacer ，再拧开 Set …
Samsung Component Placer SM321 Service Manual
5-28
à 拧开Tension Bracket的固定螺丝(M5-2个)摘掉Timimg Belt。
à Timimg Belt替换后, 请参照组装时规定的Timimg Belt张力，利用
Bracket-Servo Motor上的剩余孔设置Timimg Belt张力。
[Timimg Belt的张力基准]
SM321E 备注
基准值
张力(N) 频率(Hz)
宽度调节 Motor Belt 35 252 ± 10% U-505(Tension Gage)使用
Timing Belt
Tension
宽度调节同步化 Belt
16.5 18.5 ± 10%
U-505(Tension Gage)使用
张力检查器具使用
4. 组装为拆卸的倒序。
5. 作业完成后打开设备前面的主开关启动PC。

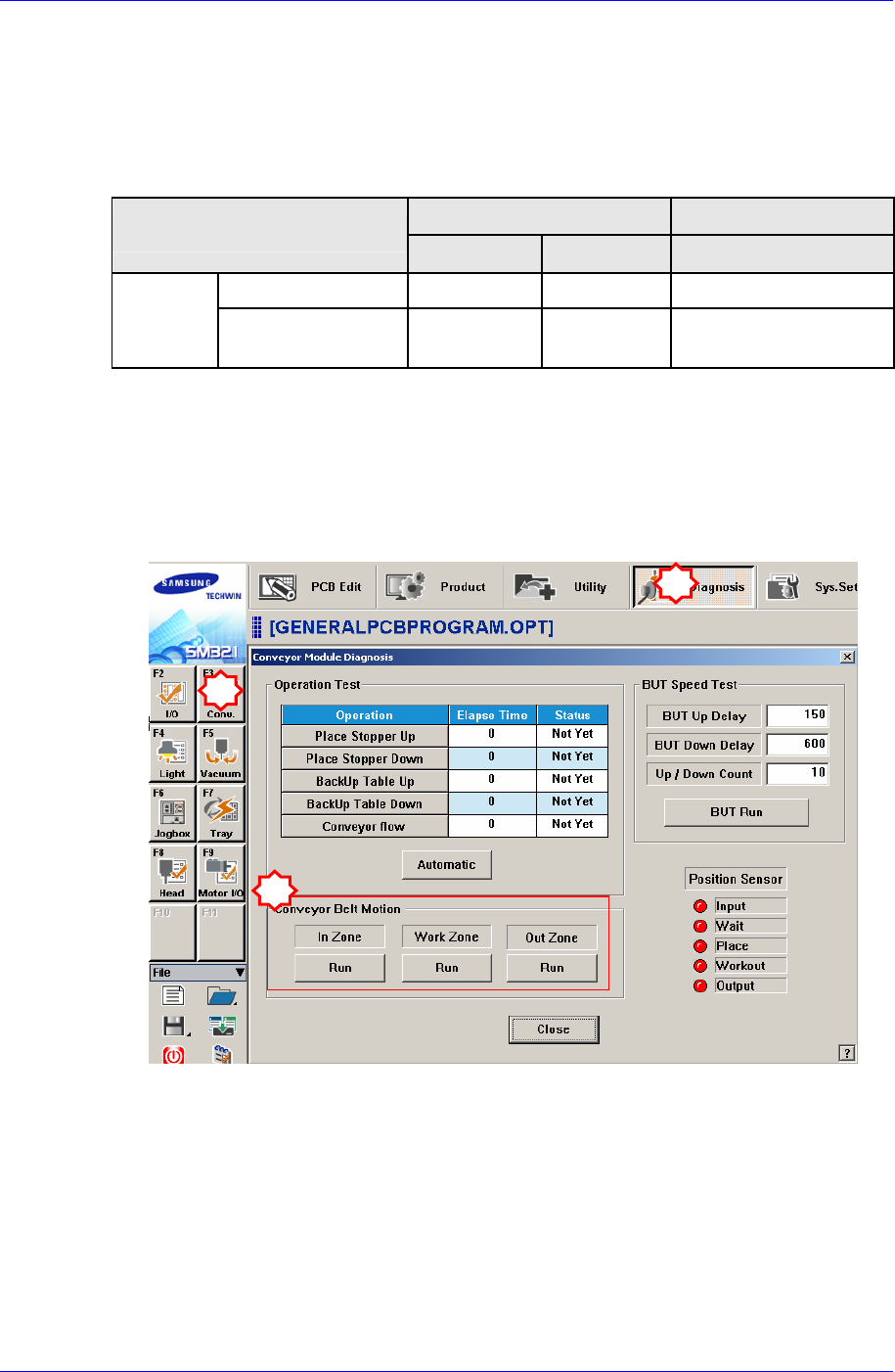

6. 为确认是否正常工作，请执行“Conveyor Module Diagnosis”对话框。在
<Conveyor Belt Motions>领域中点击相应Zone的<Run>按钮确认皮带是否正常
工作。
5.5.2. AC 电动机 Timing Belt
皮带磨损
5.5.2.1. 必要工具
Tension Gage (U-505) or Push-Pull Gage
Calipers
1
2
3
Conveyor & BUT
5-29
T Wrench (其他提供工具) or Hex Wrench
5.5.2.2. AC 电动机 Timimg Belt 替换次序
1. 操作示教框X Frame移动到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 拧开固定螺丝(M4-4个)从Spline-S分离出电动机和AC Motor- Spacer，再拧开
Set Screw从电动机分离AC Motor- Spacer。
Main Switch的关闭
方向(逆时针方向)
Samsung Component Placer SM321 Service Manual
5-30
4. 从Motor-Pulley分离出Timing Belt。如下图所示通过Spline-S从Spline Pulley-S方
向抽出Timing Belt。
固定螺丝
AC Motor- Spacer
Timing Belt 除去方向
Spline Pulley-S
Spline-S
固定螺丝
