Samsung Component Placer SM321 Service Manual 5-30 4. 从 Motor-Pulley 分离出 T iming Belt 。如下图所示通过 Spline-S 从 Spline Pulley-S 方 向抽出 Ti m i n g B e l t 。 固定螺丝 AC Motor- Spacer T iming Belt 除去方向 Spline Pulley-S Spline-S 固定螺丝
Conveyor & BUT
5-29
T Wrench (其他提供工具) or Hex Wrench
5.5.2.2. AC 电动机 Timimg Belt 替换次序

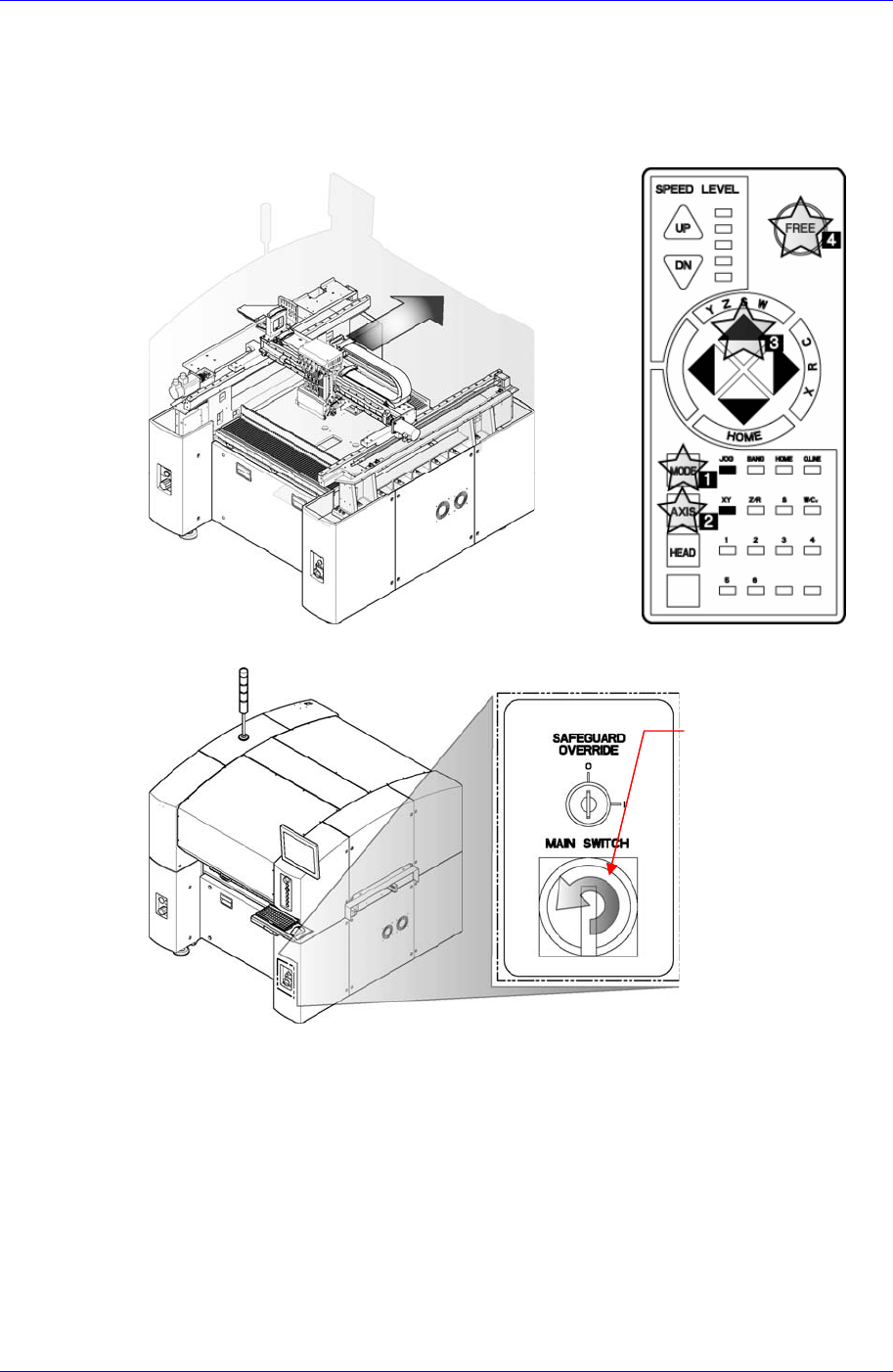

1. 操作示教框X Frame移动到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 拧开固定螺丝(M4-4个)从Spline-S分离出电动机和AC Motor- Spacer，再拧开
Set Screw从电动机分离AC Motor- Spacer。
Main Switch的关闭
方向(逆时针方向)
Samsung Component Placer SM321 Service Manual
5-30

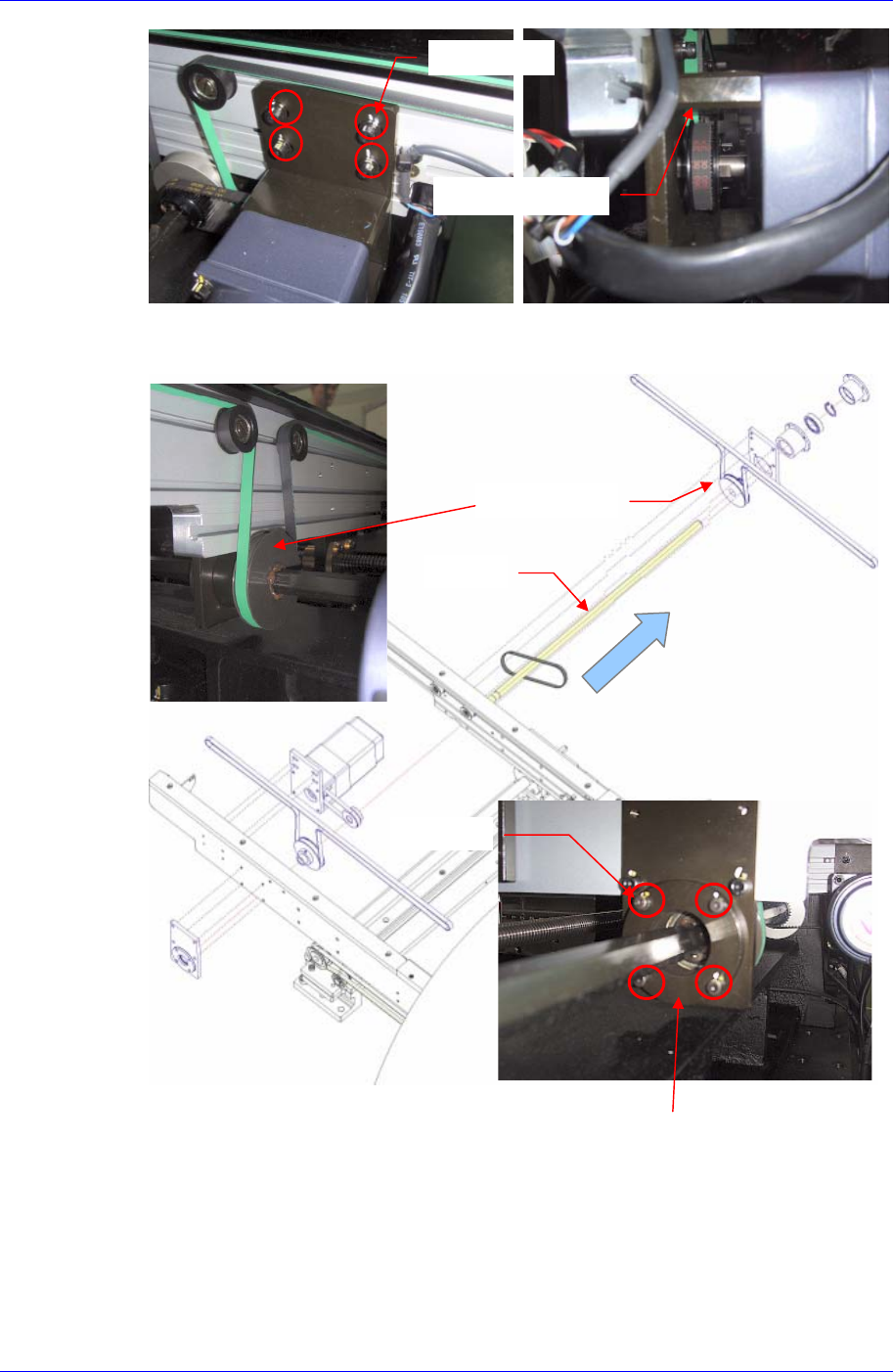

4. 从Motor-Pulley分离出Timing Belt。如下图所示通过Spline-S从Spline Pulley-S方
向抽出Timing Belt。
固定螺丝
AC Motor- Spacer
Timing Belt 除去方向
Spline Pulley-S
Spline-S
固定螺丝
Conveyor & BUT
5-31

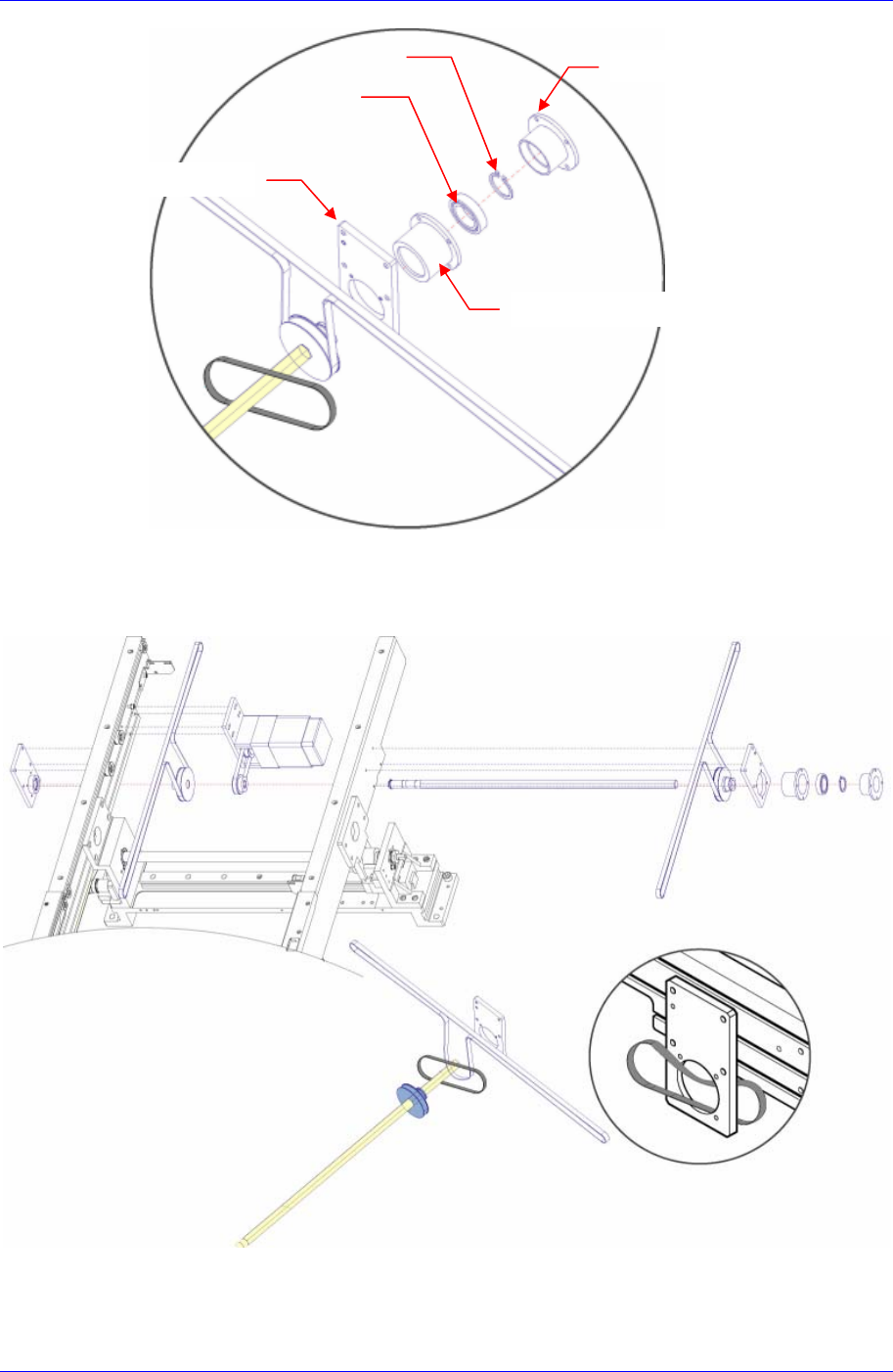

5. 拧开固定Bearing Nut SR的固定螺丝(M3-4个)，分离出Bearing Nut SR, C-Ring,
Bearing 还有Wait Pulley BKT SR。
6. 通过Wait Pulley BKT SR的孔(Hole)抽出Timing Belt后替换成新的。
7. 组装为拆卸的倒序。请测定张力值后进行补正。
Wait Pulley BKT S
R
Bearing Nut SR
C-Ring
Bearing
Bearing Housing SR
