Samsung Component Placer SM321 Service Manual 5-32 SM321E 备注 基准值 张力 (N) 频率 (Hz) 入出口 PCB 移送用 Belt 20 N(16N ~ 25N) 135 ± 10% Work Zone PCB 移送用 Belt 17 N (13.5N ~ 20.5N) 177 ± 10% 入出口驱动 Motor 用 Belt 25 N 337.5 ± 10% Timing …
Conveyor & BUT
5-31
5. 拧开固定Bearing Nut SR的固定螺丝(M3-4个)，分离出Bearing Nut SR, C-Ring,
Bearing 还有Wait Pulley BKT SR。
6. 通过Wait Pulley BKT SR的孔(Hole)抽出Timing Belt后替换成新的。
7. 组装为拆卸的倒序。请测定张力值后进行补正。
Wait Pulley BKT S
R
Bearing Nut SR
C-Ring
Bearing
Bearing Housing SR
Samsung Component Placer SM321 Service Manual
5-32
SM321E 备注
基准值
张力(N) 频率(Hz)
入出口 PCB移送用
Belt
20 N(16N ~ 25N)
135 ± 10%
Work Zone PCB移送用
Belt
17 N
(13.5N ~ 20.5N)
177 ± 10%
入出口驱动Motor用
Belt
25 N 337.5 ± 10%
Timing Belt
Tension
Work Zone 驱动Motor用
Belt
25 N 450 ± 10%
U-505(Tension Gage)使用
8. 请执行“5.5.1.2
宽度调节用宽度调节用
Timimg Belt
替换次序
“的 No.5 ~ No.6。
Conveyor & BUT
5-33
5.5.3. Entry/Work/Exit PCB 移送 Belt
皮带磨损
5.5.3.1. 必要工具
Tension gage
一字形(–)螺丝刀
T Wrench (其他提供工具) or Hex Wrench
5.5.3.2. Entry/Work/Exit Belt 替换次序

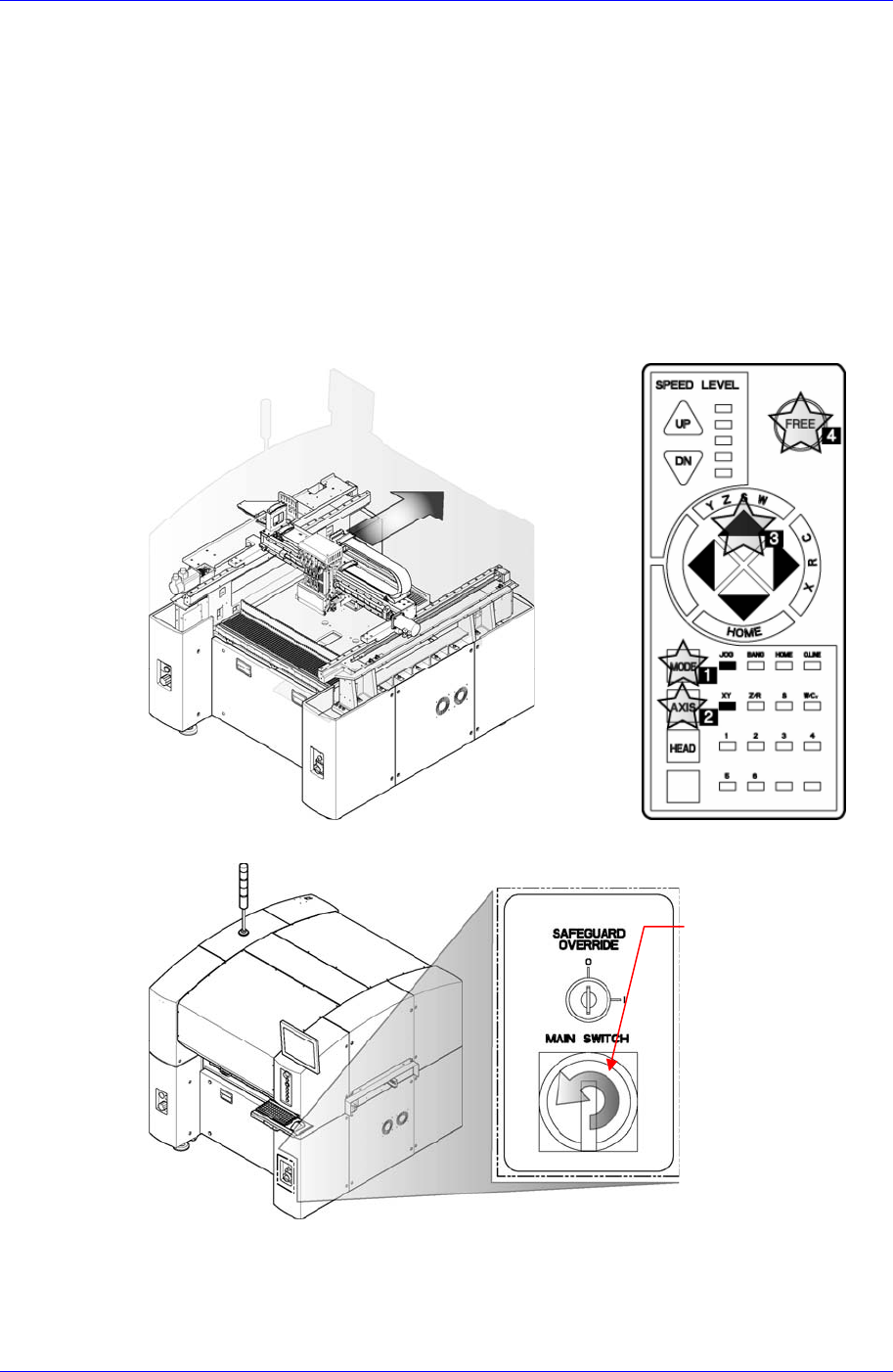

1. 操作示教框把X Frame移动到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 利用螺丝刀调整相应Belt的张力后，替换相应Belt。
Idler Shaft利用一字形(–)螺丝刀调小皮带张力后，沿着Conveyor Frame 轨道左
右移动调整张力。
Main Switch的关闭
方向(逆时针方向)
